Kapitel 4
ACHTUNG

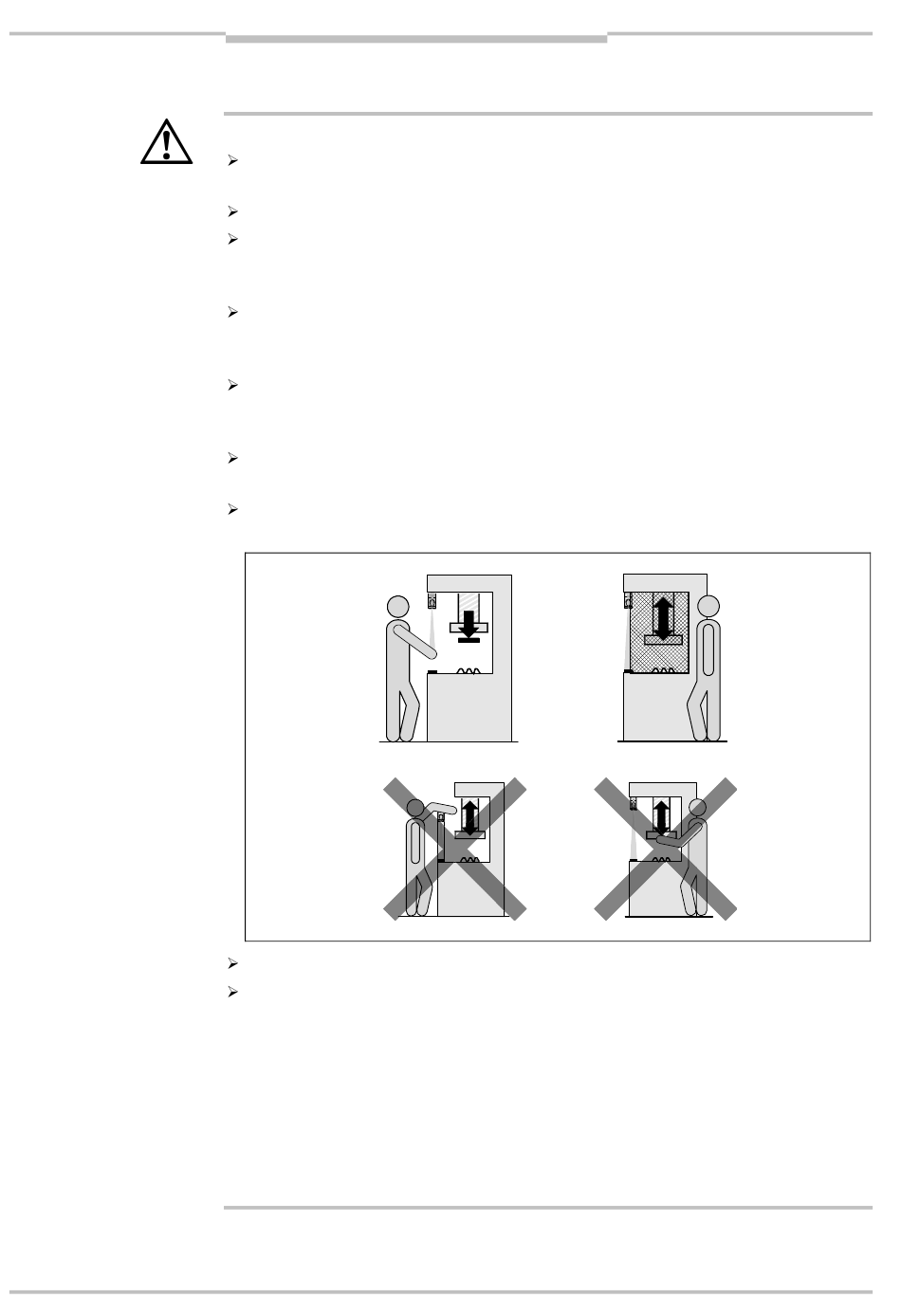

Abb. 12: Durch richtige Mon-
tage (oben) müssen die
Fehler (unten) wie
Übergreifen, Untergreifen
oder Hintertreten
ausgeschlossen werden
28
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Montage
4.4
Schritte zur Montage des sicheren Kamerasystems
Beachten Sie bei der Montage besonders:
Vermeiden Sie nicht überwachte Bereiche wie im vorhergehenden Abschnitt
beschrieben.
Montieren Sie die Kamera stets auf einem planen Untergrund.
Montieren Sie die Kamera stets auf einer metallischen Fläche und achten Sie auf guten
mechanischen Kontakt. Dadurch stellen Sie die ausreichende Wärmeableitung des
Gerätes sicher.
Achten Sie bei der Montage auf die korrekte Ausrichtung von Kamera und Reflektor-
band. Das V200/V300 akzeptiert eine definierte seitliche Toleranz (siehe
Abschnitt 4.4.3 „Montage des Reflektorbandes" auf Seite 31).
Treffen Sie geeignete Maßnahmen zur Schwingungsdämpfung, wenn die Schockanfor-
derungen über den in Abschnitt 11.1 „Datenblatt" auf Seite 56 angegebenen Werten
liegen.
Halten Sie bei der Montage den Sicherheitsabstand des Systems ein. Lesen Sie hierzu
den Abschnitt 4.2 „Berechnen des Sicherheitsabstandes" auf Seite 22.
Montieren Sie das sichere Kamerasystem so, dass Untergreifen, Übergreifen und Hin-
tertreten sowie ein Verschieben der Kamera ausgeschlossen sind.
Sichern Sie die beiden Befestigungsschrauben gegen unbeabsichtigtes Lösen.
Im Anschluss an die Montage müssen Sie eines oder mehrere der mitgelieferten selbst-
klebenden Hinweisschilder anbringen:
– Verwenden Sie ausschließlich die Hinweisschilder in der Sprache, die die Bediener
der Maschine sprechen.
– Kleben Sie die Hinweisschilder so auf, dass sie beim zu erwartenden Betrieb der An-
lage für jeden Bediener sichtbar sind. Die Hinweisschilder dürfen auch nach der Mon-
tage zusätzlicher Gegenstände nicht verdeckt werden.
– Kleben Sie das Hinweisschild „Wichtige Hinweise" in unmittelbarer Nähe zum
sicheren Kamerasystem sichtbar auf die Anlage.
