Abb. 19: Zulässige Abweichung Des Reflektorbandes Zur Optischen Achse Der - Sick V200 Betriebsanleitung

Betriebsanleitung
V200/V300

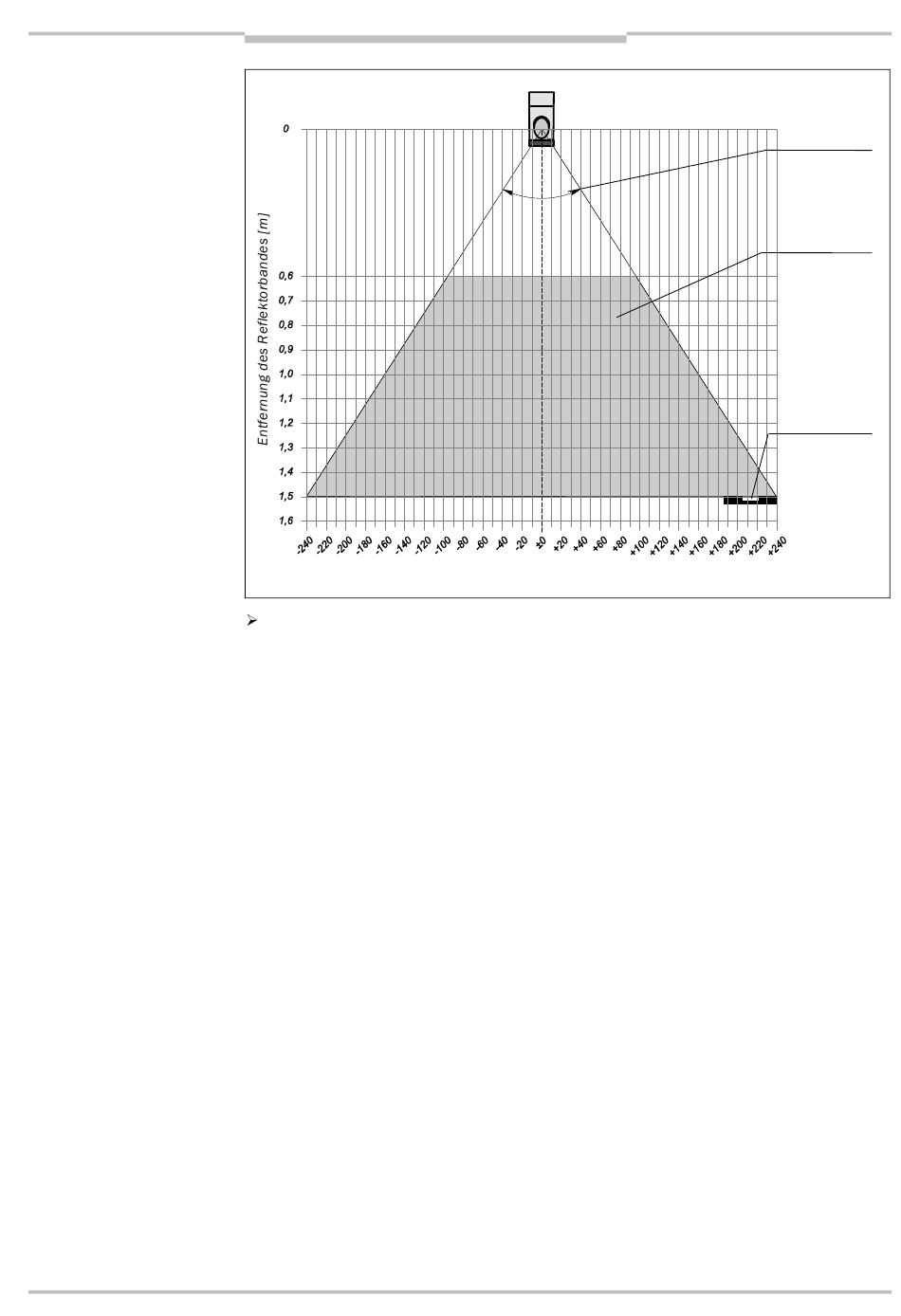

Abb. 19: Zulässige Ab-
weichung des Reflektor-
bandes zur optischen Achse
der Kamera in Abhängigkeit
von der Entfernung bei
30 mm Auflösung
(Darstellung der Abweichung
nicht maßstäblich)
8012226/TA69/2009-11-27
Montage
Zulässige Abweichung des Reflektorbandes [mm]
Pressen Sie das Reflektorband gut fest und achten Sie auf dichten Kantenabschluss.
So verhindern Sie die Unterwanderung des Reflektorbandes durch Schmutz und Flüssig-
keiten.
