Kapitel 4
ACHTUNG
Hinweis

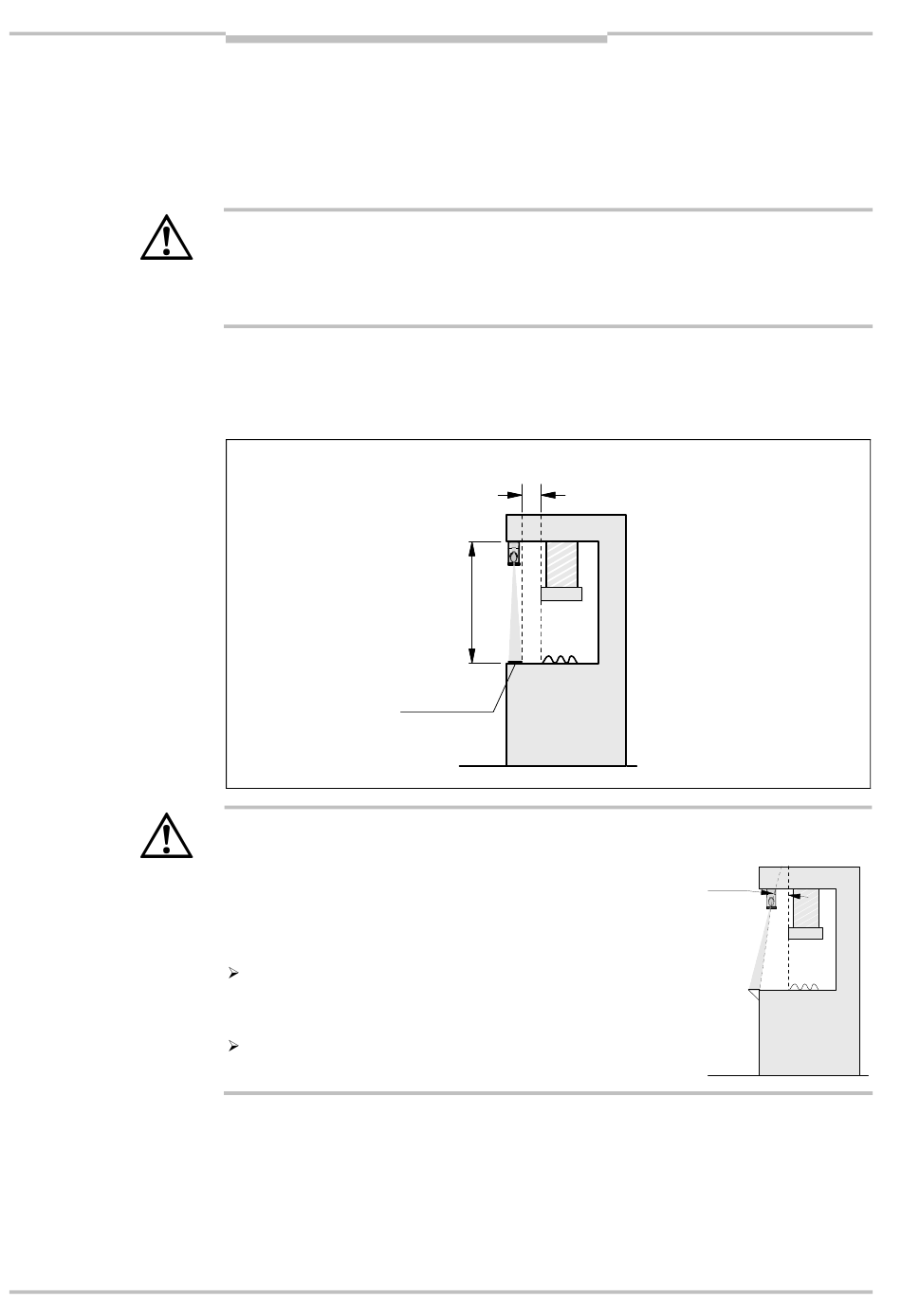

Abb. 9: Sicherheitsabstand
zur Gefahrstelle
ACHTUNG
22
© SICK AG • Industrial Safety Systems • Deutschland • Alle Rechte vorbehalten
Montage
4.2

Berechnen des Sicherheitsabstandes

Das sichere Kamerasystem muss mit ausreichendem Sicherheitsabstand zwischen
Schutzfeld und Gefahrstelle montiert werden. Dieser gewährleistet, dass die Gefahrstelle
erst erreicht werden kann, wenn der Gefahr bringende Zustand der Maschine vollständig
beendet ist.
Keine Schutzfunktion ohne ausreichenden Sicherheitsabstand!
Die Montage des sicheren Kamerasystems mit dem richtigen Sicherheitsabstand zur
Gefahrstelle ist eine Voraussetzung für die sichere Schutzwirkung des sicheren Kamera-
systems.
Das Schutzfeld erstreckt sich bei vertikaler Anordnung vom Linsenmittelpunkt der Kamera
bis zu der Kante des Reflektorbandes, die der Gefahrstelle am nächsten ist. (Der Bezugs-
punkt für den Sicherheitsabstand S ist also nicht die Mitte des Reflektorbandes. Vgl.
Abb. 9.)
Schutzfeldhöhe
Führen Sie bei schräg liegendem Schutzfeld eine gesonderte Betrachtung des Sicher-
heitsabstandes durch!
Achten Sie darauf, dass an allen Stellen des schräg
liegenden Schutzfeldes der erforderliche Sicherheits-
abstand zwischen Eingriffstelle und Gefahrstelle
eingehalten wird.
Beachten Sie, dass für schräg liegende Schutzfelder evtl.
andere Vorschriften zur Berechnung des Sicherheits-
abstandes gelten.
Ihre zuständige SICK-Niederlassung unterstützt Sie gerne
bei der Realisierung spezieller Applikationen.
Sicherheitsabstand S (D
Gefahr-
stelle
Umlaufendes
Reflektorband
Betriebsanleitung
)
s
S (D )
s
8012226/TA69/2009-11-27
V200/V300
