Übersicht Laufwerke
Je nach Konfiguration ist das Gerät mit Laufwerkshalter Typ A für Wechsellaufwerke oder mit Laufwerkshalter Typ B für den
festen Einbau von Laufwerken ausgestattet.
Laufwerke im Laufwerkshalter Typ A
Für Geräte mit Laufwerkshalter Typ A gilt:
• Vollausbau: 4 × 3,5"- oder 2,5"-Laufwerke im Wechselrahmen
• Zulässiger Betriebstemperaturbereich: 0 ... 40 °C

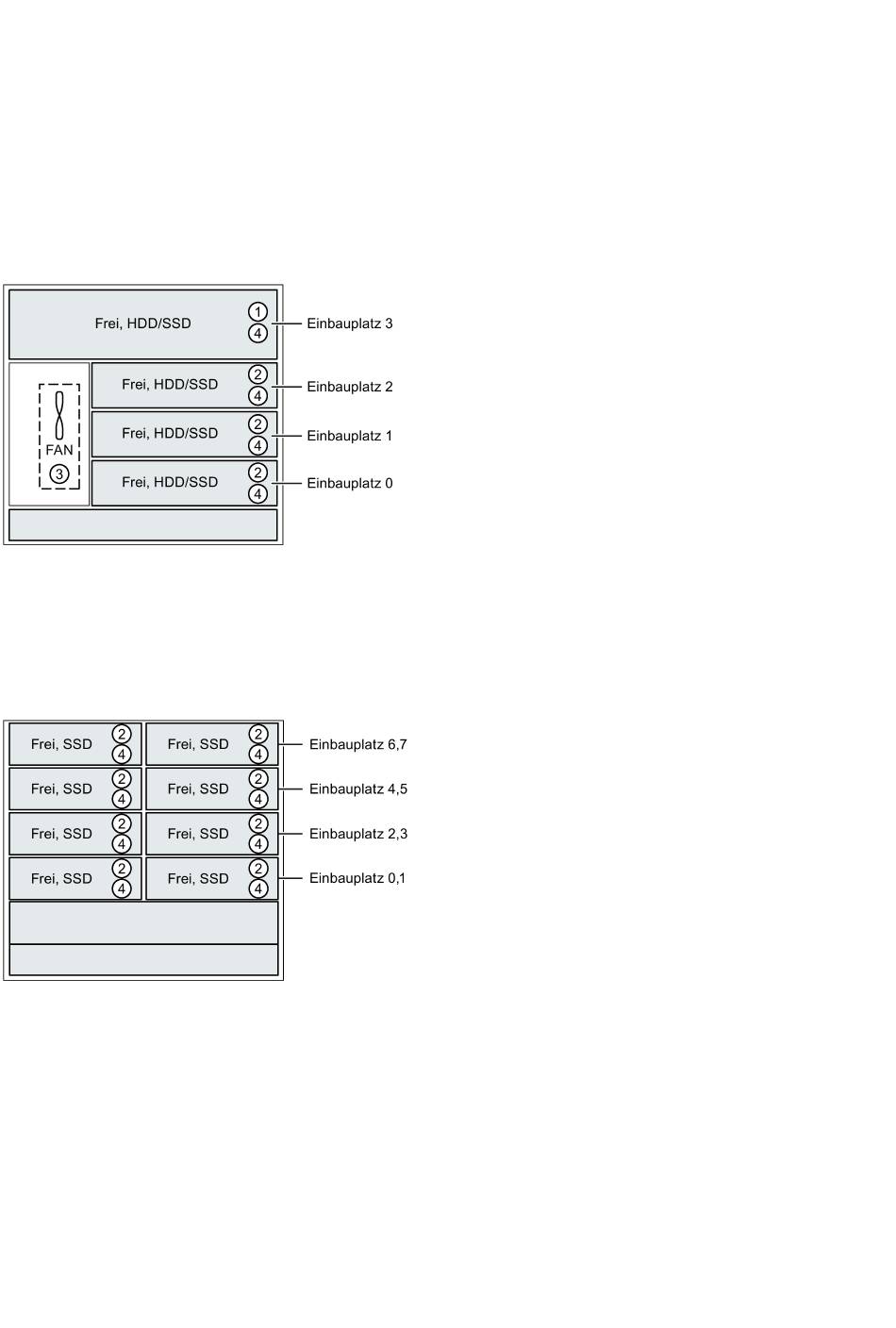

Einbaumöglichkeiten (Ansicht von vorn)
Laufwerke im Laufwerkshalter Typ A0
Für Geräte mit Laufwerkshalter Typ A0 gilt:
• Vollausbau: 8 × 2,5"-Laufwerke im Wechselrahmen
• Zulässiger Betriebstemperaturbereich: 0 ... 40 °C
Einbaumöglichkeiten (Ansicht von vorn)
6
① Laufwerk im Wechseleinschub über 5,25"-
Adapter
② Laufwerk im Wechseleinschub
③ Lüfter am Laufwerkshalter Typ A. Der
Lüfter ist nur notwendig, wenn mehr als
zwei Laufwerke eingebaut sind.
④ Laufwerkstyp "SATA" oder "SAS" ist
möglich.
② Laufwerk im Mini-Wechseleinschub
④ Laufwerkstyp "SATA" ist möglich.
