Témoins de fonctionnement sur le système

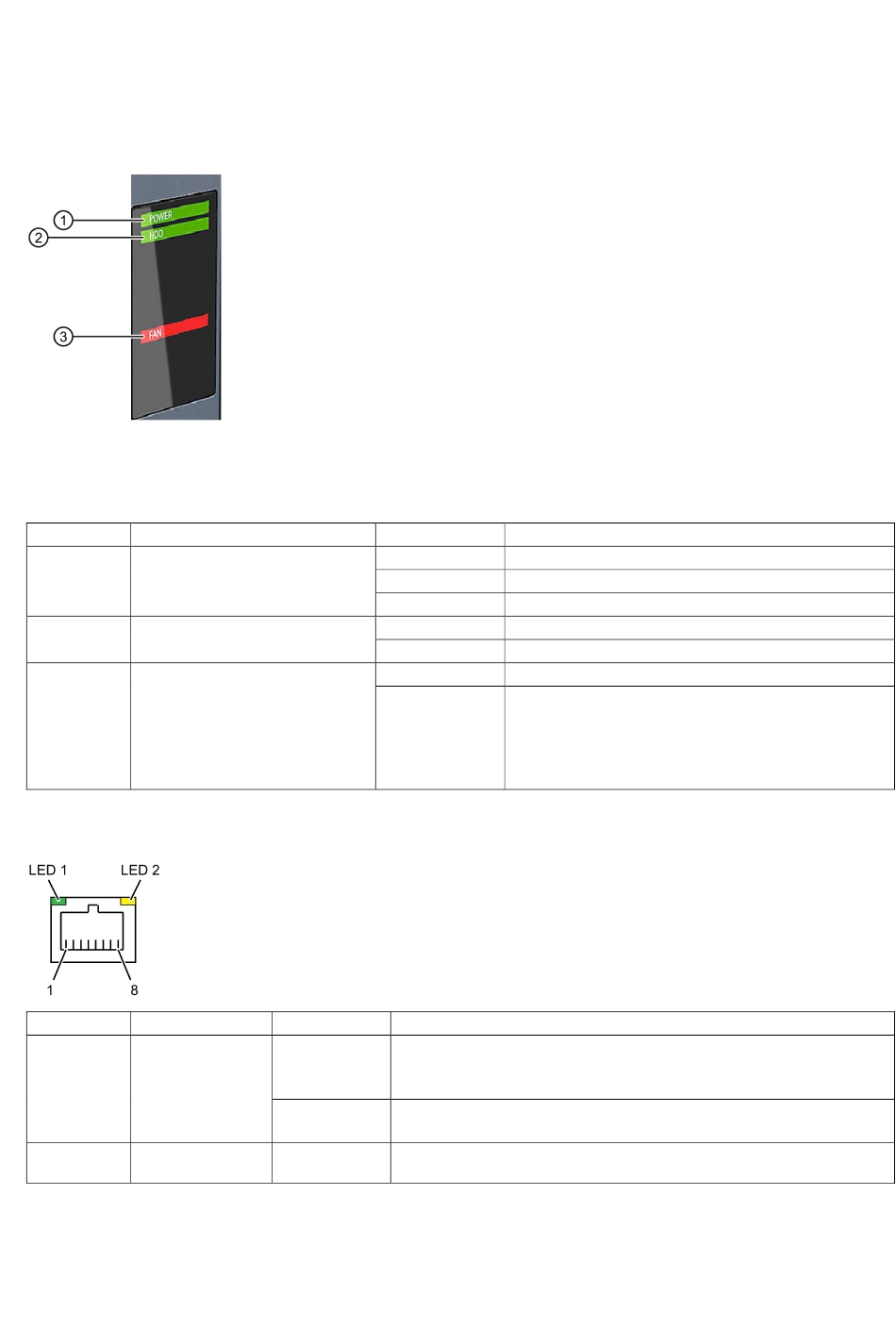

Témoins de fonctionnement sur la face avant
Les témoins de fonctionnement fournissent des informations sur l'état des différents composants de l'appareil qui sont
indiqués dans le tableau suivant. Les témoins de fonctionnement sont visibles indépendamment de ce que le volet frontal
soit fermé ou ouvert.
① LED "POWER"
② LED "HDD"
③ LED "FAN FAIL"
Signification des LED
LED Signification
POWER Etat de fonctionnement du PC
HDD Accès aux lecteurs
FAN FAIL Etat du ventilateur
Témoins de fonctionnement sur la face arrière de l'appareil
Les interfaces Ethernet se trouvent sur la face arrière de l'appareil avec les témoins de fonctionnement suivants :
LED Signification
LED 1 Connexion
1
LED 2 Activité
1
Les interfaces Ethernet sont numérotées sur le boîtier afin d'en faciliter la description. La numérotation du système
1
d'exploitation peut être différente.
SIMATIC IPC1047E - Quick Link Guide
A5E52296951-AB, 11/2023
État des LED
Eteinte
JAUNE
VERT
Eteinte
VERT
Eteinte
Clignotement
ROUGE
État des LED Signification de l'état
• Pas de câble connecté
Eteinte
• Câble non actif
• Interface désactivée
• Connexion active
JAUNE
• Vitesse de transmission 1000 Mbit/s
• Transfert données activé
Clignotement
JAUNE
Signification de l'état
éteint ou déconnecté du réseau
état de veille ou arrêté
PC en marche
Aucun accès
Accès
Pas d'erreur
Causes possibles :
• Dysfonctionnement du dissipateur de la CPU
• Dysfonctionnement du ventilateur frontal
• Dysfonctionnement du ventilateur du module
d'alimentation
