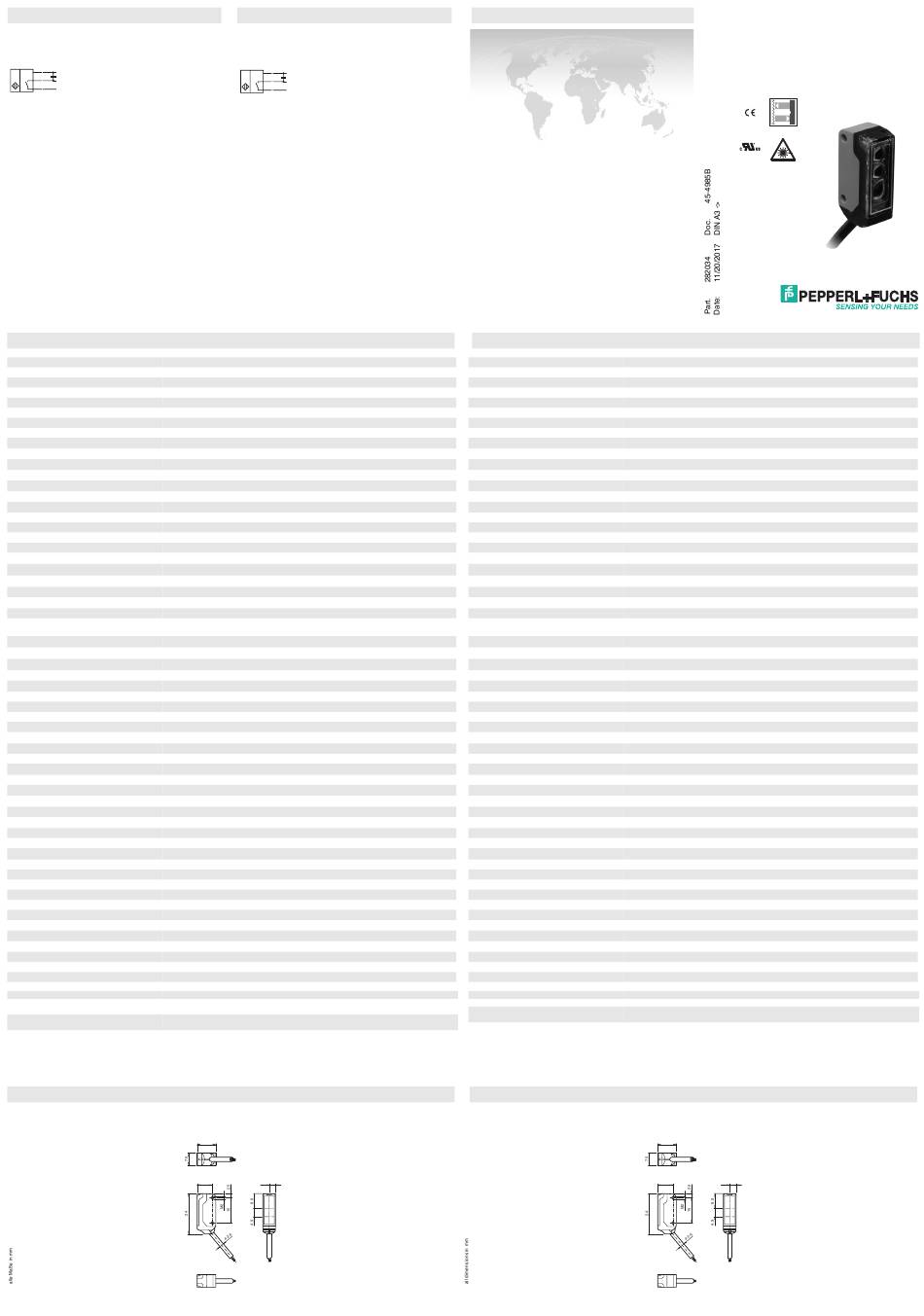

Pepperl+Fuchs OBR2000-R2-E0-L Kurzanleitung

Elektrischer Anschluss
BN
L+
BK
Q
BU
L-
Technische Daten
Allgemeine Daten
Betriebsreichweite 0 ... 2 m
Reflektorabstand 40 ... 2000 mm
Grenzreichweite 2,3 m
Referenzobjekt Reflektor H40
Lichtsender Laserdiode
Lichtart rot, Wechsellicht , 680 nm
Polarisationsfilter ja
Laserkenndaten
Hinweis LASERLICHT , NICHT IN DEN STRAHL BLICKEN
Laserklasse 1
Wellenlänge 680 nm
Strahldivergenz > 5 mrad
Impulsdauer ca. 3 µs
Wiederholrate ca. 16,6 kHz
8 nJ
max. Puls Energie
Lichtfleckdurchmesser ca. 35 mm im Abstand von 2000 mm
Öffnungswinkel ca. 0,5 °
Lichtaustritt frontal
Fremdlichtgrenze EN 60947-5-2 : 30000 Lux
Kenndaten funktionale Sicherheit
MTTF 800 a
d
Gebrauchsdauer (T ) 20 a
M
Diagnosedeckungsgrad (DC) 0 %
Anzeigen/Bedienelemente
Betriebsanzeige LED grün, statisch leuchtend Power on , Kurzschluss : LED grün blinkend (ca. 4 Hz)
Funktionsanzeige LED gelb: leuchtet bei Empfang des Sendestrahls ; blinkt bei Unterschreiten der Funk-
tionsreserve; aus bei Strahlunterbrechung
Elektrische Daten
Betriebsspannung U 12 ... 24 V
B
Leerlaufstrom I < 10 mA
0
Schutzklasse III
Ausgang
Schaltungsart Schließer
Signalausgang 1 NPN-Ausgang, kurzschlussfest, verpolsicher, offener Kollektor
Schaltspannung max. 30 V DC
Schaltstrom max. 50 mA , ohmsche Last
Spannungsfall U ≤ 1,5 V DC
d
Schaltfrequenz f ca. 2 kHz
Ansprechzeit 250 µs
Richtlinienkonformität
Elektromagnetische Verträglichkeit
Richtlinie 2014/30/EU EN 60947-5-2:2007 EN 60947-5-2/A1:2012
Normenkonformität
Normen EN 60947-5-2:2007 EN 60947-5-2/A1:2012 EN 60825-1:2007 UL 60947-5-2: 2014
Umgebungsbedingungen
Umgebungstemperatur -20 ... 60 °C (-4 ... 140 °F)
Lagertemperatur -30 ... 70 °C (-22 ... 158 °F)
Mechanische Daten
Gehäusebreite 7,5 mm
Gehäusehöhe 24 mm
Gehäusetiefe 11,2 mm
Schutzart IP67
Anschluss Festkabel 2 m
Material
PC/ABS und TPU
Gehäuse
Glas
Lichtaustritt
PUR
Kabel
Montage Befestigungsschrauben , 2 x M2 Innensechskantschraube im Lieferumfang enthalten
Masse ca. 20 g
Kabellänge 2 m
Zulassungen und Zertifikate
UL-Zulassung E87056 , cULus Recognized, Class 2 Power Source
CCC-Zulassung Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und
daher nicht mit einer CCC-Kennzeichnung versehen.
FDA-Zulassung IEC 60825-1:2007 Complies with 21 CFR 1040.10 and 1040.11 except for deviations
pursuant to Laser Notice No. 50, dated June 24, 2007
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
Electrical connection
BN
L+
BK
Q
BU
L-
11.2
9.1 3.8
Adressen/Addresses
Pepperl+Fuchs GmbH
68301 Mannheim · Germany
Tel. +49 621 776-4411
Fax +49 621 776-27-4411
E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters
Pepperl+Fuchs GmbH · Mannheim · Germany
E-mail: fa-info@de.pepperl-fuchs.com
USA Headquarters
Pepperl+Fuchs Inc. · Twinsburg · USA
E-mail: fa-info@us.pepperl-fuchs.com
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd · Singapore
E-mail: fa-info@sg.pepperl-fuchs.com
Company Registration No. 199003130E
www.pepperl-fuchs.com
Technical data
General specifications
Effective detection range 0 ... 2 m
Reflector distance 40 ... 2000 mm
Threshold detection range 2.3 m
Reference target H40 reflector
Light source laser diode
Light type modulated visible red light , 680 nm
Polarization filter yes
Laser nominal ratings
Note LASER LIGHT , DO NOT STARE INTO BEAM
Laser class 1
Wave length 680 nm
Beam divergence > 5 mrad
Pulse length approx. 3 µs
Repetition rate approx. 16.6 kHz
8 nJ
max. pulse energy
Diameter of the light spot approx. 35 mm at a distance of 2000 mm
Angle of divergence approx. 0.5 °
Optical face frontal
Ambient light limit EN 60947-5-2 : 30000 Lux
Functional safety related parameters
MTTF 800 a
d
Mission Time (T ) 20 a
M
Diagnostic Coverage (DC) 0 %
Indicators/operating means
Operation indicator LED green, statically lit Power on , short-circuit : LED green flashing (approx. 4 Hz)
Function indicator LED yellow: lights up when receiving the light beam ; flashes when falling short of the
stability control; OFF when light beam is interrupted
Electrical specifications
Operating voltage U 12 ... 24 V
B
No-load supply current I < 10 mA
0
Protection class III
Output
Switching type NO contact
Signal output 1 NPN output, short-circuit protected, reverse polarity protected, open collector
Switching voltage max. 30 V DC
Switching current max. 50 mA , resistive load
Voltage drop U ≤ 1.5 V DC
d
Switching frequency f approx. 2 kHz
Response time 250 µs
Directive conformity
Electromagnetic compatibility
Directive 2014/30/EU EN 60947-5-2:2007 EN 60947-5-2/A1:2012
Standard conformity
Standards EN 60947-5-2:2007 EN 60947-5-2/A1:2012 EN 60825-1:2007 UL 60947-5-2: 2014
Ambient conditions
Ambient temperature -20 ... 60 °C (-4 ... 140 °F)
Storage temperature -30 ... 70 °C (-22 ... 158 °F)
Mechanical specifications
Housing width 7.5 mm
Housing height 24 mm
Housing depth 11.2 mm
Degree of protection IP67
Connection 2 m fixed cable
Material
PC/ABS and TPU
Housing
glass
Optical face
PUR
Cable
Installation Fixing screws , 2 x M2 allen head screws included with delivery
Mass approx. 20 g
Cable length 2 m
Approvals and certificates
UL approval E87056 , cULus Recognized, Class 2 Power Source
CCC approval CCC approval / marking not required for products rated ≤36 V
FDA approval IEC 60825-1:2007 Complies with 21 CFR 1040.10 and 1040.11 except for deviations
pursuant to Laser Notice No. 50, dated June 24, 2007
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive
Dimensions
Laser-Reflexionslichtschranke
mit 2 m Festkabel
Laser retroreflective sensor
with 2 m fixed cable
OBR2000-R2-E0-L
11.2
9.1 3.8
