Kapitel 1 Vorbereitung der Hardware des PowerFlex 40-Frequenzumrichters

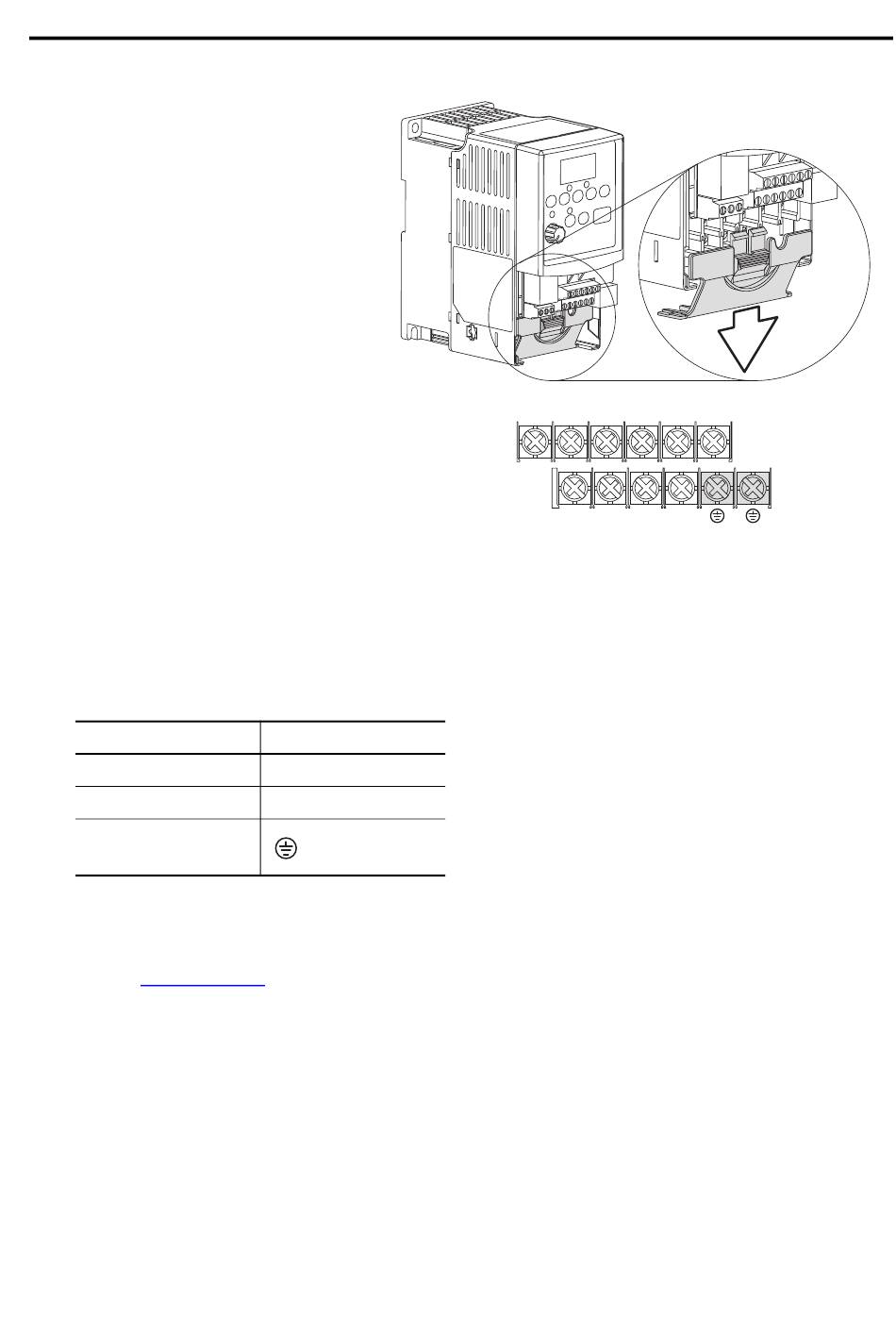

4. Nehmen Sie die Abdeckung der
Klemmenleiste ab, um Zugang
zu den Versorgungsanschlüssen
zu erhalten.
Der Frequenzumrichter kann
mit einer der folgenden
Versorgungsspannungen
gespeist werden:
120 V AC, 1-phasig
•
230 V AC, 1-phasig
•
230 V AC, 3-phasig
•
480 V AC, 3-phasig
•
In dieser Schnellstartanleitung
verwenden Sie 120 V AC, 1-phasig.
5. Schließen Sie die AC-Leistungskabel wie in der folgenden Tabelle beschrieben an die
Klemmen des Frequenzumrichters an und ziehen Sie die Schrauben fest.
Tabelle 2 – 120/230-V-AC-Anschlüsse, 1-phasig
Anschließen
120/240 V AC L1
V AC COM L2
Chassiserdung
Ausführliche Informationen zum Verdrahten eines PowerFlex 40-Frequenzumrichters finden
Sie im Benutzerhandbuch „PowerFlex 40 Adjustable Frequency AC Drive",
Publikation 22B-UM001.
16
An
R/L1
S/L2
Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012
R/L1 S/L2 T/L3 U/T1 V/T2
DC- DC+ BR+ BR-
W/T3
