Füllstand-
grenzschalter
nivotester FTC 421
Kurzanleitung
•
Schalter nicht geeignet für Sonden,
die in explosionsgefährdeten
Bereichen arbeiten.
•
Nicht installieren, falls vorhandene
Versorgungsspannung nicht mit der
auf dem Typenschild angegebenen
übereinstimmt.
•
Erstanwender bitte zuerst
"Montage- und Betriebsanleitung"
BA 021 durchlesen, bevor Sie das
Gerät installieren.
015399- 0002
Elektronikeinsatz
Nivotester mit
Elektronikeinsatz
EC 61 Z verbinden
(mit abgeschirmtem
Kabel)
10 9 8
Nivotester
FTC 421
Bei Neigung zur
leitfähigen Ansatzbildung
Klemmen 1 und 2
kurzschließen
Produkt Neigung zur leitf.
Ansatzbildung
trockene Schüttgüter gering
feuchte Schüttgüter mittel
wasserhaltige dünnflüssig: gering
Flüssigkeiten pastös,
klebrig: stark
Schlamm sehr stark

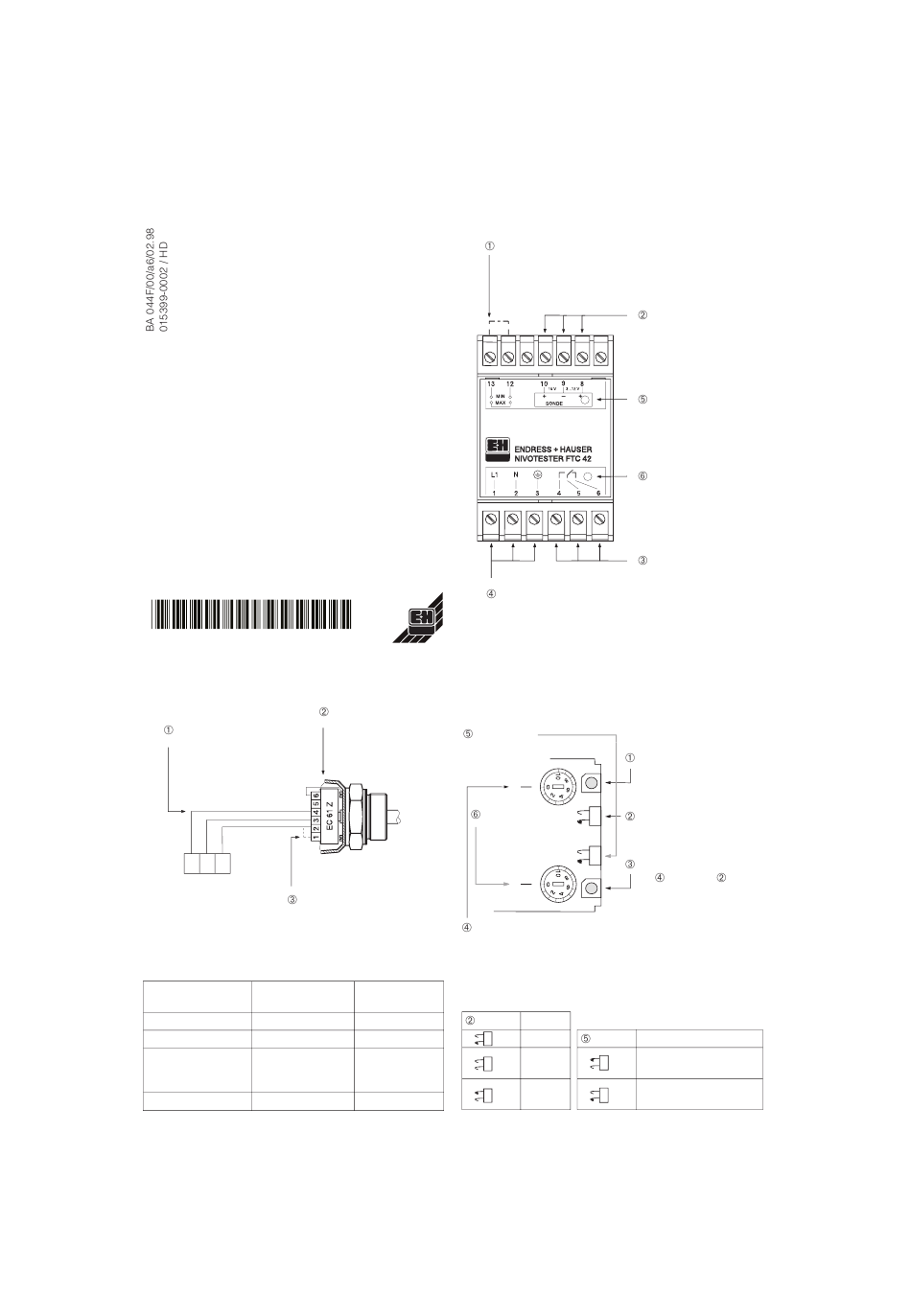

Anschluß des Nivotester
Anwahl Sicherheitsschaltung
Keine Brücke 12-13: Minimum
Brücke 12-13: Maximum
Spannungsversorgung
an Klemmen 1, 2, 3
anschließen, Spannung
vorher abschalten
Abgleich
•
Abgleich bei freier Sonde
Erdung des – andere Möglichkeiten siehe BA 021
Sondenkopfes
Schalter 2:
mit Klemme 6
Verzögerungsmodus
einstellen
Schaltverzöge-
rung 0...20 s ein-
stellen und testen
Einsteller 1: –> 0. Langsam im Uhrzeigersinn drehen.
Bei Minimum: leuchtet rote LED,
einen halben Strich weiterdrehen.
Bei Maximum: erlischt rote LED,
einen halben Strich weiterdrehen.
Brücke
Klemmen 1-2
nein
nein 1
dünnflüssig: nein
1
pastös,
klebrig: ja
1
ja
Klemmen 8, 9, 10
an Elektronikeinsatz
EC 61 Z anschließen,
siehe unten
grüne LED leuchtet
bei Betriebsbereitschaft
des Gerätes
1
rote LED leuchtet bei
abgefallenem Relais
Alarm, Relais usw.
an Klemmen 4, 5, 6
anschließen,
technische Daten
siehe BA 021
grüne LED muß
leuchten
1 Schalter 1: –> Bereich I,
Einsteller 1: 0 –> 10
2
rote LED schaltet um?
–>
, sonst –>
bei nächstem Bereich
Bereich
I Verzögerung
nach Bedecken der
2
II
Sonde
nach Freiwerden der
III 2
Sonde
