Aufstellung & Betrieb
Gas-/Vakuumverteiler

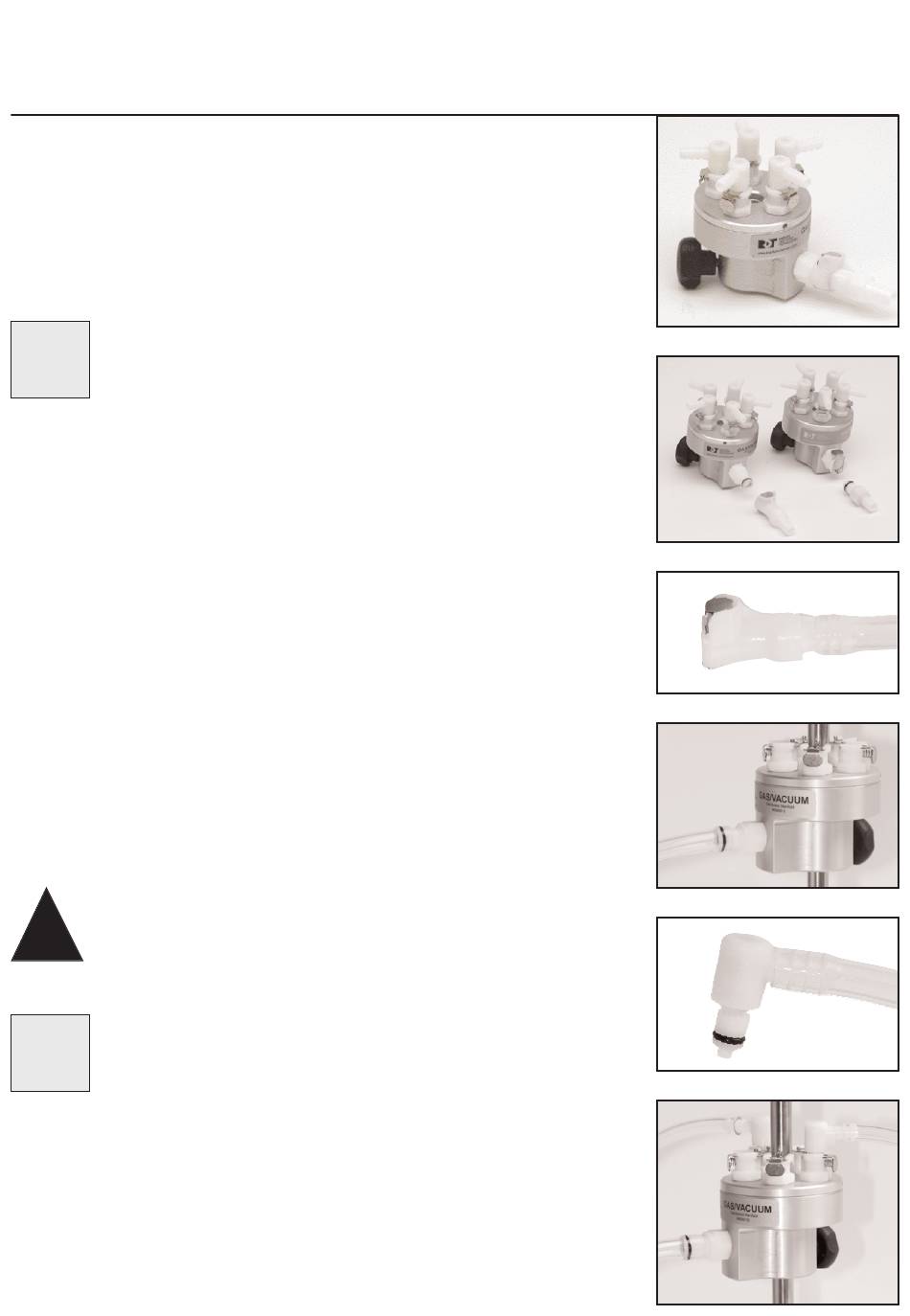

Gas-/Vakuumverteiler wurden dafür entworfen, um Gas oder Unterdruck aus einer
Einzelquelle gleichmäßig auf bis zu fünf Reagenzgefäße zu verteilen
1. Stellen Sie sicher, dass es sich bei dem Verteiler um einen Gas-/Vakuumverteiler und nicht um
einen Wasser-/Kühlmittelverteiler handelt. Der Gas-/Vakuumverteiler wird durch das Kennzeichen
identifiziert, und er ist mit einem männlichen Verbindungsstück auf der Seite des Verteilerkörpers
ausgestattet.
Wichtiger Hinweis
Important, Important,
Important, Important,
Der Wasserverteiler ist mit einem weiblichen Einlass-/Auslassverbindungsstück
Important, Important,
Important, Important,
ausgestattet, während der Gas-/Vakuumverteiler mit einem männlichen Einlass-
Important, Important,
Important, Important,
/Auslassverbindungsstück ausgerüstet ist. Hierdurch wird der inkorrekte Anschluss
Important, Important,
von Flüssigkeiten oder Gas vermieden.
2. Bringen Sie den Gas-/Vakuumverteiler oben an der Stützstange an, positionieren Sie ihn durch
Herabgleiten auf die gewünschte Höhe, und befestigen Sie ihn mit dem Rändelrad. (Es spielt
keine Rolle, auf welcher Höhe der Verteiler an der Stützstange befestigt wird). Der Verteiler ist
mit Stützstangen mit einem maximalen Durchmesser von bis zu 12 mm AD kompatibel.
3. Drücken Sie das große, mit einer Schnellkupplung versehene Verbindungsstück (das vom Gas-
/Vakuumverteiler versorgt wird) in Ihr Gasleitungsrohr. (Für die passende Leitung bestellen Sie
bitte: 8mm x 15m durchsichtige Tygon-Leitung).
Hinweis. Das Verbindungsstück verfügt über einen 9.6mm AD mit einer Schnellkupplung und einer
6.4mmBohrung, und es erlaubt Schlauchlietungen mit 8mm ID.
4. Wenn die Leitung an das Verbindungsstück angeschlossen ist, setzen Sie es in das männliche
Verbindungsstück auf der Seite des Gas-/Vakuumverteilers ein. Es wird hierbei einrasten.
5.
Verbinden Sie die Leitung jedes Gefäßes mit einem rechtwinkligen Verbindungsstück (mit jedem
Gas-/Vakuumverteiler werden 5 Stück geliefert). (Für die passende Leitung bestellen Sie bitte:
6.4mm x 15m durchsichtige Tygon-Leitung).
Hinweis. Das rechtwinklige Verbindungsstück verfügt über einen 6.4mm AD mit einer Schnellkupplung und
einer 3.2mm Bohrung, und es erlaubt Schlauchleitungen mit 6.4mm ID.
6. Wenn die Leitung an das rechtwinklige Verbindungsstück angeschlossen ist, setzen Sie es in
eines der fünf weiblichen Verbindungsstücke oben auf dem Gas-/Vakuumverteiler ein. Es wird
hierbei einrasten.
Achtung
Der Verteiler kann sowohl für Gas- als auch Vakuumspülung benutzt
!
werden.
Der maximale Betriebsdruck liegt bei 0,2 mbar über dem atmosphärischen
Druck und bei einem Unterdruck von ungefähr 150 bis 125 mbar.
Wichtiger Hinweis
Important, Important,
Important, Important,
Alle Verbindungsstücke beinhalten auslaufsichere Abschaltventile, die
Important, Important,
Important, Important,
automatisch geschlossen werden, sobald alle Kupplungen getrennt sind.
Important, Important,
Important, Important,
Hierdurch ist es möglich, den Verteiler ohne Verkettung mit jeder beliebigen
Important, Important,
Anzahl von Gefäßen (bis zu fünf) zu nutzen.
