Aufstellung & Betrieb
Wasserverteiler

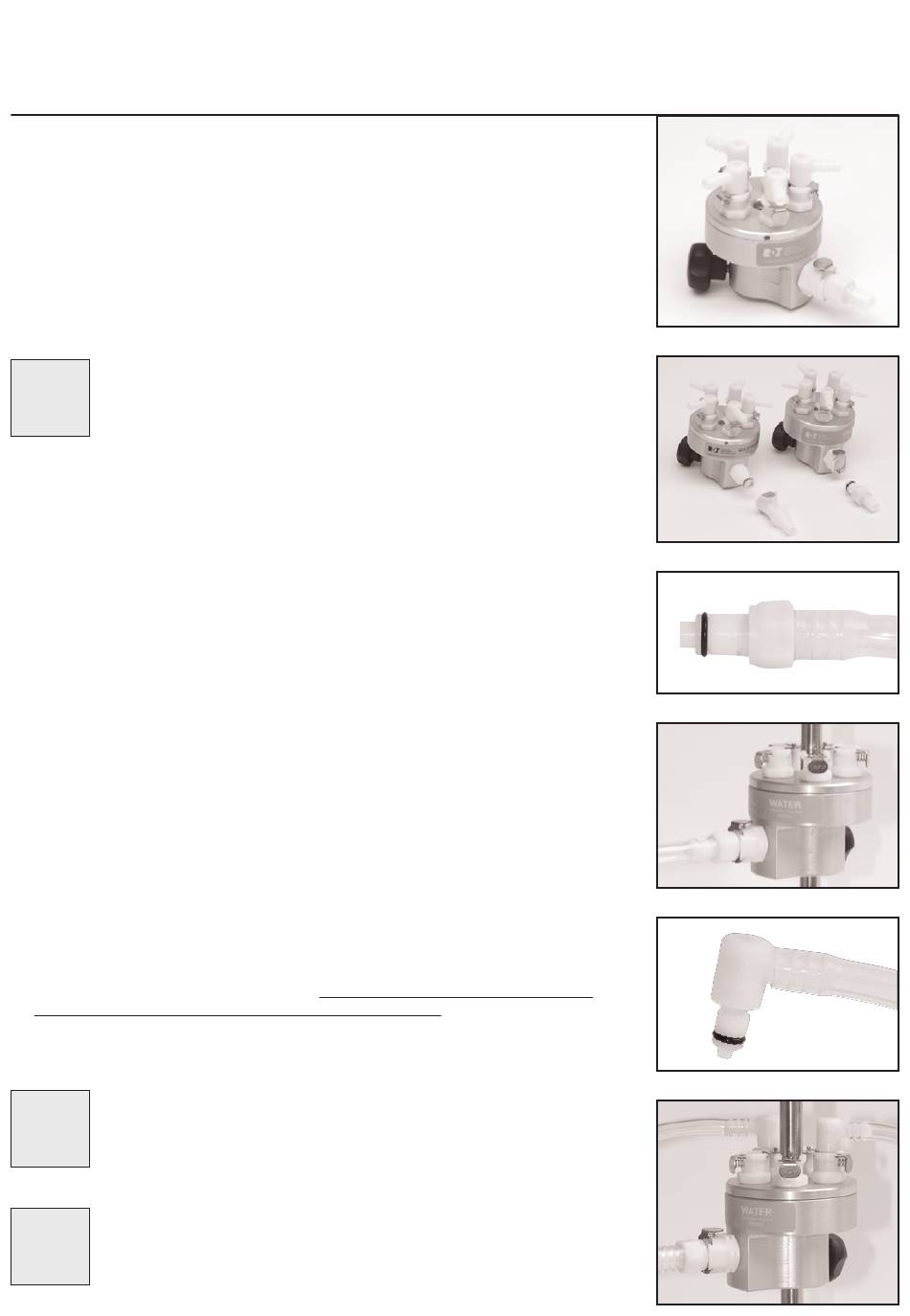

Wasserverteiler wurden dafür entworfen, um das Kühlmittel einer Einzelquelle gleichmäßig
über bis zu fünf Kondenser zu verteilen und den Rückfluss kombiniert an ein Auslassrohr
anzuschließen. Bei jedem System werden zwei Verteiler verwendet, einer um das Wasser
auf die Kondenser zu verteilen, und einer, um das Kühlmittel für den Wiedereinlauf zu
sammeln oder ablaufen zu lassen.
1. Stellen Sie sicher, dass es sich bei den Verteilern um Wasserverteiler und nicht um Gas-
/Vakuumverteiler handelt. Der Wasserverteiler wird durch die Kennzeichnung identifiziert, und er
ist mit einem weiblichen Verbindungsstück auf der Seite des Verteilerkörpers ausgestattet.
Wichtiger Hinweis
Important, Important,
Important, Important,
Der Wasserverteiler ist mit einem weiblichen Einlass-/Auslassverbindungsstück
Important, Important,
Important, Important,
ausgestattet, während der Gas-/Vakuumverteiler mit einem männlichen Einlass-
Important, Important,
Important, Important,
/Auslassverbindungsstück ausgerüstet ist. Hierdurch wird der inkorrekte Anschluss
Important, Important,
von Flüssigkeiten oder Gas vermieden.
2.
Bringen Sie beide Wasserverteiler oben an der Stützstange an, positionieren Sie sie durch
Herabgleiten auf die gewünschte Höhe, und befestigen Sie sie mit dem Rändelrad. (Es spielt
keine Rolle, auf welcher Höhe die Verteiler an der Stützstange befestigt werden). Der Verteiler
akzeptiert Stützstangen mit einem Maximum von bis zu 12mm AD.
3.
Drücken Sie das große, mit einer Schnellkupplung versehene Verbindungsstück (das vom
Verteiler versorgtwird) in Ihr Wasserleitungsrohr. (Für die passende Leitung bestellen Sie bitte:
8mm x 15m durchsichtige Tygon-Leitung)
Hinweis. Das Verbindungsstück verfügt über einen 9.6mm AD und einer Schnellkupplung und einer 6.4mm
Bohrung, und es erlaubt Schlauchleitungen mit 8mm ID.
4. Wenn die Leitung an das Verbindungsstück angeschlossen ist, setzen Sie es in das weibliche
Verbindungsstück auf der Seite des unteren der beiden Wasserverteiler ein. Es wird hierbei
einrasten.
5. Wiederholen Sie den Vorgang mit dem Wasserauslass/Ablassleitung. Schließen Sie es an das
Verbindungsstück des oberen der beiden Wasserverteiler an.
6. Verbinden Sie die Leitung jedes Kondensereinlasses mit einem rechtwinkligen Verbindungsstück
(mit jedem Verteiler werden 5 Stück geliefert). (Für die passende Leitung bestellen Sie bitte:
6.4mm x 15m durchsichtige Tygon-Leitung).
Hinweis. Das rechtwinklige Verbindungsstück verfügt über einen 6.4mm AD mit einer Schnellkupplung und
einer 3.2mm Bohrung, und es erlaubt Schlauchleitungen mit 6.4mm ID.
7. Wenn die Leitung an das rechtwinklige Verbindungsstück angeschlossen ist, setzen Sie es in
eines der fünf weiblichen Verbindungsstücke oben auf dem unteren Wasserverteiler ein. Es wird
hierbei einrasten.
8. Wiederholen Sie den Vorgang mit dem oberen Wasserverteiler, indem Sie jeden
Kondenserauslass an den Verteiler anschließen. Für die besten Ergebnisse sollte das Kühlmittel
stets unten im Kondenser eingeleitet und oben herausgeleitet werden.
9. Es sollte ein Wasserdurchfluss von mindestens 1,5 Litern pro Minute angewendet werden, um
eine gleichmäßige Verteilung auf jeden Kondenser aufrecht zu erhalten.
Wichtiger Hinweis
Important, Important,
Important, Important,
Alle Verbindungsstücke beinhalten auslaufsichere Abschaltventile, die
Important, Important,
Important, Important,
automatisch geschlossen werden, sobald alle Kupplungen getrennt sind.
Important, Important,
Important, Important,
Hierdurch ist es möglich, den Verteiler ohne Verkettung mit jeder beliebigen
Important, Important,
Anzahl von Kondensern (bis zu fünf) zu nutzen.
Wichtiger Hinweis
Important, Important,
Important, Important,
Um die Ablagerung von Kalk im Wasserverteiler zu vermeiden, nutzen Sie
Important, Important,
Important, Important,
bitte kein hartes Wasser.
Important, Important,
Important, Important,
Important, Important,
Wasser- & Gas- / Vakuumverteiler
- Wasserverteiler
.
