Betriebsanleitung ECL Comfort 310, Application P348
Heizkreis

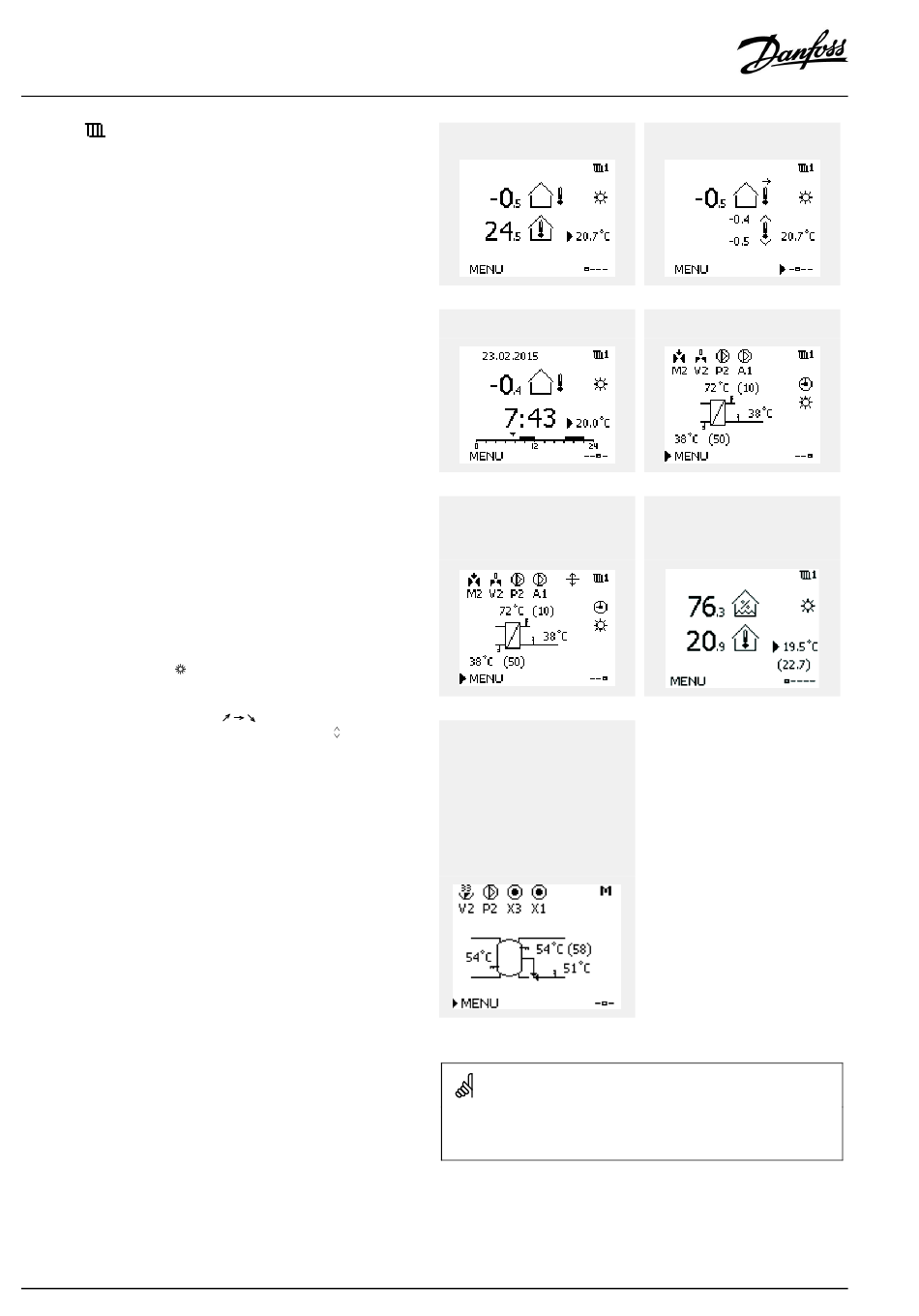

Die Übersichtsanzeige 1 enthält folgende Angaben:
aktuelle Außentemperatur, Betriebsart des Reglers,
aktuelle Raumtemperatur, gewünschte Raumtemperatur.
Die Übersichtsanzeige 2 enthält folgende Angaben:
aktuelle Außentemperatur, Tendenz der Außentemperatur,
Betriebsart des Reglers, min. und max. Außentemperaturen seit
Mitternacht und gewünschte Raumtemperatur.
Die Übersichtsanzeige 3 enthält folgende Angaben:
Datum, aktuelle Außentemperatur, Betriebsart des Reglers, Uhrzeit,
gewünschte Raumtemperatur sowie das Komfortprogramm des
aktuellen Tages.
Die Übersichtsanzeige 4 enthält folgende Angaben:
Status der Regelbauteile, aktuelle Vorlauftemperatur
(gewünschte Vorlauftemperatur), Betriebsart des Reglers,
Rücklauftemperatur (Temperaturgrenze), Einfluss auf die
gewünschte Vorlauftemperatur.
Der Wert oberhalb des V2-Symbols zeigt 0–100 % des analogen
Signals (0–10 V).
Hinweis:
Es muss ein Wert für die aktuelle Vorlauftemperatur vorhanden
sein. Andernfalls wird das Regelventil des Kreises geschlossen.
Je nach gewählter Übersichtsanzeige werden die folgenden
Informationen zum Heizkreis angezeigt:
• aktuelle Außentemperatur (-0,5)
• Betriebsart des Reglers ( )
• aktuelle Raumtemperatur (24,5)
• gewünschte Raumtemperatur (20,7 °C)
• Tendenz der Außentemperatur (
• min. und max. Außentemperatur seit Mitternacht ( )
• Datum (23.02.2010)
• Uhrzeit (7:43)
• Komfortprogramm des aktuellen Tages (0–12–24)
• Status der Regelbauteile (M2, P2)
• aktuelle Vorlauftemperatur (49 °C), (gewünschte
Vorlauftemperatur (31))
• Rücklauftemperatur (24 °C) (Temperaturgrenze (50))
68 | © Danfoss | 2024.01
)
Übersichtsanzeige 1:
Übersichtsanzeige 3:
Beispiel für die Übersichtsanzeige
mit Einflussdarstellung:
Beispiel für eine Übersichtsanzeige
mit Status der geregelten
Komponenten, aktuellem Status
des Umschaltventils X3 im
Führungskreis, Begrenzungen,
Eingangsanforderung,
Speichertemperatur. Der Wert
oberhalb des V2-Symbols zeigt
0–100 % des analogen Signals
(0–10 V).
Auch wenn kein Raumtemperaturfühler/keine Fernbedienungseinheit
an den Regler angeschlossen ist, müssen Sie die gewünschte
Raumtemperatur eingeben.
Übersichtsanzeige 2:
Übersichtsanzeige 4:
‑
Beispiel, Favoriten Anzeige 1
in A230.3 mit Angabe
einer gewünschten
Mindestraumtemperatur (22,7):
