Betriebsanleitung ECL Comfort 310, Application P348
Temperaturregelung Heizkreis:
Die Vorlauftemperatur kann an Ihre persönlichen Bedürfnisse
angepasst werden.
Die Vorlauftemperaturfühler S10 und S11 sind die wichtigsten
Fühler und müssen zur Ausübung ihrer Regelfunktion
angeschlossen sein. Die gewünschte Vorlauftemperatur an
S10/S11 wird im ECL-Regler berechnet. Diese Berechnung
basiert auf der Außentemperatur S1 und der gewünschten
Raumtemperatur.
Im Allgemeinen gilt: Je niedriger die Außentemperatur, desto
höher ist die gewünschte Vorlauftemperatur.
Mit einem Wochenprogramm kann der Heizkreis in der Betriebsart
„Komfort" oder „Sparen" laufen (zwei Werte für die gewünschte
Raumtemperatur). In der Betriebsart „Sparen" kann die Beheizung
reduziert oder vollständig ausgeschaltet werden.
Die Motorregelventile M2/M3 werden schrittweise geöffnet, wenn
die Vorlauftemperatur unter die gewünschte Vorlauftemperatur
sinkt (und umgekehrt).
Die Rücklauftemperatur kann durch den Fühler S12 begrenzt
werden, beispielsweise darf der primäre Rücklauf nicht zu hoch
sein. Wenn dies der Fall ist, kann die gewünschte Vorlauftemperatur
an S3 neu eingestellt werden (in der Regel auf einen niedrigeren
Wert), was zu einem schrittweisen Schließen des Motorregelventils
führt. Zudem kann die Rücklauftemperaturbegrenzung von der
Außentemperatur abhängig sein.
In der Regel gilt: Je niedriger die Außentemperatur, desto höher ist
die akzeptable Rücklauftemperatur.
Die Umwälzpumpen P5 und P7 sind bei Wärmebedarf oder
aktivierter Frostschutzfunktion eingeschaltet.
Die Beheizung kann ausgeschaltet werden, wenn die
Außentemperatur einen einstellbaren Wert überschreitet.
Die Vorlauftemperatur für jeden Heizkreis ist S6.
Die Rücklauftemperaturfühler S15 und S16 werden ausschließlich
zu Überwachungszwecken verwendet.
Bauteilliste:
ECL 310
Regler ECL Comfort 310
ECA 32/35 Integriertes Erweiterungsmodul, drei
0–10-V-Ausgänge und sechs Fühlereingänge
(ECA 32) oder drei 0–10-V-Ausgänge und vier
PWM-Ausgänge und zwei Fühlereingänge
(ECA 35)
S1
Außentemperaturfühler
S2
(zwingend) Versorgungstemperaturfühler
S3
(zwingend) Vorlauftemperaturfühler,
Führungskreis
S4 TWW-Vorlauftemperaturfühler
S5 Solarmodul-Temperaturfühler, Führungskreis
S6
(zwingend) Oberer Puffertemperaturfühler
S7
Pufferrücklauftemperaturfühler
S8
(zwingend) Unterer Puffertemperaturfühler
S9
TWW-Rücklauftemperaturfühler
S10 Vorlauftemperaturfühler, Kreis 1
S11 Vorlauftemperaturfühler, Kreis 2
S12
Rücklauftemperaturfühler, Führungskreis
S15
Rücklauftemperaturfühler, Kreis 1 (nur ECA 32)
S16
Rücklauftemperaturfühler, Kreis 2 (nur ECA 32)
AQ227886477474de-000601

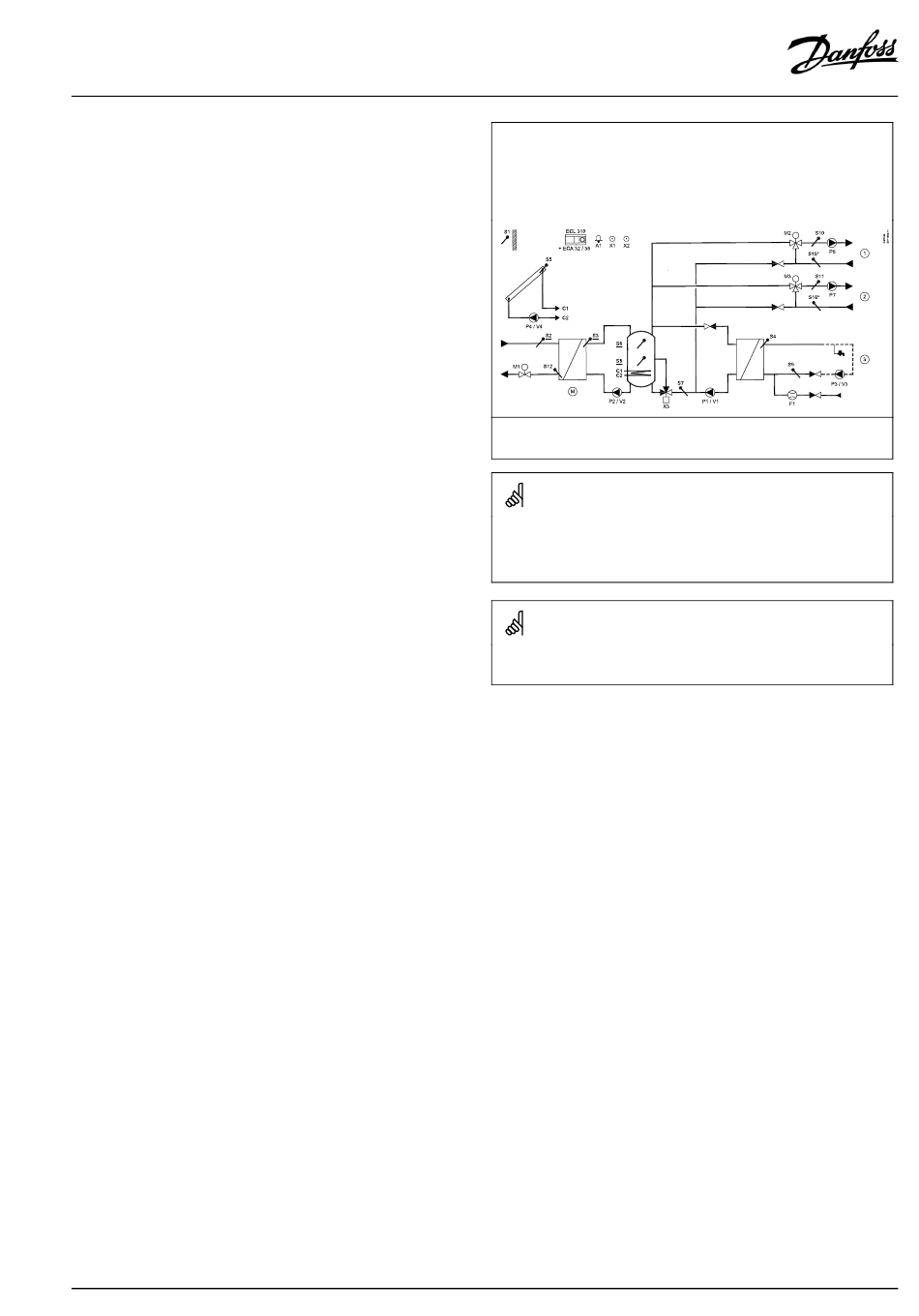

P348.2, Bsp. b, Führungskreis M, Heizkreise 1 und 2 und TWW-Kreis 3.
Die Pumpen P1, P2 und P3 können mit 0–10 Volt oder per PWM geregelt
werden. P4 kann per PWM geregelt werden. Der gemeinsame Rücklauf
aus Heizkörper-Heizkreise und Brauchwarmwasserkreis ist über ein
Umschaltventil (X3) mit dem Puffer verbunden. Die vom Solarkollektor an
den Puffer abgegebene Wärme kann über P4/V4 geregelt werden.
S15*/ S16*: ECL Comfort 310 + ECA 32
P4 (PWM): ECL Comfort 310 + ECA 35
Die Abbildung zeigt ein grundlegendes und vereinfachtes Beispiel, in
dem nicht alle für ein System erforderlichen Bauteile dargestellt sind.
Alle genannten Bauteile sind an den Regler ECL Comfort
angeschlossen.
Keine Sicherheitskontrollfunktion für zu hohe Temperaturen im Puffer!
Externe Sicherheitsfunktionen erforderlich!
Bauteilliste:
F1
Durchflusszähler (Signaltyp: Impuls)
P1 TWW-Versorgungspumpe
V1
Drehzahlregelung der TWW-Versorgungspumpe
(0–10 V oder PWM)
P2 Pufferspeicherpumpe, Führungskreis
V2
Drehzahlregelung der Pufferspeicherpumpe
(0–10 V oder PWM), Führungskreis
P3
TWW-Zirkulationspumpe – TWW
V3 Drehzahlregelung der TWW-Zirkulationspumpe
(0–10 V oder PWM)
P4
Umwälzpumpe, Solarkreis
V4
Drehzahlregelung Umwälzpumpe, Solarkreis
(PWM)
P5 Umwälzpumpe, Heizkreis 1
P7
Umwälzpumpe, Heizkreis 2
M1
Motorregelventil, Führungskreis (3-Punkt-
Regelung)
M2 Motorregelventil, Heizkreis 1 (3-Punkt-Regelung)
M3
Motorregelventil, Heizkreis 2 (3-Punkt-Regelung)
A1
Alarm
X1
Pufferspeicher-Ladung ist aktiv
X2
LEGIO Desinfektion ist aktiv
X3
Umschaltventil für Rücklauftemperatursteuerung
in den Puffer
