- Seite 2 Angaben zum Energieverbrauch Die Produktdaten entsprechen den EU-Verordnungen zur Richtlinie für umweltgerechte Gestaltung energieverbrauchs- relevanter Produkte (ErP). Information about energy consumption The product complies with the EU regulations on the Ecodesign Directive (2009/125/EC) for energy-related products (ErP). Informatie over energieverbruik Het product voldoet aan de EU-regelgeving betreffende de richtlijn inzake milieuvriendelijk ontwerp van energiegerelate- erde producten (ErP).

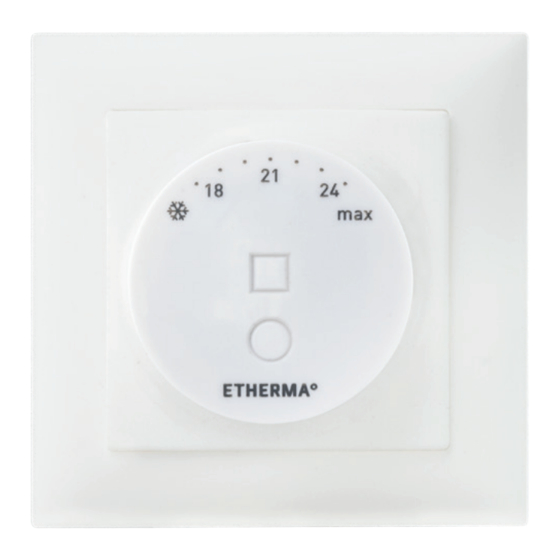

- Seite 3 W H E E L - S E T U P Dieses Handbuch beschreibt die wichtigsten Funktionen und technischen Daten des Thermostats eWHEEL. Die Anweisun-gen helfen dem Anwender, das Thermostat zu bedienen und dem Elektriker bei der Installation und Konfiguration des Ther-mostats.
- Seite 4 T E C H N I S C H E S P E Z I F I K A T I O N E N Bluetooth: Version 4.2 Stromversorgung: 230 V - 50/60 Hz Maximale Belastung: 16 A (ohmsch) Temperaturbereich: + 5 °C / + 35 °C Externe Temperaturabsenkung: 230 V- 50/60 Hz IP-Klasse: IP 21 Standardfarbe: Weiß...
- Seite 5 Die Bluetooth Marke und -Logos sind Eigentum von Bluetooth SIG, ® Inc., und ihre Verwendung ist für Taelek Oy lizenziert. Andere Marken und Handelsnamen sind Eigentum der jeweiligen Besitzer. Apple, das Apple Logo, iPhone, iPad und iPod touch sind Marken von Apple Inc., die in den USA und anderen Ländern eingetragen sind.
- Seite 6 I N S T A L L A T I O N Die Installation muss von einer Elektrofachkraft in Übereinstimmung mit der Verkabelung und den Bauvorschriften durchgeführt werden. Vor und während des gesamten Einbaus muss das Thermostat von der Stromversorgung getrennt bzw. isoliert sein. Beginnen Sie mit dem Ab- nehmen der vorderen Abdeckung (A), indem Sie den Drehknopf kräftig nach unten drücken und parallel gegen den Uhrzeigersinn drehen.
- Seite 7 Im nächsten Schritt platzieren Sie den eWHEEL und befestigen das Ther- mostat mit 2-4 Schrauben auf der UP-Schalterdose. Positionieren Sie zunächst den Rahmen. Stellen Sie sicher, dass sich die Befestigungs- klammern in der Position „LOCK“ befinden. Dann positionieren Sie die Frontabdeckung und drücken vorsichtig, bis diese einrastet.
- Seite 8 S T A R T U P Nach dem ersten Einschalten des Thermostats erkennt das Thermostat, ob der Bodenfühler angeschlossen ist und führt die Initialisierung ent- sprechend durch. Die Initialisierung des Boden-Modus wird durch das Blinken der Power-Touch-Taste ROT angezeigt. Der Luftmodus wird durch den ECO-Touch-Knopf GRÜN blinkend angezeigt.
- Seite 9 0 °C LUFTTEMPERATUR MIN: 5 °C LUFTTEMPERATUR MAX: 28 °C PWM MIN: PWM MAX: 100 % VENTILSCHUTZ: FÜHLERTYP: 10 k Ohm LED INTENSITÄT: 70 % WOCHENPROGRAMM: Verwenden Sie die „ETHERMA eControl“ App, um Einstellungen zu über- prüfen und zu ändern.
-
Seite 10: Standardanwendung
B E D I E N U N G S A N L E I T U N G Das Thermostat wird durch den Drehknopf (°C) und zwei berührungs- empfindliche, kapazitive Tasten gesteuert. Diese sind: - ROTE Power-Taste (Ein / Aus) - GRÜNE ECO-Taste (Ein / Aus) nur im Auto-Modus aktiv - Drehregler zur Auswahl der Zieltemperatur... - Seite 11 schen Komfortmodus und ECO-Modus um. Im ECO-Modus wird die Zieltemperatur durch die Einstellung „Benutzerprogramm aktiviert ECO-Temp“ festgelegt. Die ECO-Taste unterbricht den aktuellen An- wenderprogrammplatz. Das Anwenderprogramm übernimmt die Kont- rolle zurück, wenn der nächste Schritt im Programm beginnt. POWER-TOUCH-TASTE Durch Drücken der Power-Touch-Taste wird das Thermostat in den Standby-Modus geschaltet.
-
Seite 12: Lufttemperatur Min Und Max
E I N S T E L L U N G E N Das Thermostat hat mehrere Einstellungen, die durch die eControl App angepasst werden können. MODUS Das Thermostat kann die Fußbodentemperatur, die Lufttemperatur, die Lufttemperatur mit den Bodengrenzwerten (Dual) oder der Heizrate (PWM-Steuerung) entsprechend der Modusauswahl steuern. -
Seite 13: Eco-Taste Und Externes Pilotsignal Eco-Temperatur
NAME DES THERMOSTATS Der Name wird in der ETHERMA eControl App angezeigt. WOCHENPROGRAMM ECO-TEMPERATUR Bei jedem Wochenprogramm-ECO-Slot wird die Temperatur auf diesen Wert eingestellt. ECO-TASTE UND EXTERNES PILOTSIGNAL ECO-TEMPERATUR Während der ECO-Taste aktive Zeit und externes Pilotsignal wird die aktive Temperatur auf diesen Wert geändert. -
Seite 14: Leucht-Intensität
E I N S T E L L U N G E N PWM MIN UND MAX Diese Einstellung hat zwei Hauptzwecke. Im PWM-Modus geben Min- und Max-Werte den aktiven Auswahlbereich an. In allen anderen Modi garantiert es ein maximales Pulsverhältnis. Hinweis: Die Einstellung kann z. - Seite 15 W O C H E N P L A N Der Benutzer kann einen Wochenplan in der ETHERMA eControl App erstellen. Mit dem Wochenprogramm kann der Benutzer das Ther- mostat in dem Zeitraum absenken, in dem der Raum nicht benutzt wird.
- Seite 16 F E H L E R M O D I Das parallele Blinken des roten und grünen Lichts zeigt einen fehler- haften Zustand an. Verwenden Sie die ETHERMA eControl App, um den Fehlercode zu lesen. Mögliche Fehlercodes sind: 1 Bodenfühlerfehler 2 Überhitzung...
- Seite 17 E T H E R M A E C O N T R O L A P P V E R B I N D U N G Der Benutzer kann die App für mobile Geräte (Android / iOS) verwen- den, um die eingestellten Temperaturen zu lesen, Einstellungen vorzu- nehmen und ein Benutzer-Wochenprogramm zu erstellen. Folgen Sie dem Benutzerhandbuch in der ETHERMA eControl App.
- Seite 60 ETHERMA Elektrowärme GmbH Landesstraße 16 A-5302 Henndorf www.etherma.com Stand 12/2019...
