b. Décollez l'étiquette amovible du numéro de
série de chaque micro-onduleur et collez-la à
l'emplacement correspondant sur le plan
d'installation.
Operati n gRange(Vdc):
Normal Vol tage? (Vac):
16V~6 0 V
220/23 0 V
MPPT VoltageRange(Vdc):
22V~5 0 V
Current (Max. Continuous) (A):
3.63 A
Max. DC Input (Vdc):
Frequency? (Hz):
60V
Max. Input Continuo u s Curren t? (A):
Power FactorRan ge :
14Ax2
+/-0.90
Max. Input Short-Circuit Current (A):
25 A
Maxim u m Units Per Branch:
6
Ingress Protection(IP):
IP67
Protective Clas s :
Class I
PV M icr o inv ert er
Power (M a x . C on tinuou s) (W):
80 0 W
Overvol t a ge C ateg or y:
OVC III (AC Main), OVC II ( PV)
M odel: EVT800
Tem p e rature (℃):
-40℃ to +65℃
User Identifi c ation Num be r
2
1
Env ertech(Shanghai)CorporationLT D.
www.envertec .c om
CN23052030596001
CN23052030596000
c. Conservez toujours une copie du plan
d'installation.

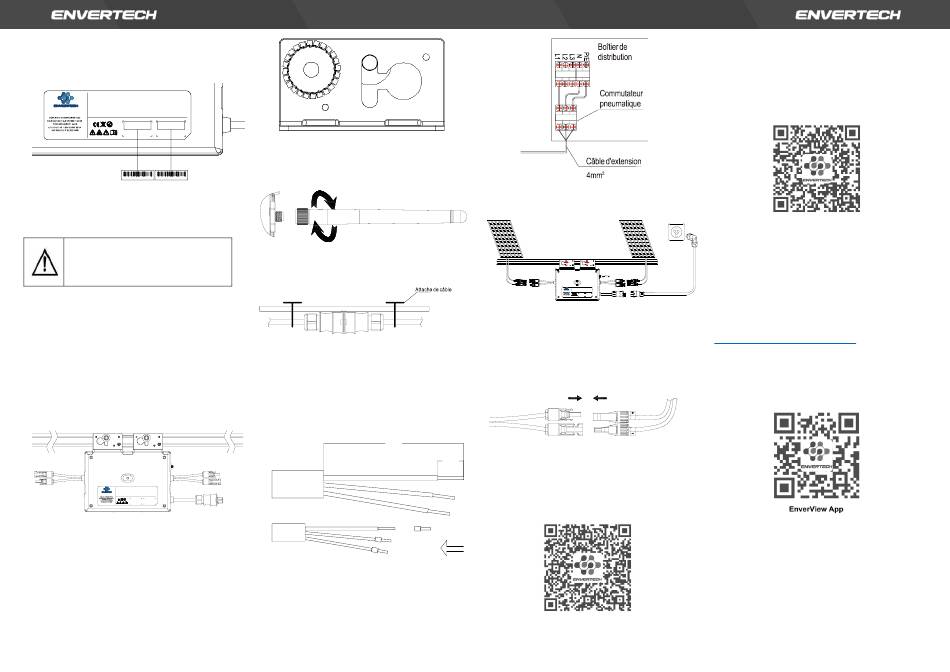

3. Étapes de l'installation
L'installation ne peut être réalisée que lorsque le
système est déconnecté du réseau et que le
panneau solaire a été recouvert ou déconnecté.
Étape 1. Vérifiez que la tension du réseau et la
tension du panneau photovoltaï que
correspondent aux valeurs nominales
du micro-onduleur.
Étape 2. Montez les micro-onduleurs sur le
support
Marquez le centre approximatif de chaque
module PV sur le support pour faciliter
l'emplacement des micro-onduleurs.
Montez tous les micro-onduleurs sous modules,
à l'abri de la pluie et du soleil, en orientant la
marque vers le bas.
Operating Range (Vdc):
16V~60V
Normal Voltage? (Vac):
220/230V
MPPT Voltage Range (Vdc):
22V~50V
Current (Max. Continuous) (A):
3.63A
Max. DC Input (Vdc):
60V
Frequency? (Hz):
50Hz/60Hz
Max. Input Continuous Current? (A):
14Ax2
Power Factor Range:
+/-0.90
Max. Input Short-Circuit Current (A):
25A
Maximum Units Per Branch:
6
Ingress Protection (IP):
IP67
Protective Class:
Class I
PV Microinverter
Power (Max. Continuous) (W):
800W
Overvoltage Category:
OVC III (AC Main), OVC II ( PV)
Model: EVT800
Temperature( ℃ ):
-40 ℃ to +65 ℃
User Identification Number
2
1
Envertech(Shanghai)Corporation LTD.
www.envertec.com
Étape 3. Mise à la terre du système
Les micro-onduleurs et les modules doivent être
raccordés au conducteur de terre conformément
aux normes nationales. Fixez les vis dans le trou
d'installation du micro-onduleur. Veillez à ce que
le filetage de la vis de mise à la terre soit inséré
dans le support afin d'obtenir le meilleur effet de
mise à la terre.
Étape 4. Installer une antenne WLAN
Pour un meilleur signal WiFi, tournez l'antenne
dans le sens des aiguilles d'une montre jusqu'à
ce qu'elle soit fermement fixée à l'EVT800.
Étape 5. Fixer les câbles CA
Fixez les câbles CA et les câbles de mise à la terre
au support à l'aide de colliers de serrage.
Étape 6. Connexion au réseau
Option a. Raccordez à l'interrupteur
pneumatique
1) Enlevez la membrane des deux extrémités
du câble d'extension de y=40 mm et
enlevez la membrane des fils internes de
x=14 mm. Placez les bornes métalliques sur
les parties ouvertes et serrez-les afin de
resserrer la connexion ;
Y=40mmR
2) Connectez l'autre côté du câble
d'extension à l'interrupteur pneumatique.
37
Option b. Placez les parties ouvertes du câble
d'extension dans la fiche et utilisez la fiche pour
vous connecter à la prise.
Operating Range (Vdc):
Normal Voltage? (Vac):
MPPT Voltage Range (Vdc):
22V~50V
16V~60V
Current (Max. Continuous) (A):
220/230V
3.63A
Max. DC Input (Vdc):
Max. Input Continuous Current? (A):
14Ax2
60V
Frequency? (Hz):
Power Factor Range:
50Hz/60Hz
+/-0.90
Max. Input Short-Circuit Current (A):
25A
Maximum Units Per Branch:
6
PV Microinverter
Power (Max. Continuous) (W):
Ingress Protection (IP):
IP67
800W
Protective Class:
Overvoltage Category:
OVC III (AC Main), OVC II ( PV)
Class I
Model: EVT800
Temperature( ℃ ):
-40 ℃ to +65 ℃
User Identification Number
2
1
Envertech(Shanghai)Corporation LTD.
www.envertec.com
Étape 7.
Connectez les modules PV aux micro-
onduleurs
Montez les modules PV sur les micro-onduleurs ;
Connectez chaque module PV aux câbles
d'entrée CC du micro-onduleur.
Remarque : Placez l'EVT800 aussi près que
possible du routeur.
Étape 8. Mettre le système PV sous tension
Assurez-vous que tous les raccordements sont
Y=14mmR
terminés et mettez l'interrupteur d'air en
marche.
Pour l'installation du dispositif de suivi
(EnverBridge), veuillez scanner le code QR
suivant
Installation d'EnverBridge
38
4. Garantie et informations sur la
sécurité
Veuillez enregistrer votre produit à l'aide du
code QR ci-dessous pour bénéficier de la
garantie complète, sinon, vous ne pourrez
bénéficier que d'une garantie de 2 ans.
Enregistrer Votre Produit
5. Configuration WIFI
Remarque : Placez l'EVT800 aussi près que
possible du routeur.
L'EVT800 dispose d'un module WIFI intégré qui
permet de connecter directement le routeur.
Adresse du portail web :
https://www.envertecportal.com/
Pour accéder à notre application, vous pouvez
scanner le code QR fourni ci-dessous ou
rechercher "Enverview" sur Google Play Store ou
l'Apple Store pour le téléchargement.
a. Ouvrez l'application Enverview et cliquez sur
Wi-Fi. Sélectionnez "EVT" pour vous connecter.
39
