Envertech EVT300 Schnellinstallationsanleitung

Envertech EVT300 & EVT360
Schnellinstallationsanleitung
Bitte lesen und befolgen Sie die folgenden
Sicherheits- und Installationsanweisungen. Sie
können die Anleitungen oder andere technische
Dokumente auf unserer Website finden und
herunterladen:

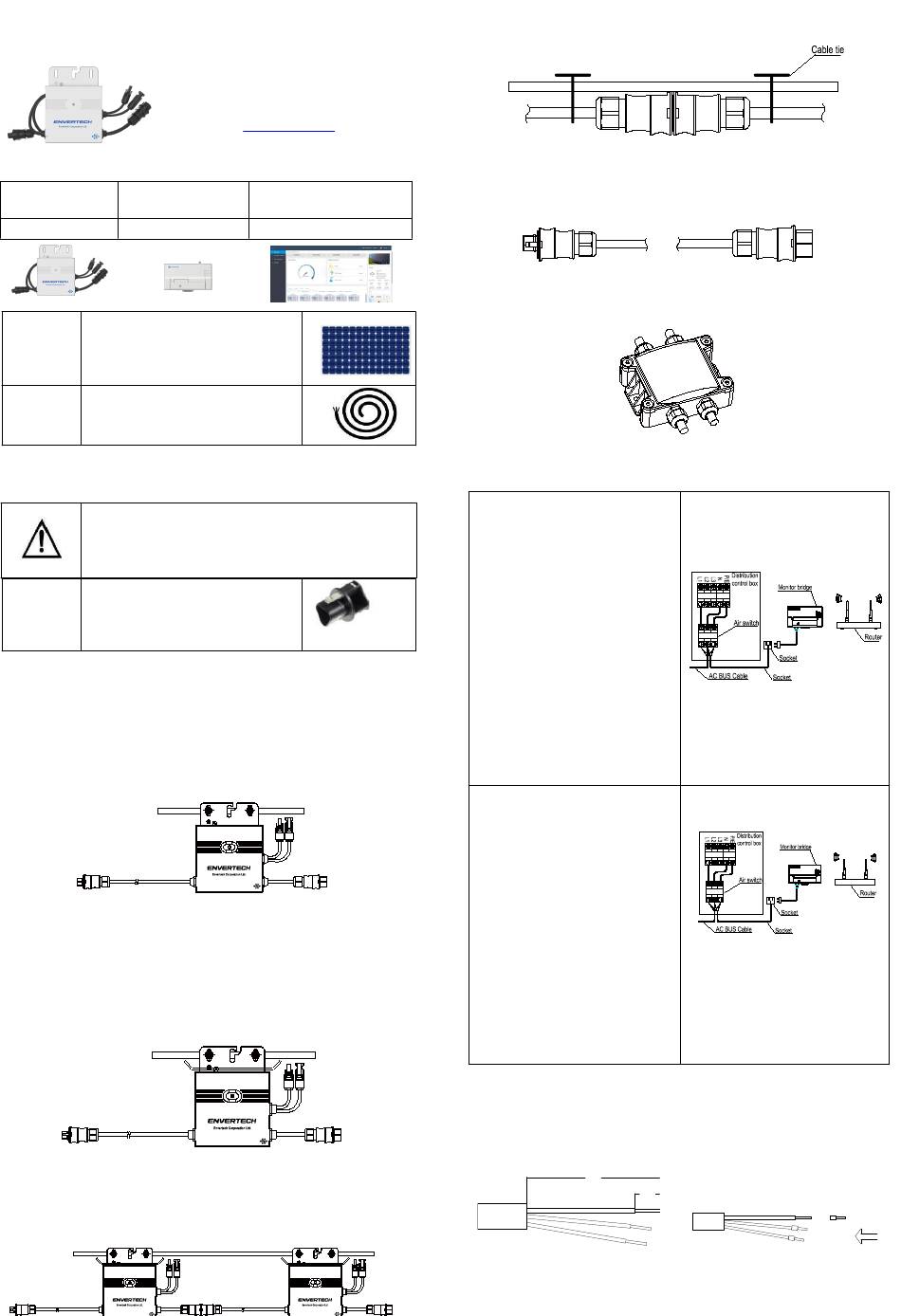

Komponenten
Überwachungsger
Mikro-Wechselricht
er
EVT300 & EVT360 EnverBridge
PV-
Mod 60-Zellen / 72-Zellen-Modul
ul
Zum Anschluss der AC-Seite an
AC-Verlänger
das Netz.
ungs-kabel
Dreiadriges Kabel: AWG12 oder
(Optional)
höher.
Die Installation kann nur durchgeführt werden, wenn das System vom
Netz getrennt ist und das PV-Modul abgedeckt oder abgeschaltet
wurde.
AC
End
Zum Verschließen des Endes von
kapp
unbenutzte AC-Kabel.
e

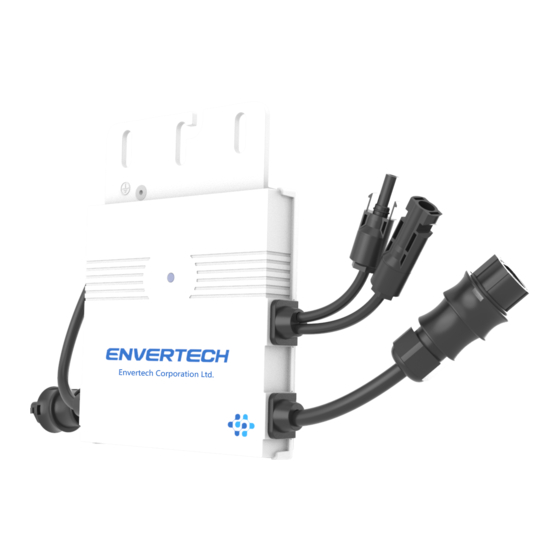

Envertech EVT300 & EVT360 Mikro-Wechselrichter Installation
1. Mikro-Wechselrichter auf dem Montagegestell montieren
Markieren Sie ungefähr die Mitte jedes PV-Moduls auf dem Montagegestell um die
Positionierung der Mikro-Wechselrichter zu erleichtern.
Montieren Sie alle Mikro-Wechselrichter unter den Modulen um Witterungseinflüsse
zu vermeiden, wobei die Marke nach unten zeigt.
Achten Sie darauf, dass sich weniger als 20 EVT300, oder 16 EVT360 an jedem
String (12AWG) befinden.
2. Erdung
Mikro-Wechselrichter und Module müssen gemäß den nationalen Normen mit dem
Schutzleiter verbunden werden.
Befestigen Sie den Erdungsleiter mit Schrauben an der Erdungsbohrung des
Mikro-Wechselrichters, damit die Erdung des Mikro-Wechselrichters realisiert
werden kann.
3. AC-Kabel der Mikro-Wechselrichter seriell verbinden
Verbinden Sie die AC-Stecker auf beiden Seiten der Mikro-Wechselrichter
miteinander.
www.envertec.com
.
EnverPortal
ät
www.envertecportal.com
4. AC-Kabel befestigen
Befestigen Sie die AC-Kabel und den Schutzleiter mit Kabelbindern am Montagegestell.
5. Unbenutzte Buchse des AC-String-Anschlusses versiegeln
Stecken Sie die Endkappe direkt in den Stecker am unbenutzten Ende, und
kontrollieren Sie ob es wirklich eingerastet ist.
6. AC-Kabel mit der Installationsdose verbinden
Verbinden Sie das AC-Kabel mit dem Eingang der Installationsdose.
7. EnverBridge montieren
Option 1: Innenaufstellung（I）
1. Schalten Sie den
Leitungsschutzschalter aus und
schließen Sie die EnverBridge an die
Steckdose an. Dies sollte unter
Anleitung von Fachleuten geschehen.
2. Befestigen Sie die EnverBridge an
der richtigen Stelle im oder in der Nähe
des Verteilerkastens;
3. Öffnen Sie die Abdeckung auf der
rechten Seite der EnverBridge. Führen
Sie das RJ45-Kabel durch den
wasserdichten Anschluss und schließen
Sie es an den Netzwerkeingang an.
Schließen Sie die Abdeckung und
kontrollieren Sie erneut ob sie
vollständig abgedichtet ist；
4. Führen Sie das RJ45-Kabel durch
und verbinden Sie die andere Seite mit
Ihrem Router;
5. Stecken Sie den EnverBridge-Stecker
in die Steckdose.
Option 2: Innenaufstellung（II）
1. Öffnen Sie die Abdeckung auf der
rechten Seite der EnverBridge. Führen
Sie das RJ45-Kabel durch den
wasserdichten Anschluss und schließen
Sie es an den Netzwerkeingang an.
Schließen Sie die Abdeckung und
kontrollieren Sie erneut ob sie
vollständig abgedichtet ist;
2. Führen Sie das RJ45-Kabel durch
und verbinden Sie es mit Ihrem Router;
3. Befestigen Sie die EnverBridge an
der richtigen Stelle im oder in der Nähe
des Verteilerkastens;
4. Schalten Sie den
Leitungsschutzschalter aus und
verbinden Sie das EnverBridge
Netzkabel an den
Leitungsschutzschalter.
Dies sollte unter Anleitung von
Fachleuten geschehen.
AC-Verlängerungskabel vorbereiten
8.
1） Entfernen Sie die Ummantelung der beiden Enden des Verlängerungskabels
von y=40mm und entfernen Sie die Ummantelung der inneren Drähte von x=14mm.
Stecken Sie die Metallhülsen auf die freigelegten Teile und klemmen Sie sie fest,
um die Verbindung abzuschließen;
Y=40mmR
2）Verbinden Sie eine Seite des Verlängerungskabels mit der Installationsdose;
Y=14mmR
