Envertech EVT560 Schnellinstallationsanleitung

Envertech EVT560 & EVT720
Schnellinstallationsanleitung
Bitte lesen und befolgen Sie die folgenden Sicherheits- und
Installationsanweisungen. Sie können die Anleitungen oder
andere technische Dokumente auf unserer Website finden und
herunterladen:

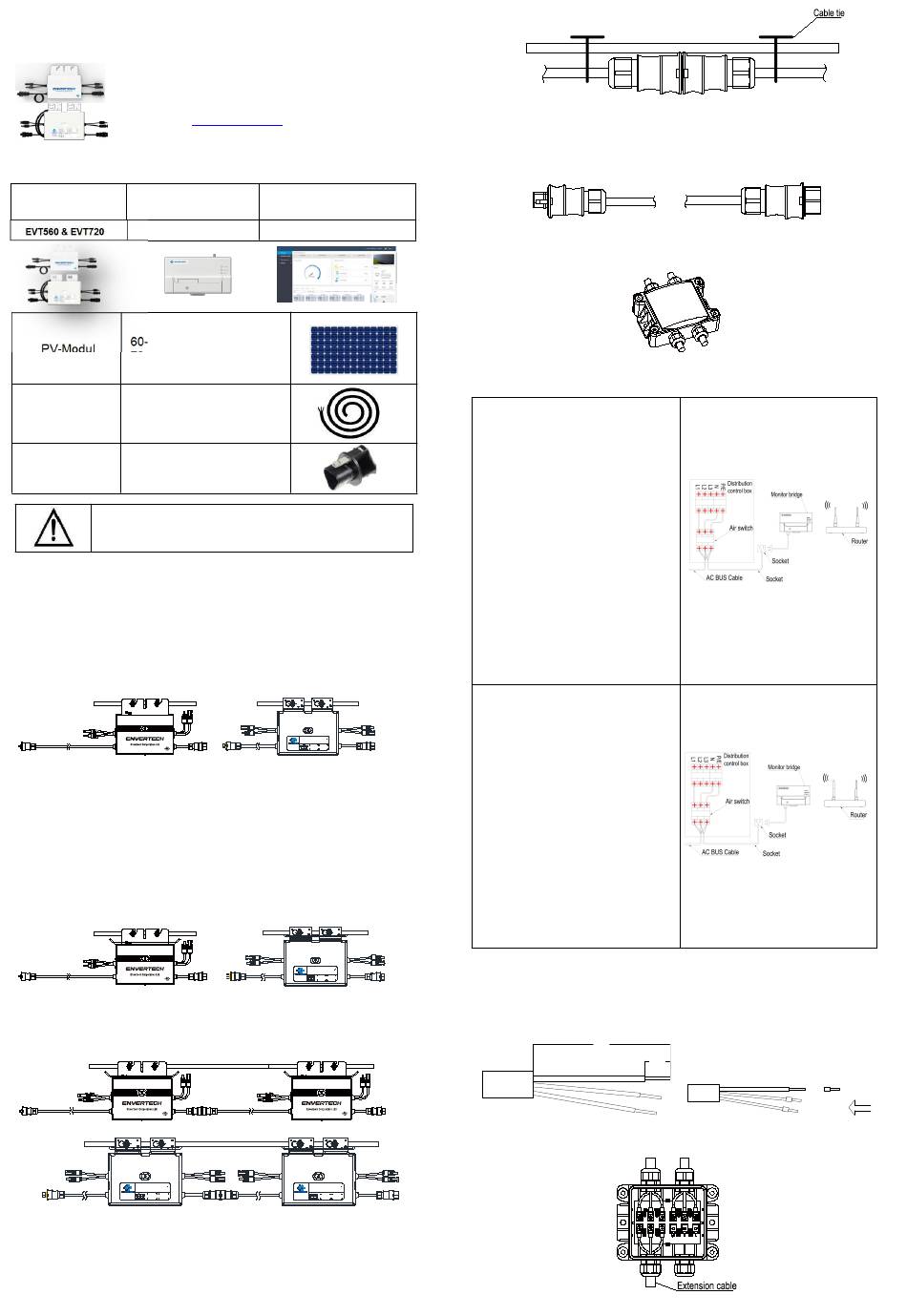

Komponenten
Mikro-Wechselricht Überwachungsgerät
er
EnverBridge
EVT560 & EVT720
60-Zellen /
PV-Modul
72-Zellen-Modul
AC-Verlän Zum Anschluss der
gerungsk AC-Seite an das Netz.
abel Dreiadriges Kabel:
(Optional) AWG12 oder höher.
Zum Verschließen des
AC
Endes von unbenutzte
Endkappe
AC-Kabel.
Die Installation kann nur durchgeführt werden, wenn das System
vom Netz getrennt ist und das PV-Modul abgedeckt oder
abgeschaltet wurde.

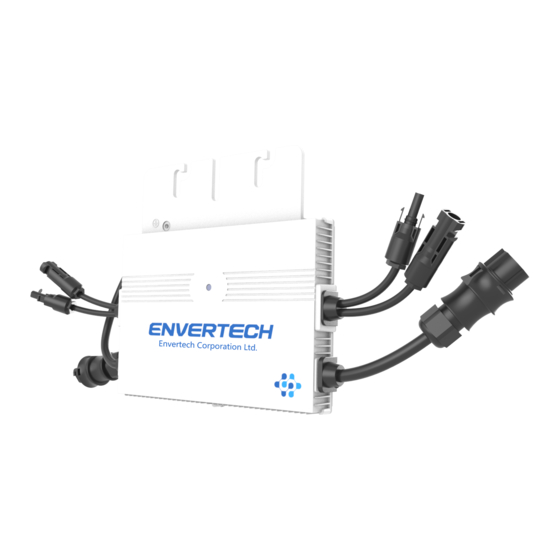

Envertech EVT560&EVT720 Mikro-Wechselrichter
Installation
1.Mikro-Wechselrichter auf dem Montagegestell montieren
Markieren Sie ungefähr die Mitte jedes PV-Moduls auf dem Montagegestell um die
Positionierung der Mikro-Wechselrichter zu erleichtern.
Montieren Sie alle Mikro-Wechselrichter unter den Modulen um Witterungseinflüsse
zu vermeiden, wobei die Marke nach unten zeigt.
Achten Sie darauf, dass sie weniger als 10 EVT560 oder 8 EVT720 an jedem
String(12AWG) befinden.
2.Erdung
Mikro-Wechselrichter und Module müssen gemäß den nationalen Normen mit dem
Schutzleiter verbunden werden.
Befestigen Sie den Erdungsleiter mit Schrauben an der Erdungsbohrung des
Mikro-Wechselrichters, damit die Erdung des Mikro-Wechselrichters realisiert
werden kann.
3.Mikro-Wechselrichter AC-Kabel seriell verbinden
Verbinden Sie die AC-Stecker auf beiden Seiten der Mikro-Wechselrichter
miteinander.
Operating range (Vdc): 18V~54V Normal Voltage? (Vac): 220/230V
MPPT Voltage Range (Vdc): Current (Max. continuous) (A):
Max. DC input (Vdc): 24V~45V Frequency? (Hz): 50Hz 60Hz 3.27A
54V
Max. input short-circuit current (A): Max. input continuous current? (A): 12Ax2 Maximum units per branch: Power Factor Range: +/-0.95
15A 7
Ingress protection (IP): IP67 Protective class: Class I
Power (Max. continuous) (W): 720W Overvoltage category: OVC III (AC Main), OVC II ( PV)
Temperature( ℃ ): -40 ℃ to +65 ℃
User Identification Number
PV Microinverter
Model ： EVT720
2 1
Zhejiang Envertech Corporation Ltd.
www.envertec.com
4.AC-Kabel befestigen
Befestigen Sie die AC-Kabel und den Schutzleiter mit Kabelbindern am
Montagegestell.
www.envertec.com
.
EnverPortal
www.envertecportal.com
Operating range (Vdc): 18V~54V Normal Voltage? (Vac): 220/230V
MPPT Voltage Range (Vdc): 24V~45V Current (Max. continuous) (A): 3.27A
Max. DC input (Vdc): 54V Frequency? (Hz): 50Hz 60Hz
Max. input short-circuit current (A): Max. input continuous current? (A): 12Ax2 15A Power Factor Range: Maximum units per branch: +/-0.95 7
Ingress protection (IP): IP67 Protective class: Class I
Power (Max. continuous) (W): 720W Overvoltage category: OVC III (AC Main), OVC II ( PV)
Temperature( ℃ ): -40 ℃ to +65 ℃
User Identification Number
PV Microinverter
Model ： EVT720
Zhejiang Envertech Corporation Ltd. 2 1
www.envertec.com
Operating range (Vdc): 18V~54V Normal Voltage? (Vac): 220/230V
MPPT Voltage Range (Vdc): 24V~45V Current (Max. continuous) (A): 3.27A
Max. DC input (Vdc): 54V Frequency? (Hz): 50Hz 60Hz
Max. input continuous current? (A): 12Ax2 Power Factor Range: +/-0.95
Max. input short-circuit current (A): 15A Maximum units per branch: 7
Ingress protection (IP): IP67 Protective class: Class I
Power (Max. continuous) (W): Temperature(℃): 720W Overvoltage category: OVC III (AC Main), OVC II ( PV)
-40 ℃ to +65 ℃
PV Microinverter User Identification Number
Model ： EVT720 2 1
Zhejiang Envertech Corporation Ltd.
www.envertec.com
Operating range (Vdc): Normal Voltage? (Vac):
18V~54V 220/230V
MPPT Voltage Range (Vdc): 24V~45V Current (Max. continuous) (A): 3.27A
Max. DC input (Vdc): 54V Frequency? (Hz): 50Hz 60Hz
Max. input continuous current? (A): 12Ax2 Power Factor Range: +/-0.95
Max. input short-circuit current (A): 15A Maximum units per branch: 7
Ingress protection (IP): IP67 Protective class: Class I
Power (Max. continuous) (W): 720W Overvoltage category: OVC III (AC Main), OVC II ( PV)
Temperature( ℃ ): -40 ℃ to +65 ℃
User Identification Number
PV Microinverter
Model ： EVT720
2 1
Zhejiang Envertech Corporation Ltd.
www.envertec.com
5.Unbenutzten Stecker des AC-Kabels verschließen
Stecken Sie die Endkappe direkt in den Stecker am unbenutzten Ende, und
kontrollieren Sie ob es wirklich eingerastet ist.
6.AC-Kabel mit der Installationsdose verbinden
Verbinden Sie das AC-Kabel an dem Eingang der Installationsdose.
7.EnverBridge montieren
Option 1: Innenaufstellung（I）
1. Schalten Sie den
Leitungsschutzschalter aus und
schließen Sie die EnverBridge an die
Steckdose an. Dies sollte unter
Anleitung von Fachleuten geschehen.
2. Befestigen Sie die EnverBridge an
der richtigen Stelle im oder in der Nähe
des Verteilerkastens;
3. Öffnen Sie die Abdeckung auf der
rechten Seite der EnverBridge. Führen
Sie das RJ45-Kabel durch den
wasserdichten Anschluss und schließen
Sie es an den Netzwerkeingang an.
Schließen Sie die Abdeckung und
kontrollieren Sie erneut ob sie
vollständig abgedichtet ist;
4. Führen Sie das RJ45-Kabel durch
und verbinden Sie die andere Seite mit
Ihrem Router;
5. Stecken Sie den EnverBridge-Stecker
in die Steckdose.
Option 2: Innenaufstellung（II）
1. Öffnen Sie die Abdeckung auf der
rechten Seite der EnverBridge. Run die
RJ45 Kabel durch den wasserdichten
Anschluss und verbinden Sie mit dem
Netzwerkeingang. Schließen Sie die
Abdeckung und kontrollieren Sie erneut
ob sie vollständig abgedichtet ist;
2. Führen Sie das RJ45-Kabel durch
und verbinden Sie es mit Ihrem Router;
3. Befestigen Sie die EnverBridge an
der richtigen Stelle im oder in der Nähe
des Verteilerkastens;
4. Schalten Sie den
Leitungsschutzschalter aus und
verbinden Sie das Netzkabel der
EnverBridge an die
Leitungsschutzschalter.
Dies sollte unter Anleitung von
Fachleuten geschehen.
8.AC-Verlängerungskabel vorbereiten
1） Entfernen Sie die Ummantelung der beiden Enden des Verlängerungskabels
von y=40mm und entfernen Sie die Ummantelung der inneren Drähte von x=14mm.
Stecken Sie die Metallhülsen auf die freigelegten Teile und klemmen Sie sie fest,
um die Verbindung abzuschließen;
Y=40mmR
2）Eine Seite des Verlängerungskabels mit der Installationsdose verbinden;
Y=14mmR
