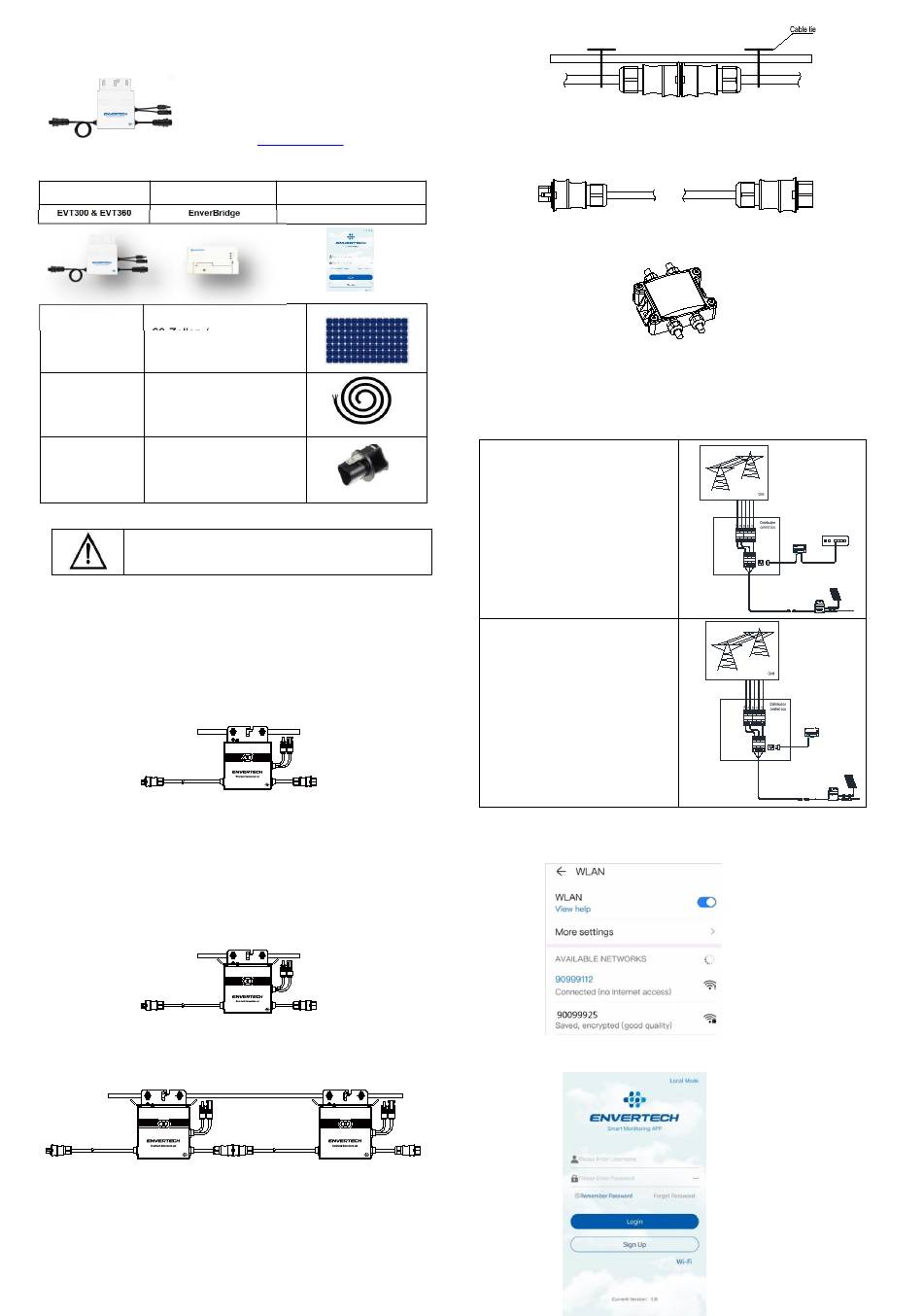

Envertech EVT300 Schnellinstallationsanleitung

Envertech EVT300 & EVT360 + EVB300
Schnellinstallationsanleitung
Bitte lesen und
Sicherheits-
können die Anleitungen oder andere technische
Dokumente
herunterladen:
Komponenten

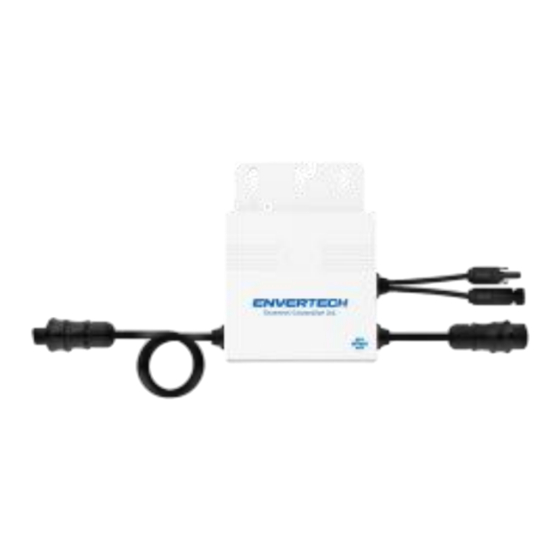

Mikro-Wechsel Überwachungsgerät
richter
EnverBridge
EVT300 & EVT360
60-Zellen /
PV-Modul
72-Zellen-Modul
AC- Zum Anschluss der
Verlänger AC-Seite an das Netz.
ungskabel Dreiadriges Kabel:
(Optional) AWG12 oder höher.
Zum Verschließen des
AC-
Endes des nicht
Endkappe
verwendeten AC-Kabels.
Hinweis: EnverView-App Version sollte 2.6 oder höher sein und die
EVB300-Firmware-Version sollte EVB300-E-N-001-14 oder höher sein.
Die Installation kann nur durchgeführt werden, wenn das System
vom Netz getrennt ist und das PV-Modul abgedeckt oder
abgeschaltet wurde.
Installation der Envertech
Mikro-Wechselrichter
1. Mikro-Wechselrichter auf dem Montagegestell montieren
Markieren Sie die geschätzte Mitte jedes PV-Moduls auf dem Montagegestell um
die Positionierung der Mikro-Wechselrichter zu erleichtern.
Montieren Sie alle Mikro-Wechselrichter unter den Modulen um Witterungseinflüsse
zu vermeiden, wobei die Marke nach unten zeigt.
Achten Sie darauf, dass sich weniger als 20 EVT300 oder 16 EVT360 in jedem
String (12AWG) befinden.
2. Erdung
Mikro-Wechselrichter und Module müssen gemäß den nationalen Normen mit dem
Schutzleiter verbunden werden.
Befestigen Sie den Erdungsleiter mit Schrauben an der Erdungsbohrung des
Mikro-Wechselrichters, damit die Erdung des Mikro-Wechselrichters realisiert
werden kann.
3. AC-Kabel des Mikro-Wechselrichters seriell anschließen
Verbinden Sie die AC-Stecker auf beide Seiten der Mikro-Wechselrichter
miteinander.
4. AC-Kabel befestigen
Befestigen Sie die AC-Kabel und Erdungskabel am Montagegestell mit
Kabelbindern.
befolgen Sie die folgenden
und Installationsanweisungen. Sie
auf unserer Website finden und
www.envertec.com
.
Überwachungs-APP
EnverView
EVT300 & EVT360
5. Unbenutzte Buchse des AC-String-Anschlusses versiegeln
Stecken Sie die Endkappe direkt in den Stecker am unbenutzten Ende, und
kontrollieren Sie ob es wirklich eingerastet ist.
6. AC-Kabel mit der Installationsdose verbinden
Schließen Sie das AC-Kabel an den Eingang der Installationsdose an.
7. EnverBridge montieren
Nehmen Sie das Netzkabel und schließen Sie es an die EVB300 an. Schrauben Sie
die Antenne an. Warten Sie 3 Minuten, bis das grüne Licht der EVB300 blinkt. Nach
dem Hochfahren der EVB300 können Sie den Betrieb aufnehmen.
1) Installation
Option 1: Ethernet-Modus
Befestigen Sie die EVB300 an der
richtigen Stelle im oder in der Nähe des
Verteilerkastens;
2. Verlegen Sie das RJ45-Kabel und
verbinden Sie die EVB300 mit Ihrem
Router;
3. Stecken Sie den Stecker des EVB300
in die Steckdose.
Option 2: Drahtloser Betrieb
Befestigen Sie die EVB300 an der
richtigen Stelle im oder in der Nähe des
Verteilerkastens innerhalb der
Reichweite des WLAN-Signals.
Schalten Sie den
Leitungsschutzschalter aus und
verbinden Sie das Netzkabel des
EVB300 mit dem
Leitungsschutzschalter.
2) Einstellung der WLAN-Konfiguration
a) Verbinden Sie das Netzwerk, dessen Name dem S/N des Monitors auf
Ihrem Handy entspricht.
b) Öffnen Sie die EnverView-App und klicken Sie auf „Wi-Fi Settings".
