Installations- und Bedienhinweise

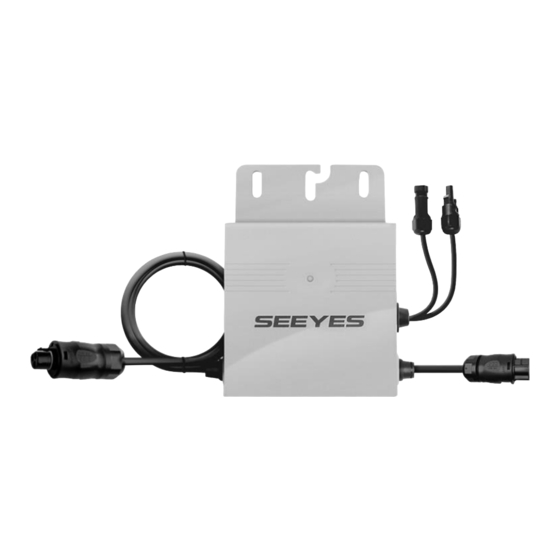

SEEYES Mikrowechselrichter EVT300 / EVT560
Grundlegende Informationen zur Installation und zum
Betrieb.
Diese Anleitung enthält grundlegende Informationen zur Installation
und Betrieb des Mikro-Wechselrichters EVT300 und EVT560. Bitte
lesen Sie diese Anleitung gründlich und vollständig, bevor Sie die
Geräte montieren und in Betrieb nehmen.
Generelle Bemerkungen zu Mikrowechselrichtern
Mikro-Wechselrichter sind dazu vorgesehen, den von einem
Solarmodul erzeugten Gleichstrom
umzuwandeln (zu „wechselrichten") und in das Netz einzuspeisen.
Ein großer Vorteil dieser kleinen Erzeugungseinheit Modul –
Wechselrichter ist dabei, dass die Umwandlung optimal gestaltet
werden kann und außerdem die Gleichspannungen auf dem Dach
nicht hoch sind. Das
Erzeugungsanlagen zu einer größeren Solaranlage erfolgt dabei
immer wechselstromseitig,
Neutralleiter der Einzelanlagen zusammengeklemmt werden (und
sich dadurch deren Ströme addieren).
Die notwendige Spannung zum Betrieb des Wechselrichters kommt
immer von der Gleichspannungsseite. Wenn Sie also einen
Wechselrichter abschalten
Gleichspannungsversorgung trennen. Trennen Sie jedoch niemals
den PV-Generator vom
Gleichspannungsseite), solange dieser noch mit dem Netz verbunden
ist. Der Inverter arbeitet netzgeführt, d.h. bevor elektr. Leistung in das
Wechselstromnetz eingespeist wird, müssen die
Frequenz und Phasenlage des Wechselstromnetzes durch den
Wechselrichter ermittelt werden. Diese Netzanalyse benötigt ca. 1
Minute, in der keine Einspeisung stattfindet. Sind diese Parameter
durch den Inverter ermittelt und im erlaubten Betriebsbereich, so
speist der Wechselrichter langsam ansteigend elektrische Leistung in
das Netz ein.
Hinweissymbole
Gefährliche Spannung!
Es müssen alle Vorsichtsmaßnahmen gegen
Stromschläge ergriffen werden.
Heiße Oberfläche! Verbrennungsgefahr!
Produkt nicht berühren!
Allgemeine Gefahr - Wichtige Sicherheits-
hinweise
Bosswerk GmbH & Co. KG - Herrenpfad 38, D-41334 Nettetal – Tel. +49 (0) 2153 / 127 82 70 -
direkt in Wechselstrom
Zusammenfassen der einzelnen
indem jeweils die Phasen
wollen, müssen Sie also
Wechselrichter (also
Spannung,
Bestimmungsgemäße Verwendung
Wie erwähnt sind die EVT300 / EVT560 Inverter dazu bestimmt, den
Gleichstrom der PV-Module in Wechselstrom umzuwandeln und ins
Netz einzuspeisen. Beachten Sie dazu die Bedienungs- und
Installationsanleitungen. Eine andere Benutzung gilt als nicht
bestimmungsgemäß. Für hieraus resultierende Schäden haftet der
Hersteller und Lieferant nicht. Diese Anleitung ist für den Monteur und
Bediener des Wechselrichters EVT300 / EVT560 bestimmt.
Allgemeine Sicherheitshinweise
Beim Betrieb dieses Gerätes stehen einzelne Geräteteile unter
gefährlicher Spannung.
Körperverletzungen oder dem Tod fuhren. Der Wechselrichter
entspricht auf der AC-Seite der Überspannungskategorie III, auf der
DC-Seite der
Betriebsspannungsbereich (-40°C .. +65°C) ist für den sicheren und
langlebigen Betrieb des Geräts einzuhalten.
▪
Das Gerät darf nur über einen festen
Anschluss (der nur mit Werkzeug zu lösen
ist) am öffentlichen Stromnetz betrieben
werden.
▪
Der Wechselrichter ist nicht für den mobilen Einsatz
gedacht
▪
Änderungen und Eingriffe etc. am Wechselrichter sind
generell verboten. Der Wechselrichter ist vergossen, die
Elektronik kann nicht repariert werden.
▪
Änderungen an Ihrer Elektroinstallation bedürfen der
Überprüfung durch eine eingetragene Elektrofachkraft.
Bei allen Montage-,
Reparaturarbeiten müssen Sie den Wechselrichter
von der Netzspannung und der DC-Spannung der
Solarmodule trennen. Um den Wechselrichter sicher
vom Netz zu trennen, muss der in der verwendeten
Phase installierte Leistungsschutzschalter („Sicherungsautomat") mit
einer Schaltleistung von 16 A und Auslösekennlinie Typ B
abgeschaltet werden. Danach kann der AC-Anschlussstecker vom
Wechselrichter sicher gelöst werden.
Installation
Überprüfen Sie die Transportverpackung auf eventuelle Schäden und
und
benachrichtigen Sie umgehend den Zustelldienst im Schadensfall.
Überprüfen Sie, ob die Daten des gelieferten Inverters (siehe Label
auf der Gehäuse-Rückseite)
Solarmodule(n) und dem örtlichen Stromnetz übereinstimmen.
Folgendes Zubehör benötigen Sie zur Montage des Wechselrichters
seine
benötigt:
die
•
2 Stk. Schrauben M8 x 16 mit großen Unterlegscheiben
z.B. DIN
Montagesystem.
Edelstahlschrauben und Unterlegscheiben.
•
1 Paar PV-Stecker vom Modul (männl. und weiblich)
System MC4 bzw. H4
•
Bei Montage eines einzelnen Geräts:
AC-Anschlusskabel, 3 polig mit Anschlussstecker- und
Buchse Betteri IP68
Bei Montage mehrerer Wechselrichter
Anschluss weiterer Wechselrichter über AC-String-Ein-
/Ausgang der jeweiligen Wechselrichter Anschlussstecker-
Betteri IP68 und ggf. Abschlusskappen / Endstücke für
unbenutzte Anschlüsse.
•
Mehrere wetterfeste, UV-stabilisierte Kabelbinder zur
Befestigung der Kabel.
Mechanische Montage
•
montieren Sie den Wechselrichter etwa mittig hinter (bzw.
unter) dem Modul, in einem schattigen, regengeschützten
Bereich
•
Um eine möglichst gute Wärmeabfuhr der Inverter zu
erzielen, sollten Sie möglichst die Geräte so montieren,
dass
Irrtümer und Technische Änderungen vorbehalten – v 1.0 - Seite 1/1
