Operating Range (Vdc):
16V~60V
Normal Voltage? (Vac):
220/230V
MPPT Voltage Range (Vdc):
22V~50V
Current (Max. Continuous) (A):
3.63A
Max. DC Input (Vdc):
Frequency? (Hz):
60V
50Hz/60Hz
Max. Input Continuous Current? (A):
14Ax2
Power Factor Range:
+/-0.90
Max. Input Short-Circuit Current (A):
25A
Maximum Units Per Branch:
6
Ingress Protection (IP):
IP67
Protective Class:
Class I
PV Microinverter
Power (Max. Continuous) (W):
800W
Overvoltage Category:
OVC III (AC Main), OVC II ( PV)
Model: EVT800
Temperature( ℃ ):
-40 ℃ to +65 ℃
User Identification Number
2
1
Envertech(Shanghai)Corporation LTD.
www.envertec.com

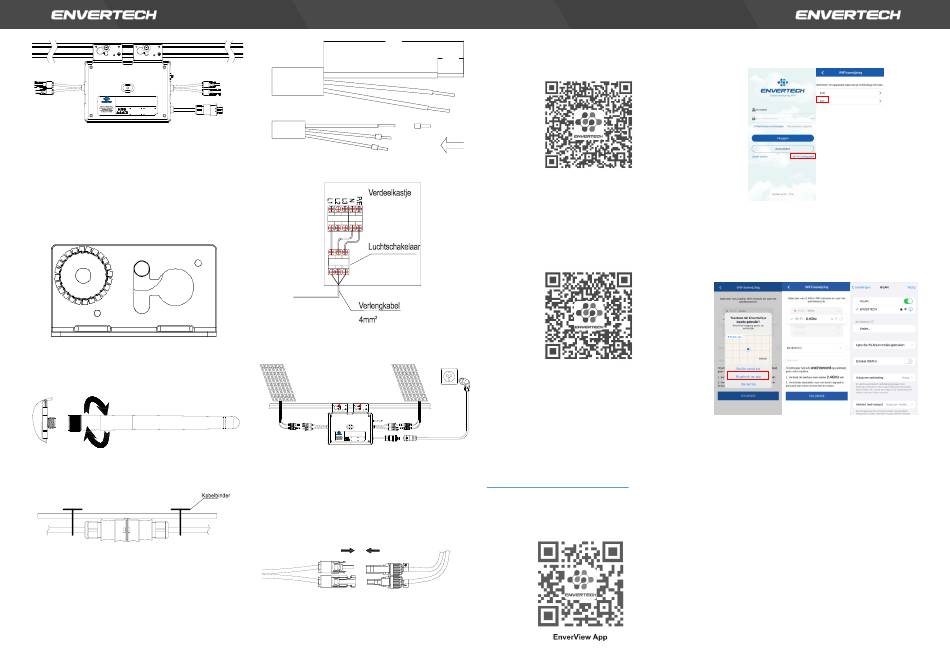

Stap 3. Het systeem aarden
Micro-omvormers en modules moeten worden
aangesloten op de aardleiding in
overeenstemming met de nationale normen.
Bevestig de schroeven aan het installatiegat van
de micro-omvormer. Zorg ervoor dat de
schroefdraad van de aardingsschroef in de brack-
et wordt gestoken om het beste aardingseffect
te krijgen.
Stap 4. WLAN-antenne installeren
Voor een beter WiFi-signaal draai je de antenne
met de klok mee tot hij stevig vastzit op de
EVT800.
Stap 5. AC-kabels vastmaken
Bevestig de AC-kabels en aardingskabels aan het
rek met tiewraps.
Stap 6. Aansluiten op het stroomnet
Optie a. Aansluiten op zekeringsautomaat
1) Verwijder 40mm van de buitenmantel van
de twee uiteinden van de verlengkabel en
verwijder 14mm van de ommanteling van
de interne draden. Plaats de metalen
klemmen op de open delen en klem ze vast
om de verbinding vast te zetten;
Y=40mmR
2) Sluit de ander kant van de verlengkabel
aan op de zekeringsautomaat.
Optie b. Steek de open delen van de
verlengkabel in de stekker en gebruik de stekker
om aan te sluiten op het stopcontact.
Operating Range (Vdc):
MPPT Voltage Range (Vdc):
16V~60V
Normal Voltage? (Vac):
Current (Max. Continuous) (A):
220/230V
Max. DC Input (Vdc):
22V~50V
60V
Frequency? (Hz):
50Hz/60Hz
3.63A
Max. Input Short-Circuit Current (A):
Max. Input Continuous Current? (A):
14Ax2
25A
Maximum Units Per Branch:
Power Factor Range:
+/-0.90
6
PV Microinverter
Ingress Protection (IP):
IP67
Protective Class:
Class I
Model: EVT800
Temperature( ℃ ):
Power (Max. Continuous) (W):
-40 ℃ to +65 ℃
800W
Overvoltage Category:
OVC III (AC Main), OVC II ( PV)
User Identification Number
2
1
Envertech(Shanghai)Corporation LTD.
www.envertec.com
Stap 7. Sluit de zonnepanelen aan op de micro-
omvormers
Monteer de zonnepanelen boven de micro-
omvormers; sluit elk zonnepaneel aan op de DC-
ingangskabels van de micro-omvormer.
Opmerking: Plaats de EVT800 zo dicht mogelijk
bij de router.
Stap 8. Het zonnepaneelsysteem inschakelen
Zorg ervoor dat alle verbindingen zijn gemaakt
29
en schakel vervolgens de zekeringsautomaat aan.
Scan deze QR-code voor installering van het
Y=14mmR
monitoringssysteem (EnverBridge).
EnverBridge Installatie
4. Garantiebeleid &
veiligheidsinformatie
Registreer uw product met de onderstaande QR-
code om u aan te melden voor de volledige
garantie; anders krijgt u slechts 2 jaar garantie.
Registreer Uw Product
5. WIFI Configuratie
Opmerking: Plaats de EVT800 zo dicht mogelijk
bij de router.
De EVT800 heeft een ingebouwde WIFI-module
waarmee je rechtstreeks verbinding kunt maken
met een router.
Webportaaladres:
https://www.envertecportal.com/
Om toegang te krijgen tot onze applicatie kun je
de QR-code hieronder scannen of 'Enverview'
zoeken in Google Play Store of Apple Store om te
downloaden.
30
a. Open de Enverview app en klik op Wi-Fi.
Selecteer "EVT" om verbinding te maken.
b. Selecteer een 2,4GHz Wi-Fi-netwerk en keer
terug naar de app. Voer vervolgens het
wachtwoord van het 2,4GHz Wi-Fi-netwerk in.
Geef de Enverview app toestemming om uw
locatie te gebruiken. Anders lukt het niet om
Wi-Fi te configureren.
Opmerking:
1. Controleer zorgvuldig het WiFi-wachtwoord,
zoals extra spaties.
2. Zorg ervoor dat de WiFi-naam en het
wachtwoord geen , ; = of andere speciale
tekens bevatten.
3. Zorg ervoor dat het huidige netwerk
waarmee je telefoon verbinding maakt
2,4GHz WiFi is en dat de verbinding tussen je
router en het internet in goede staat is.
c. Maak verbinding met het netwerk waarvan de
naam hetzelfde is als de SN van je EVT en ga
terug naar de app. Stel de Enverview app in
staat om apparaten in je lokale netwerk te
vinden en er verbinding mee te maken. Zo niet,
dan zal ook de configuratie mislukken.
31
