Envertech EVT560 Schnellinstallationsanleitung

Envertech EVT560 & EVT720+EVB300
Schnellinstallationsanleitung
Bitte lesen und befolgen Sie die folgenden Sicherheits- und
Installationsanweisungen. Sie können die Anleitungen oder
andere technische Dokumente auf unserer Website finden und
herunterladen: www.envertec.com

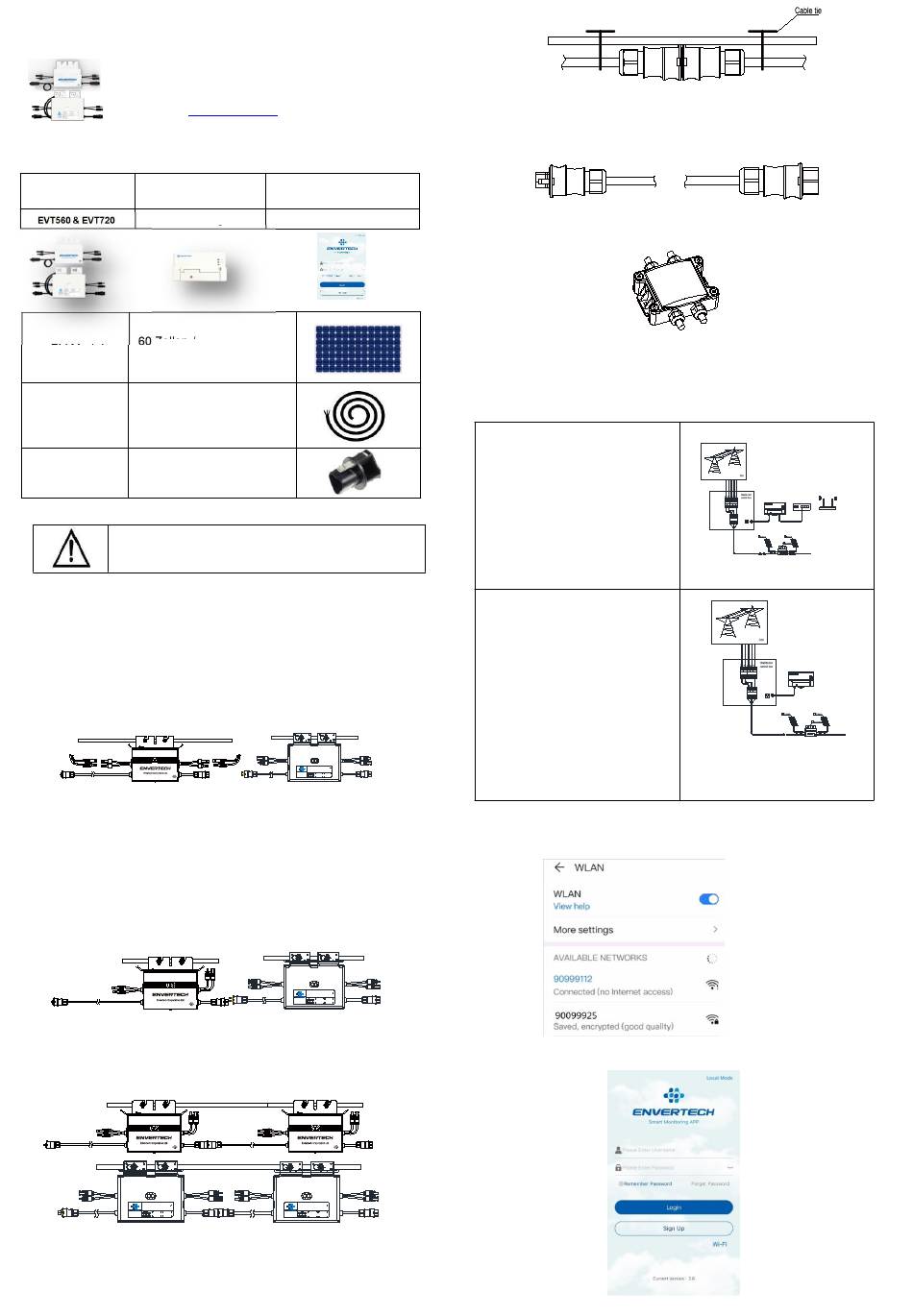

Komponenten
Mikro-Wechselricht Überwachungsgerät
er
EVT560 & EVT720 EnverBridge
60-Zellen /
PV-Modul
72-Zellen-Modul
AC-Verlän Zum Anschluss der
gerungsk AC-Seite an das Netz.
abel Dreiadriges Kabel:
(Optional) AWG12 oder höher.
Zum Versiegeln des
AC
unbenutzten
Endkappe
AC-Kabelendes.
Hinweis: EnverView-App Version sollte 2.6 oder höher sein und EVB300 Firmware
Version sollte EVB300-E-N-001-14 oder höher sein.
Die Installation kann nur durchgeführt werden, wenn das System
vom Netz getrennt ist und das PV-Modul abgedeckt oder
abgeschaltet wurde.

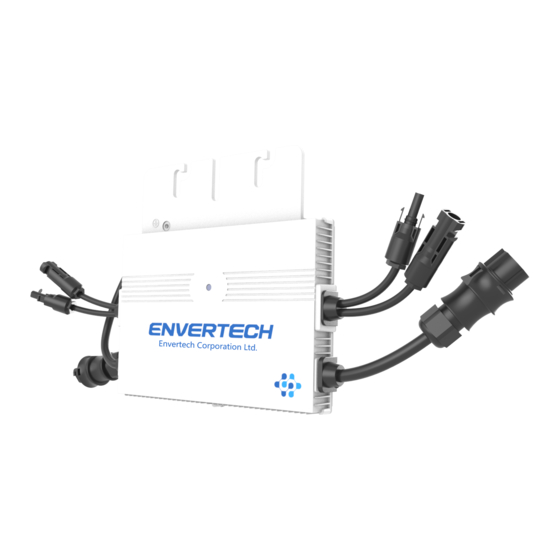

Envertech EVT560 & EVT720 Mikro-Wechselrichter
Installation
1.Mikro-Wechselrichter auf dem Montagegestell montieren
Markieren Sie ungefähr die Mitte jedes PV-Moduls auf dem Montagegestell um die
Positionierung der Mikro-Wechselrichter zu erleichtern.
Montieren Sie alle Mikro-Wechselrichter unter den Modulen um Witterungseinflüsse
zu vermeiden, wobei die Marke nach unten zeigt.
Achten Sie darauf, dass sie weniger als 10 EVT560, oder 8 EVT720 an jedem
String (12AWG) befinden.
2.Erdung
Mikro-Wechselrichter und Module müssen gemäß den nationalen Normen mit dem
Schutzleiter verbunden werden.
Befestigen Sie den Erdungsleiter mit Schrauben an der Erdungsbohrung des
Mikro-Wechselrichters, damit die Erdung des Mikro-Wechselrichters realisiert
werden kann.
3.Mikro-Wechselrichter AC-Kabel seriell verbinden
Verbinden Sie die AC-Stecker auf beiden Seiten der Mikro-Wechselrichter
miteinander.
Operating range (Vdc): 18V~54V Normal Voltage? (Vac): 220/230V
MPPT Voltage Range (Vdc): 24V~45V Current (Max. continuous) (A): 3.27A
Max. DC input (Vdc): 54V Frequency? (Hz): 50Hz 60Hz
Max. input continuous current? (A): 12Ax2 Power Factor Range: +/-0.95
Max. input short-circuit current (A): 15A Maximum units per branch: 7
Ingress protection (IP): IP67 Protective class: Class I
Power (Max. continuous) (W): 720W Overvoltage category: OVC III (AC Main), OVC II ( PV)
Temperature(℃): -40 ℃ to +65 ℃
PV Microinverter User Identification Number
Model ： EVT720
Zhejiang Envertech Corporation Ltd. 2 1
www.envertec.com
4.AC-Kabel befestigen
Befestigen Sie die AC-Kabel und Erdungskabel am Montagegestell mit
Kabelbindern.
.
Überwachung APP
EnverView
Operating range (Vdc): Normal Voltage? (Vac):
MPPT Voltage Range (Vdc): 24V~45V 18V~54V Current (Max. continuous) (A): 3.27A 220/230V
Max. DC input (Vdc): 54V Frequency? (Hz): 50Hz 60Hz
Max. input short-circuit current (A): Max. input continuous current? (A): 12Ax2 Maximum units per branch: Power Factor Range: +/-0.95
Ingress protection (IP): 15A IP67 Protective class: Class I 7
Power (Max. continuous) (W): 720W Overvoltage category: OVC III (AC Main), OVC II ( PV)
Temperature( ℃ ): -40 ℃ to +65 ℃
PV Microinverter User Identification Number
Model ： EVT720
Zhejiang Envertech Corporation Ltd. 2 1
www.envertec.com
Operating range (Vdc): 18V~54V Normal Voltage? (Vac): 220/230V
MPPT Voltage Range (Vdc): 24V~45V Current (Max. continuous) (A): 3.27A
Max. DC input (Vdc): 54V Frequency? (Hz): 50Hz 60Hz
Max. input continuous current? (A): 12Ax2 Power Factor Range: +/-0.95
Max. input short-circuit current (A): Ingress protection (IP): 15A Maximum units per branch: 7
Power (Max. continuous) (W): 720W IP67 Protective class: Overvoltage category: OVC III (AC Main), OVC II ( PV) Class I
Temperature( ℃ ): -40 ℃ to +65 ℃
PV Microinverter User Identification Number
Model ： EVT720
2 1
Zhejiang Envertech Corporation Ltd.
www.envertec.com
Operating range (Vdc): 18V~54V Normal Voltage? (Vac): 220/230V
MPPT Voltage Range (Vdc): 24V~45V Current (Max. continuous) (A): 3.27A
Max. DC input (Vdc): 54V Frequency? (Hz): 50Hz 60Hz
Max. input continuous current? (A): 12Ax2 Power Factor Range: +/-0.95
Max. input short-circuit current (A): 15A Maximum units per branch: 7
Ingress protection (IP): IP67 Protective class: Class I
Power (Max. continuous) (W): 720W Overvoltage category: OVC III (AC Main), OVC II ( PV)
Temperature(℃): -40 ℃ to +65 ℃
PV Microinverter User Identification Number
Model ： EVT720
2 1
Zhejiang Envertech Corporation Ltd.
www.envertec.com
5.Unbenutzte Buchse des AC-String-Anschlusses versiegeln
Stecken Sie die Endkappe direkt in den Stecker am unbenutzten Ende, und
kontrollieren Sie ob es wirklich eingerastet ist.
6.AC-Kabel mit der Installationsdose verbinden
Verbinden Sie das AC-Kabel mit dem Eingang der Installationsdose.
7.EnverBridge montieren
Nehmen Sie das Netzkabel heraus und schließen Sie es an die EVB300 an,
Schrauben Sie die Antenne an. Warten Sie 3 Minuten, bis das grüne Licht der
EVB300 blinkt. Nach dem Hochfahren der EVB300 können Sie den Betrieb
aufnehmen.
1) Installation
Option 1: Ethernet-Modus
Befestigen Sie die EVB300 an der
richtigen Stelle im oder in der Nähe des
Verteilerkastens;
2. Führen Sie das RJ45-Kabel durch
und verbinden Sie die EVB300 mit
Ihrem Router;
3. Stecken Sie den Stecker des EVB300
in die Steckdose.
Option 2: Drahtloser Betrieb
Befestigen Sie die EVB300 an der
richtigen Stelle im oder in der Nähe des
Verteilerkastens innerhalb der
Reichweite des WLAN-Signals.
Schalten Sie den
Leitungsschutzschalter aus und
schließen Sie die EVB300 an die
Leitungsschutzschalter an.
2) Einstellung der WLAN-Konfiguration
a) Verbinden Sie das Netzwerk, dessen Name dem S/N des Monitors auf
Ihrem Handy entspricht.
b) Öffnen Sie die EnverView-App und klicken Sie auf „Wi-Fi Settings".
1 1
2
1 1
2
