- Seite 12 Inhalt Lieferumfang .......................15 Bezeichnungen von Gerätekomponenten ...............16 Installationsanweisungen ..................18 Stromversorgungsanschlüsse ............................ 18 Betriebsanleitung .......................19 Bildschirmmenü-Steuerung verwenden ....................... 19 Beschreibung der Joystick-Bedienung ..................... 19 Beschreibung der Zoom- & Fokus-Einstellung ..................19 Bildschirmmenü starten .............................. 19 Steuerungsmenü ................................20 Weitere Informationen ....................21...
-
Seite 13: Sicherheitsanweisungen
Sicherheitsanweisungen Sicherheitshinweise allgemein • Bevor Sie das System anschließen und in Betrieb nehmen, lesen Sie zuerst diese Sicherheitshinweise und die Betriebsanleitung. • Bewahren Sie die Betriebsanleitung sorgfältig zur späteren Verwendung auf. • Montage, Inbetriebnahme und Wartung des Systems darf nur durch dafür autorisierte Personen vorge- nommen und entsprechend den Installationsanweisungen - unter Beachtung aller mitgeltenden Normen und Richtlinien - durchgeführt werden. -
Seite 14: Grafische Symbole
• Bei abgedunkelter Umgebung und direktem Blick in den IR-Scheinwerfer ist ein Sicherheitsabstand von > 1 m zum Scheinwerfer einzuhalten. • Unsichtbare LED Strahlung nicht direkt mit optischen Instrumenten (z.B. Lupe, Vergrößerungsglas oder Mikroskop) betrachten, da sie eine Augengefährdung verursachen kann, LED Klasse 1M. •... -
Seite 15: Lieferumfang

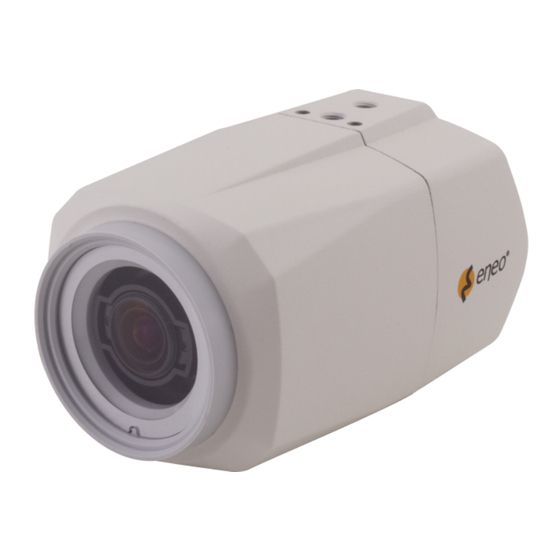

Lieferumfang • Zoom-Boxkamera • Betriebsanleitung... -
Seite 16: Bezeichnungen Von Gerätekomponenten
Bezeichnungen von Gerätekomponenten Montagelöcher (Oben / Unten) Hinteres Gehäuse Vorderes Gehäuse Fenster... - Seite 17 B Joystick zur Bildschirmmenü-Steuerung C Stromversorgungsanschluss (24V AC / 12V DC) D RS-485 / IR-Anschluss E HD-TVI Ausgangsbuchse F LED-Stromanzeige G Video Ausgangsbuchse (BNC) H Lüftungslöcher...
-
Seite 18: Installationsanweisungen
Installationsanweisungen ACHTUNG: Die Montagehalterung sollte an einem Bauelement wie etwa Beton, Hartholz, einem Wandständer oder Deckenbal- ken befestigt werden, welches das Gewicht der Kamera trägt. Verwenden Sie, falls erforderlich, geeignetes Befestigungsmateri- al (z.B. Dübel) anstelle des mitgelieferten Materials. • Stellen Sie vor der Installation sicher, dass die Spannungszufuhr unterbrochen ist. •... -
Seite 19: Betriebsanleitung
Betriebsanleitung Bildschirmmenü-Steuerung verwenden Zugriff und Steuerung des Konfigurationsmenüs können über den Joystick zur Bild- schirmmenü-Steuerung an der Kamera und einen Service Monitor erfolgen. Fünf Befehle stehen mit dem Joystick zur Verfügung. Beschreibung der Joystick-Bedienung 1. SET-Taste (●): Zum Zugreifen auf das Menü oder Eingeben der Einstellung. Um in das Hauptmenü... -
Seite 20: Steuerungsmenü
MENU V3.xx 1. ZOOM/FOCUS ↵ ↵ 2. EXPOSURE NORMAL 3. SCENE ENHANCE 4. 3D-NR 5. DAY/NIGHT ↵ ↵ 6. PICT ADJUST ↵ 7. SPECIAL ↵ 8. SYSTEM 9. EXIT SAVE&EXIT ↵ Steuerungsmenü MAIN DEFAULT (Standard) BESCHREIBUNG Zur Einstellung von FOCUS MODE (Fokus-Modus), D-ZOOM (Digitaler ZOOM/FOCUS Zoom), HOME POSITION (Ausgangsposition), LENS REFRESH (Au- tomati- sche Objektivinitialisierung) und LENS INIT. -
Seite 21: Weitere Informationen
UTC CONTROL (UTC Steuerung), LANGUAGE (Sprache), FACTORY DEFAULT (Werkseinstellungen). SAVE & EXIT – Menü nach Speicherung der Parameter verlassen. EXIT – EXIT Verlassen des Menüs ohne zu speichern. Weitere Informationen Dieses Handbuch ist auch auf der eneo-Webseite unter www.eneo-security.com verfügbar.
