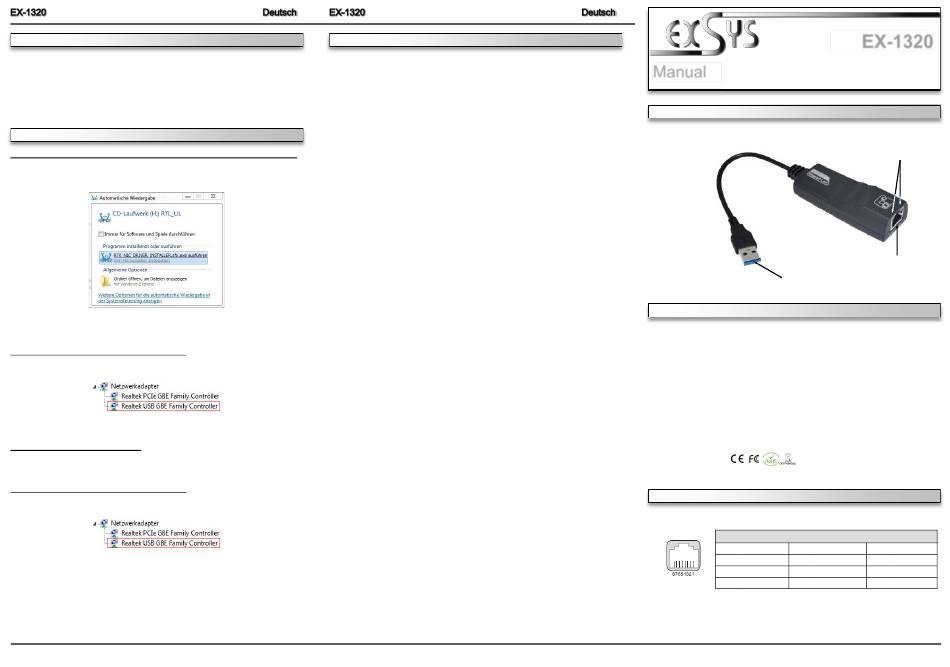

HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1320 geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Verbinden Sie die EX-1320 mit einer A-Buchse an Ihrem PC.
2.
Nun können Sie ein Netzwerkkabel an die EX-1320 anschließen.
TREIBER INSTALLATION
Windows XP/ Vista/ 7/ 8.x/ Windows Server 2003 & 2008R2 & 2012
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1320 und zeigt
Ihnen diesen als „USB 10/100/1000 LAN" im Gerätemanager an. Nun benötigt die EX-1320
die korrekten Treiber. Es erscheint nun automatisch folgendes Fenster:
Nun führen Sie den „RTK NIC DRIVER" Installer aus. Nach abgeschlossener Installation wird
die EX-1320 automatisch installiert und kann nun verwendet werden.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Netzwerkadapter" folgenden
Eintrag sehen:
Ist dieser oder ähnliche Einträge vorhanden, ist die EX-1320 richtig installiert.
Windows 10 & Server 2012 R2
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX-1320 automatisch
und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Netzwerkadapter" folgenden
Eintrag sehen:
Ist dieser oder ähnliche Einträge vorhanden, ist die EX-1320 richtig installiert.
2
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
3
Manual
Vers. 1.0 / 12.05.16
LAYOUT
USB 3.0 A-Plug
for connect to PC
DESCRIPTION & TECHNICAL INFORMATION
The EX-1320 provides 1 USB 3.0 A-Plug for connect to PC and 1 RJ45 port. The EX-1320
gives you an easy way to integrate your desktop PC or notebook into a 10/100/1000Mbps
network or to connect a device. It supports all USB connections from 1.1 to 3.0. It provides a
secure and very high data transfer on the USB 3.0 interface. It uses data transfer rates up to
5Gbit/s! The RJ45 port is supported by an Realtek chipset. The EX-1320 support the Bus
Powered mode. It is not possible to change the address or IRQ settings manually, they will be
obtained automatically by the system (BIOS) and operating system.
Compatibility:
USB 1.1, 2.0, 3.0 / TCP/IP 10/100/1000
Operating system:
Windows XP / Vista/ 7/ 8.x/ 10/ Server 20xx, Linux, MAC OS
Connectors:
1x USB 3.0 A-Plug, 1x RJ45 Gigabit Ethernet Port
Extent of delivery:
EX-1320, Manual
Certificates:
CONNECTORS
RJ45 Port:
RJ45 Port
Pin
Signal
Pin
1
BI_DA+
4
BI_DC+
2
BI_DA-
5
3
BI_DB+
6
4
EX-1320
Status LED´s
RJ45 Port
Signal
Pin
Signal
7
BI_DD+
BI_DC-
8
BI_DD-
BI_DB-
