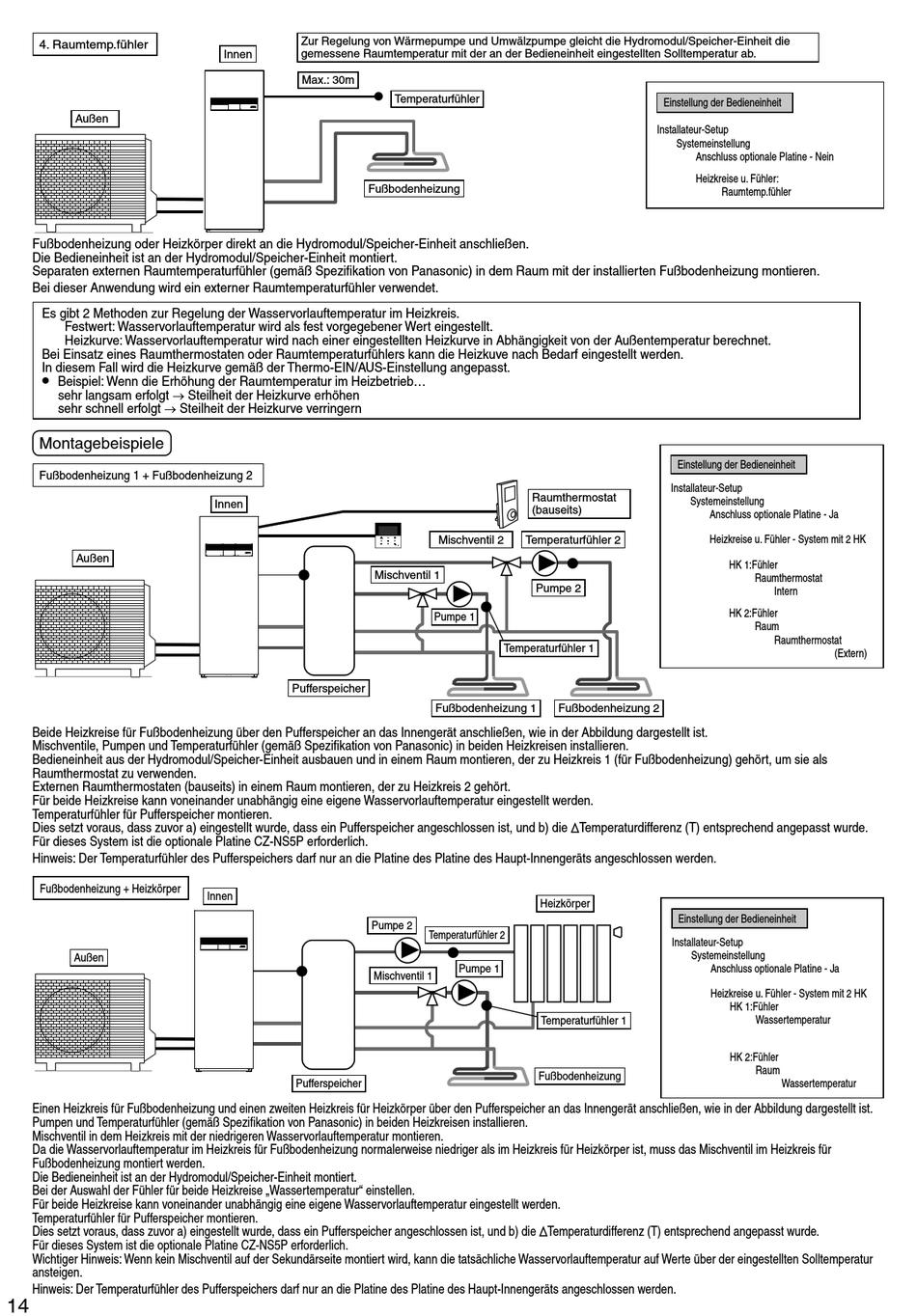

4. Raumtemp.fühler
Außen
Fußbodenheizung oder Heizkörper direkt an die Hydromodul/Speicher-Einheit anschließen.
Die Bedieneinheit ist an der Hydromodul/Speicher-Einheit montiert.
Separaten externen Raumtemperaturfühler (gemäß Spezifi kation von Panasonic) in dem Raum mit der installierten Fußbodenheizung montieren.
Bei dieser Anwendung wird ein externer Raumtemperaturfühler verwendet.
Es gibt 2 Methoden zur Regelung der Wasservorlauftemperatur im Heizkreis.
Festwert: Wasservorlauftemperatur wird als fest vorgegebener Wert eingestellt.
Heizkurve: Wasservorlauftemperatur wird nach einer eingestellten Heizkurve in Abhängigkeit von der Außentemperatur berechnet.
Bei Einsatz eines Raumthermostaten oder Raumtemperaturfühlers kann die Heizkuve nach Bedarf eingestellt werden.
In diesem Fall wird die Heizkurve gemäß der Thermo-EIN/AUS-Einstellung angepasst.
•
Beispiel: Wenn die Erhöhung der Raumtemperatur im Heizbetrieb...
sehr langsam erfolgt Steilheit der Heizkurve erhöhen
sehr schnell erfolgt Steilheit der Heizkurve verringern
Montagebeispiele
Fußbodenheizung 1 + Fußbodenheizung 2
Außen
Beide Heizkreise für Fußbodenheizung über den Pufferspeicher an das Innengerät anschließen, wie in der Abbildung dargestellt ist.
Mischventile, Pumpen und Temperaturfühler (gemäß Spezifi kation von Panasonic) in beiden Heizkreisen installieren.
Bedieneinheit aus der Hydromodul/Speicher-Einheit ausbauen und in einem Raum montieren, der zu Heizkreis 1 (für Fußbodenheizung) gehört, um sie als
Raumthermostat zu verwenden.
Externen Raumthermostaten (bauseits) in einem Raum montieren, der zu Heizkreis 2 gehört.
Für beide Heizkreise kann voneinander unabhängig eine eigene Wasservorlauftemperatur eingestellt werden.
Temperaturfühler für Pufferspeicher montieren.
Dies setzt voraus, dass zuvor a) eingestellt wurde, dass ein Pufferspeicher angeschlossen ist, und b) die Temperaturdifferenz (T) entsprechend angepasst wurde.
Für dieses System ist die optionale Platine CZ-NS5P erforderlich.
Hinweis: Der Temperaturfühler des Pufferspeichers darf nur an die Platine des Platine des Haupt-Innengeräts angeschlossen werden.
Fußbodenheizung + Heizkörper
Außen
Einen Heizkreis für Fußbodenheizung und einen zweiten Heizkreis für Heizkörper über den Pufferspeicher an das Innengerät anschließen, wie in der Abbildung dargestellt ist.
Pumpen und Temperaturfühler (gemäß Spezifi kation von Panasonic) in beiden Heizkreisen installieren.
Mischventil in dem Heizkreis mit der niedrigeren Wasservorlauftemperatur montieren.
Da die Wasservorlauftemperatur im Heizkreis für Fußbodenheizung normalerweise niedriger als im Heizkreis für Heizkörper ist, muss das Mischventil im Heizkreis für
Fußbodenheizung montiert werden.
Die Bedieneinheit ist an der Hydromodul/Speicher-Einheit montiert.
Bei der Auswahl der Fühler für beide Heizkreise „Wassertemperatur" einstellen.
Für beide Heizkreise kann voneinander unabhängig eine eigene Wasservorlauftemperatur eingestellt werden.
Temperaturfühler für Pufferspeicher montieren.
Dies setzt voraus, dass zuvor a) eingestellt wurde, dass ein Pufferspeicher angeschlossen ist, und b) die Temperaturdifferenz (T) entsprechend angepasst wurde.
Für dieses System ist die optionale Platine CZ-NS5P erforderlich.
Wichtiger Hinweis: Wenn kein Mischventil auf der Sekundärseite montiert wird, kann die tatsächliche Wasservorlauftemperatur auf Werte über der eingestellten Solltemperatur
ansteigen.
Hinweis: Der Temperaturfühler des Pufferspeichers darf nur an die Platine des Platine des Haupt-Innengeräts angeschlossen werden.
14
Zur Regelung von Wärmepumpe und Umwälzpumpe gleicht die Hydromodul/Speicher-Einheit die
gemessene Raumtemperatur mit der an der Bedieneinheit eingestellten Solltemperatur ab.
Innen
Max.: 30m
Fußbodenheizung
Innen
Mischventil 1
Pufferspeicher
Innen
Pumpe 2
Mischventil 1
Pufferspeicher
Temperaturfühler
Raumthermostat
(bauseits)
Mischventil 2
Temperaturfühler 2
Pumpe 2
Pumpe 1
Temperaturfühler 1
Fußbodenheizung 1
Fußbodenheizung 2
Heizkörper
Temperaturfühler 2
Pumpe 1
Temperaturfühler 1
Fußbodenheizung
Einstellung der Bedieneinheit
Installateur-Setup
Systemeinstellung
Anschluss optionale Platine - Nein
Heizkreise u. Fühler:
Raumtemp.fühler
Einstellung der Bedieneinheit
Installateur-Setup
Systemeinstellung
Anschluss optionale Platine - Ja
Heizkreise u. Fühler - System mit 2 HK
HK 1:Fühler
Raumthermostat
Intern
HK 2:Fühler
Raum
Raumthermostat
Einstellung der Bedieneinheit
Installateur-Setup
Systemeinstellung
Anschluss optionale Platine - Ja
Heizkreise u. Fühler - System mit 2 HK
HK 1:Fühler
Wassertemperatur
HK 2:Fühler
Raum
Wassertemperatur
(Extern)
