Votronic MPP 170 CI Montage- Und Bedienungsanleitung

Montage- und Bedienungsanleitung

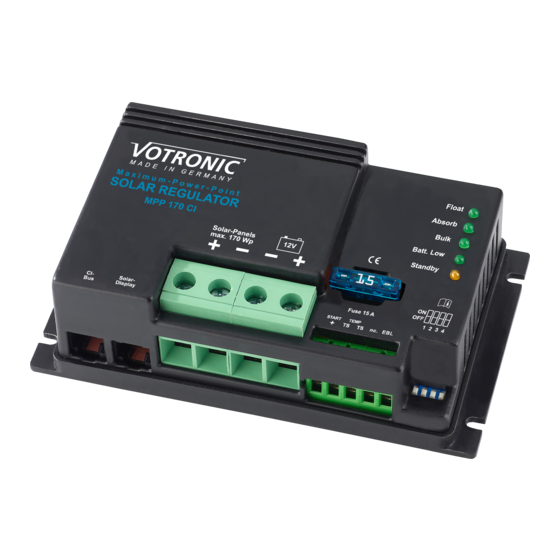

Solar-Regler MPP 170 CI
Solar-Regler MPP 260 CI
Solar-Regler MPP 360 CI
Solar-Regler MPP 440 CI
Bitte lesen Sie diese Montage- und Bedienungsanleitung vollständig,
insbesondere die Seite 2 „Sicherheitsrichtlinien und zweckbestimmte Anwendung",
bevor Sie mit dem Anschluss und der Inbetriebnahme beginnen.
MPP Solar-Regler für hochwertige Reisemobile, Caravan und den Marinebereich.
Votronic Solar-Regler der Serie „MPP" (Maximum-Power-Point) mit „IU1oU2"-Ladekennlinie werden als Bindeglied
zwischen Solar-Panel(s) und Batterie(n) geschaltet.
Bei der MPP-Technologie ermittelt der Regler immerzu automatisch mehrmals pro Sekunde die maximale
Leistungsausbeute (MPP) der Solar-Module. Er transformiert dann den Spannungsüberschuss des Solar-Moduls auf einen
höheren Ladestrom für die Batterie um (verwirklicht durch Hochfrequenz-Schaltreglertechnologie mit hohem
Wirkungsgrad). Dieser Ladestromzugewinn sorgt für kürzere Ladezeiten und die bestmögliche Leistungsausnutzung der
Solaranlage.
Die MPP Solar-Regler arbeiten vollautomatisch, sind wartungsfrei und bieten folgende Funktionen:
• MPP-Ladestrom-Zunahme gegenüber herkömmlichen Reglern durch den Einsatz modernster Reglertechnologie
(Mikroprozessor) um 10 % bis 30 % (Wirkungsgrad > 95 %). Das Leistungsplus zeigt sich insbesondere zur kühleren
Jahreszeit und z. B. bei Hochnebellagen, geringerer und diffuser Beleuchtung (Überwinterung).
• 8 umschaltbare Ladekennlinien zur optimalen Ladung und Erhaltung von Blei-Gel-/dryfit-, AGM-/Vlies- oder
Säure-/Nass-Batterien sowie LiFePO4-Batterien (s. Tabelle 1).
• Die Ladespannung ist frei von Spitzen und so geregelt, dass ein Überladen der Batterien ausgeschlossen ist.
• Zwei Batterie-Ladeausgänge: Automatisches Laden der Hauptversorgungs-Batterie (12V) sowie Stützladung und
Ladeerhaltung (max. 1 A) der Fahrzeug-Starterbatterie (Start) mit Schutz vor Überladung.
• Überwachungsfreie Ladung: Serienmäßiger Schutz gegen Überlast, Überhitzung, Verpolung und Batterie-
Rückentladung (bei zu geringer Solarleistung z. B. Dämmerung, nachts etc.).
• Parallel-/Puffer-Betrieb: Einhaltung der Ladevorschriften auch bei gleichzeitigem Betrieb von Verbrauchern.
• Überladeschutz: Regelt den Ladestrom der Batterie bei zu viel Solarleistung und voller Batterie zurück, sorgt bei
Stromverbrauch durch sofortiges Nachladen für einen möglichst hohen Ladezustand der Batterie.
• „IU1oU2"-Ladekennlinie: Definierte Ladespannungserhöhung (U1) verhindert schädliche Säureschichtungen (Blei) und
sorgt für Ausgleichsladung der einzelnen Batteriezellen (Blei und Lith.), danach automatische Erhaltungsladung (U2).
• Ladekabel-Kompensation: Spannungsverluste auf den Ladekabeln werden automatisch ausgeregelt.
• Bordnetzfilter: Problemloser Parallelbetrieb mit Wind- und Motorgeneratoren, Netz-Ladegeräten, Lichtmaschinen etc.
• CI-Bus Anschluss: zum Anzeigen aller relevanten Daten auf einem zentralen Fahrzeugdisplay.
• Messausgang für EBL, evtl. vorhandener Elektroblock im Wohnbereich des Fahrzeugs: Ermöglicht die bequeme
Verwendung einer im Elektroblock eingebauten (Solar-) Stromanzeige zur Kontrolle der Solar-Anlage.
• Schaltausgang „AES" (nur MPP 260 CI, MPP 360 CI und MPP 440 CI):
Bewirkt bei dauerhaft reichlich Solar-Leistungsüberschuss das automatische Umschalten von Kühlschränken mit „AES"
(Automatic Energy Selector, Electrolux/Dometic) von Gas- auf 12 V-Betrieb.
• Anschluss für Batterie-Temperatur-Sensor (Art.-Nr. 2001):
Bei Blei-Batterien erfolgt die automatische Anpassung der Ladespannung an die Batterie-Temperatur, bewirkt bei
Kälte eine bessere Vollladung der schwächeren Batterie, bei sommerlichen Temperaturen wird unnötige
Batteriegasung und -belastung vermieden.
LiFePO4-Batterien: Batterieschutz bei hohen und insbesondere bei tiefen Temperaturen.
Temperatur-Sensor zwingend notwendig bei eingestellter Lithium-Kennlinie!
• Steckerfertig für den Anschluss von diversen Votronic Solar-Anzeigegeräten zur optimalen Kontrolle der Anlage:
z.B. LCD-Solar-Computer S: LCD-Display mit Anzeigeumfang: Batteriespannung, Ladestrom, Ladeleistung,
(12 V / 13A / 170 Wp)
(12 V / 18,5A / 260 Wp)
(12 V / 26A / 360 Wp)
(12 V / 32A / 440 Wp)
eingelagerte Kapazität und Energie (V, A, W, Ah, Wh), Art.-Nr.: 1250.
Nr. 1712
Nr. 1717
Nr. 1722
Nr. 1730
