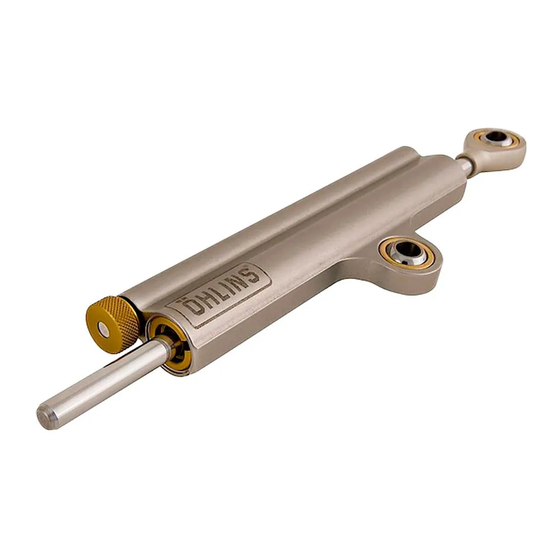

Lenkungsdämpfer für Yamaha R1
SD 027
Montage-Anleitung
ACHTUNG!
Bevor Sie den Lenkungsdämpfer einbauen,
überprüfen Sie den Inhalt der Verpackung.
Sollte etwas fehlen, informieren Sie umgehend
Ihren ÖHLINS-Händler! (www.ohlins.eu)
Verpackungs-Inhalt
Lenkungsdämpfer
L-Dämpfer-Befestigung
Schraube M8 x 40
Buchse
Teflon-Scheibe
ÖHLINS-Aufkleber
ÖHLINS-Montage-Anleitung 07261-01
Hinweis!
Während Lagerung und Transport, besonders
bei hohen Temperaturen, können Montage-
Schmierstoffe
oder
und die Verpackung von innen verunreinigen.
Dies hat keinen Einfluss auf die Funktion Ihres
ÖHLINS-Lenkungsdämpfers. Bitte reinigen Sie
diesen vor dem Einbau gründlich!
WARNUNG!
Lesen Sie bitte vor dem Einbau des Produktes
die ÖHLINS-Bedienungsanleitung genau
durch! Der Lenkungsdämpfer ist ein wichtiges
technisches-Element, welches die Stabilität des
Fahrzeugs mit beeinflusst.
Teile-Nr.
Menge
02261-20
1
02230-09
1
01046-21
1
02238-05
1
02259-01
1
00192-01
2
1
Schutz-Öle
austreten
Werbung
Verwandte Anleitungen für Ohlins SD 027
Inhaltszusammenfassung für Ohlins SD 027
- Seite 1 ACHTUNG! Bevor Sie den Lenkungsdämpfer einbauen, überprüfen Sie den Inhalt der Verpackung. Sollte etwas fehlen, informieren Sie umgehend Ihren ÖHLINS-Händler! (www.ohlins.eu) Verpackungs-Inhalt Teile-Nr. Menge Lenkungsdämpfer 02261-20 L-Dämpfer-Befestigung 02230-09 Schraube M8 x 40 01046-21 Buchse 02238-05 Teflon-Scheibe 02259-01 ÖHLINS-Aufkleber 00192-01 ÖHLINS-Montage-Anleitung 07261-01 Hinweis! Während Lagerung und Transport, besonders...
- Seite 2 Montage-Anleitung WARNUNG! Grundsätzlich empfehlen wir die Montage durch Montieren Sie den ÖHLINS-Lenkungsdämpfer einen autorisierten ÖHLINS-Händler. an die Original-Befestigung. Verwenden Sie den Bolzen (01046-21), die Original- Ziehen Sie für die Montage das Service- Mutter und die Buchse (02238-05) für die Handbuch des Fahrzeuges zurate. Lageraugen-Aufnahme.
- Seite 3 Montage-Anleitung Hinweis! Stellen Sie sicher, dass sämtliche ACHTUNG! Verschraubungen und Befestigungen der Vergewissern Sie sich nochmals, dass Vorgabe entsprechend angezogen sind, und der Lenkungsdämpfer weder beim dass nichts den Lenkungsdämpfer in seiner linken noch beim rechten Bewegung stört oder beeinflusst. Lenkeinschlag auf Block geht.
- Seite 4 © ÖHLINS Racing AB: Alle Rechte ÖHLINS Racing AB vorbehalten. Jeglicher Nachdruck Box 722 oder nicht erlaubte Verwendung ohne S-194 27 Upplands Väsby, Sweden schriftliche Genehmigung von ÖHLINS Phone +46 8 590 025 00 Racing AB wird verfolgt! fax +46 8 590 025 80 www.ohlins.com...
