2. Montageanweisung
2.1 Wandmontage
Die Fernbedienung FEZ ist zur Montage auf
Schalterdosen und auf ebenem Untergrund
geeignet.
Klappen Sie den Frontdeckel nach unten.
Lösen Sie die Arretierschraube (Abb. ) mit
einem Schraubendreher (Viertelumdrehung
nach links) und heben Sie das Reglerteil vom
Sockel ab, ohne es zu verkanten.
Befestigen Sie den Sockel (Abb. 4) mit den zur
Verfügung stehenden 7 Befestigungslöchern
auf einer Schalterdose oder an einer geeig-
neten Stelle an der Wand.
2.2 Elektrischer Anschluss
Der elektrische Anschluss ist entsprechend
Abb. 4 durchzuführen. Die fünfadrige An-
schlussleitung (ohne Schutzleiter) muss einen
Mindestquerschnitt von 0,5 mm² aufweisen
und darf eine maximale Leitungslänge von
0 m nicht überschreiten.
Drücken Sie die Anschlußleitungen flach in
den Sockel.
Setzen Sie den Uhrenthermostaten auf den
verdrahteten Sockel auf.
Verriegeln Sie die Befestigungsschraube
(Abb. ), indem Sie den Schlitz in Rechtsdre-
hung (Vierteldrehung) auf horizontale Position
drehen.
2.3 Vorschriften
Es gelten die DIN-Normen, VDE-Bestimmun-
gen und VDI-Richtlinien, sowie allgemeine
Unfallverhütungsvorschriften und Arbeitsstät-
tenverordnungen.
2.4 Technische Daten
Bestell-Nr.:
18558
Abmessungen:
H =78, B =160, C =45 mm
Gehäuse:
Kunststoffgehäuse zur
Wandmontage (Aufputz)
Farbe:
reinweiß, ähnlich RAL 9010
Betriebsspannung: 4 - 48 VDC
Schutzart:
IP 0
4
für den Fachmann

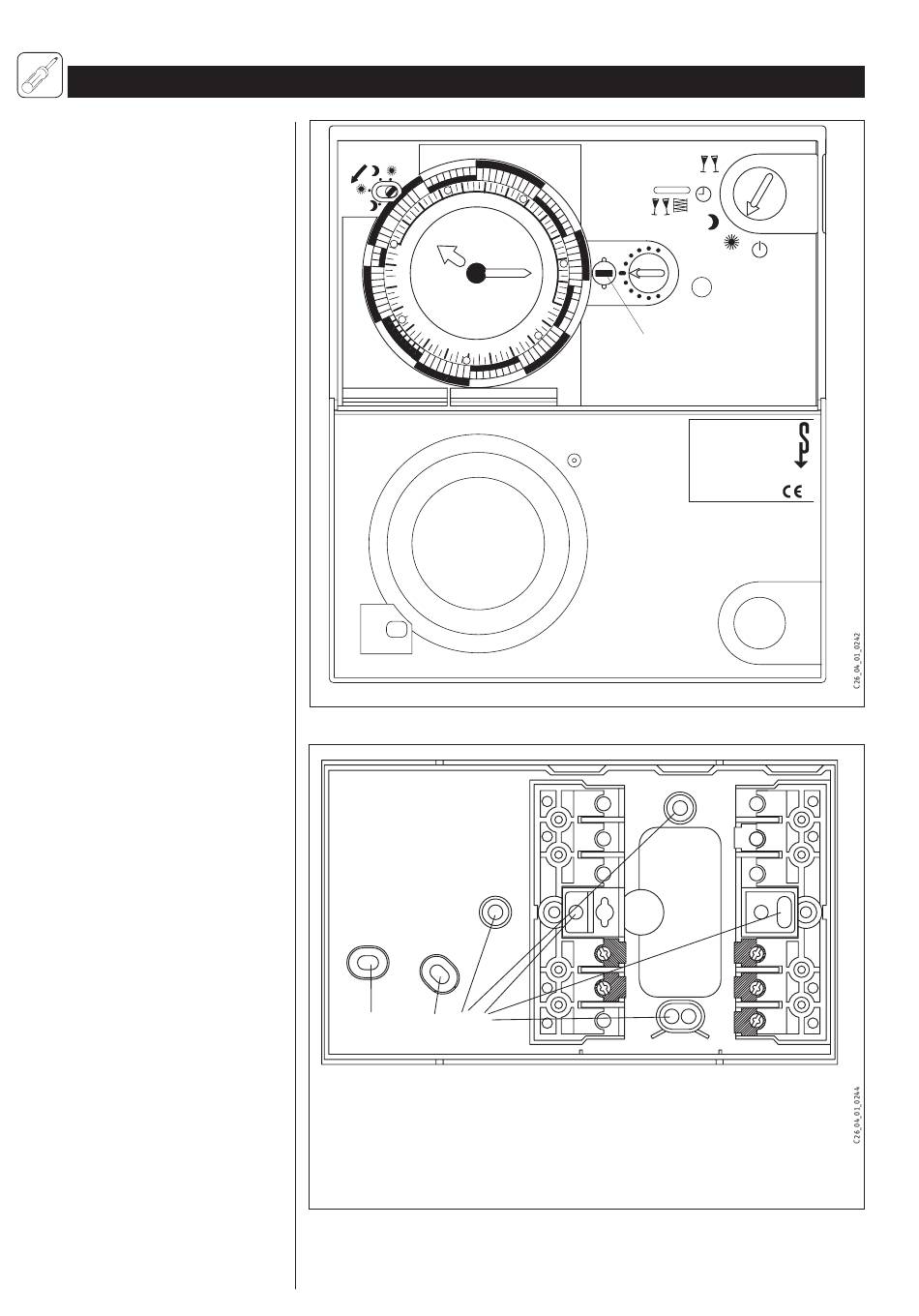

Abb.
Wandbefestigungslöcher
Abb. 4
6
2
Arretierschraube
(in Horizontalstellung verriegelt)
Fernbedienung für LWZ
Gerätetyp
Bestell-Nr.
Herstell-Nr.
Fabrik-Nr.
Nennspannung
Nennstrom
Schutzart
Max.-Temp.
Frontdeckel nach unten geklappt
1
2
3
4
5
6
Klemmenbelegung
4
=
P (0V)
5
=
4 - 48 V
10 =
Aus
11 =
Party
1 =
Tag
CL
FEZ
185358
xxxx
xxxxxx
24 - 48 VDC
10 mA
IP 20
T40
7
8
9
10
11
12
