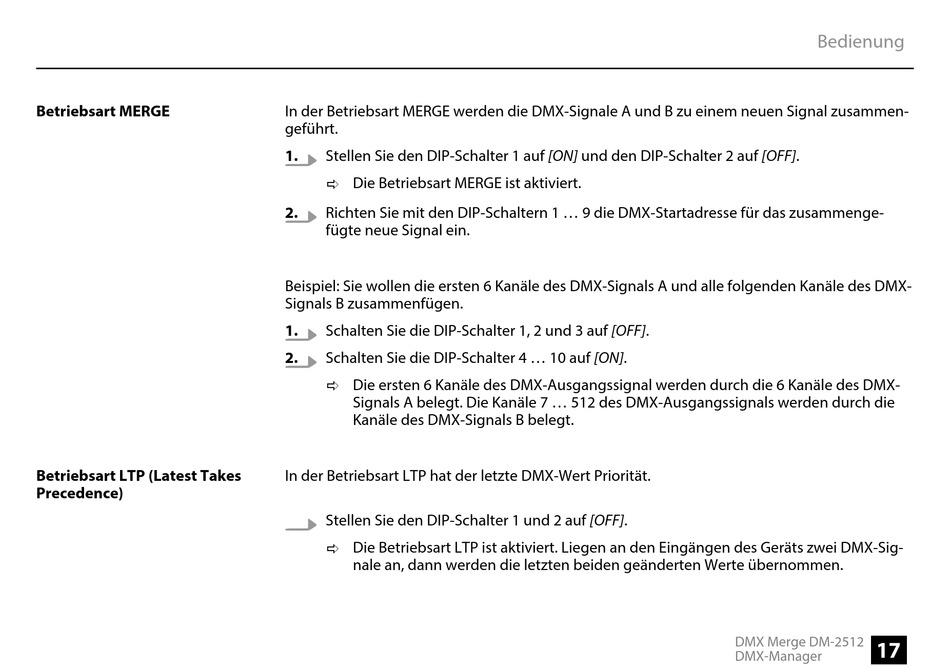

Betriebsart MERGE
Betriebsart LTP (Latest Takes
Precedence)
In der Betriebsart MERGE werden die DMX-Signale A und B zu einem neuen Signal zusammen‐
geführt.
1.
Stellen Sie den DIP-Schalter 1 auf [ON] und den DIP-Schalter 2 auf [OFF].
ð Die Betriebsart MERGE ist aktiviert.
2. Richten Sie mit den DIP-Schaltern 1 ... 9 die DMX-Startadresse für das zusammenge‐
fügte neue Signal ein.
Beispiel: Sie wollen die ersten 6 Kanäle des DMX-Signals A und alle folgenden Kanäle des DMX-
Signals B zusammenfügen.
1.
Schalten Sie die DIP-Schalter 1, 2 und 3 auf [OFF].
2.
Schalten Sie die DIP-Schalter 4 ... 10 auf [ON].
ð Die ersten 6 Kanäle des DMX-Ausgangssignal werden durch die 6 Kanäle des DMX-
Signals A belegt. Die Kanäle 7 ... 512 des DMX-Ausgangssignals werden durch die
Kanäle des DMX-Signals B belegt.
In der Betriebsart LTP hat der letzte DMX-Wert Priorität.
Stellen Sie den DIP-Schalter 1 und 2 auf [OFF].
ð Die Betriebsart LTP ist aktiviert. Liegen an den Eingängen des Geräts zwei DMX-Sig‐
nale an, dann werden die letzten beiden geänderten Werte übernommen.
