Inhaltszusammenfassung für thomann Botex DMX Merge DM-2512
- Seite 1 DMX Merge DM-2512 DMX-Manager...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 11.01.2024, ID: 172666 (V4)
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................5 1.1 Symbole und Signalwörter......................5 Sicherheitshinweise..........................7 Leistungsmerkmale..........................10 Installation und Inbetriebnahme....................11 Anschlüsse und Bedienelemente....................14 Bedienung..............................16 6.1 Einstellen der Betriebsarten......................16 6.2 Einstellen der DMX-Adresse......................18 Technische Daten............................ 20 Stecker- und Anschlussbelegungen....................22 Umweltschutz............................
- Seite 4 DMX Merge DM-2512 DMX-Manager...
- Seite 5 Unsere Produkte und Dokumentationen unterliegen einem Prozess der kontinuierlichen Wei‐ terentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktu‐ ellsten Version der Dokumentation, die für Sie unter www.thomann.de bereitliegt. 1.1 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐...
- Seite 6 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird.
- Seite 7 Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät ist zum Zusammenführen mehrerer DMX-Signale, zum Verteilen eines DMX-Sig‐ Gebrauch nals auf mehrere DMX-Ketten und zur Verlängerung einer DMX-Kette bestimmt. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Ver‐ wendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestim‐ mungsgemäß...
- Seite 8 Sicherheitshinweise GEFAHR! Lebensgefahr durch elektrischen Strom! Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Entfernen Sie niemals Abdeckungen! Im Geräteinneren befinden sich keine vom Benutzer zu wartenden Teile. Verwenden Sie das Gerät nicht, wenn Abdeckungen, Schutz‐ vorrichtungen oder optische Komponenten fehlen oder beschädigt sind.
- Seite 9 Sicherheitshinweise HINWEIS! Beschädigung des externen Netzteils durch hohe Spannungen! Das Gerät wird von einem externen Netzteil mit Strom versorgt. Das externe Netzteil kann durch den Betrieb mit falscher Spannung oder durch auftretende hohe Spannungsspitzen beschädigt werden. Überspannungen können in ungünstigen Fällen auch zu einem Verletzungsrisiko und zu Bränden führen.
- Seite 10 Leistungsmerkmale Leistungsmerkmale DMX-Manager mit folgenden Merkmalen: Vier Betriebsarten: HTP, Backup, Merge und LTP 2 × 3-poliger DMX-Eingang auf der Gerätevorderseite, 2 × 3-poliger DMX-Eingang auf der Geräterückseite (nicht parallel nutzbar) 1 × 3-poliger DMX-Ausgang auf der Gerätevorderseite, 1 × 3-poliger DMX-Ausgang auf der Geräterückseite (nicht parallel nutzbar) Geeignet für die Montage im 19-Zoll-Rack DMX Merge DM-2512...
- Seite 11 Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Bewahren Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpa‐ ckung oder eigene, besonders dafür geeignete Transport- bzw.
- Seite 12 Installation und Inbetriebnahme Verbindungen in der Betriebsart Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so „DMX“ weiter, um eine Reihenschaltung zu bilden. Verbinden Sie den Ausgang dieser DMX-Kette mit dem Eingang A auf der Vorder- oder Rückseite des DMX-Managers. Verbinden Sie den Aus‐ gang einer zweiten DMX-Kette mit dem Eingang B auf der Vorder- oder Rückseite des DMX- Managers.
- Seite 13 Installation und Inbetriebnahme Montage in ein Rack Das Gerät ist für die Montage in 19-Zoll-Racks ausgelegt, es belegt eine Höheneinheit (HE). DMX Merge DM-2512 DMX-Manager...

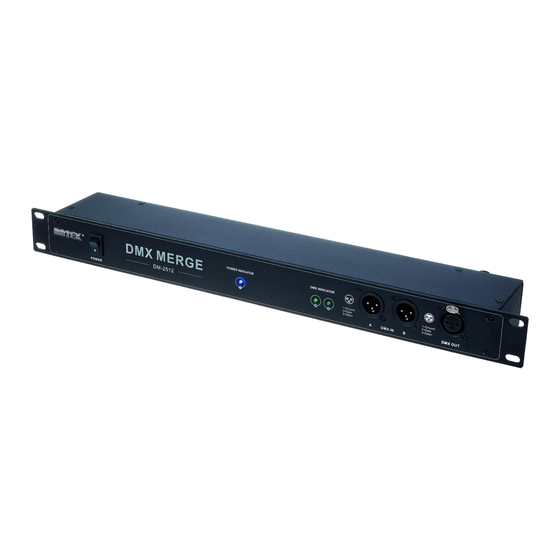

- Seite 14 Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite PUSH DMX Merge DM-2512 ö & 1 [POWER] | Hauptschalter. Schaltet das Gerät ein und aus. 2 [POWER INDICATOR] | Anzeige-LED für Betriebsbereitschaft. Leuchtet auf, sobald das Gerät eingeschaltet ist. 3 [DMX INDICATOR] [A], [B] | 2 × Anzeige-LED für DMX-Eingang. Die Anzeige-LED des jeweiligen Kanals leuchtet grün, sobald ein Signal ansteht.
- Seite 15 Anschlüsse und Bedienelemente Rückseite PUSH ö 1 [DMX OUT] | 1 × DMX-Ausgang, ausgeführt als XLR-Buchse 2 [DMX IN] | 2 × DMX-Eingang, ausgeführt als XLR-Buchse 3 DIP-Schalter zum Einstellen der Betriebsarten und der DMX-Adressen 4 Anschluss für Steckernetzteil zur Spannungsversorgung DMX Merge DM-2512 DMX-Manager...
- Seite 16 Bedienung Bedienung 6.1 Einstellen der Betriebsarten Das Gerät bietet vier verschiedene Betriebsarten zum Zusammenfügen von mehreren DMX- Signalen: HTP, Backup, Merge und LTP. Betriebsart HTP (High Take Pre‐ In der Betriebsart HTP hat der höchste DMX-Wert Priorität. cedence Modus) Stellen Sie den DIP-Schalter 1 und 2 auf [ON]. ð...
- Seite 17 Bedienung Betriebsart MERGE In der Betriebsart MERGE werden die DMX-Signale A und B zu einem neuen Signal zusammen‐ geführt. Stellen Sie den DIP-Schalter 1 auf [ON] und den DIP-Schalter 2 auf [OFF]. ð Die Betriebsart MERGE ist aktiviert. Richten Sie mit den DIP-Schaltern 1 … 9 die DMX-Startadresse für das zusammenge‐ fügte neue Signal ein.
- Seite 18 Bedienung 6.2 Einstellen der DMX-Adresse DMX-Adresstabelle DMX B DIP-Schalter ON Start Kanalnummer 1, 2 1, 3 2, 3 1, 2, 3 1, 4 2, 4 1, 2, 4 3, 4 1, 3, 4 DMX Merge DM-2512 DMX-Manager...
- Seite 19 Bedienung DMX B DIP-Schalter ON Start Kanalnummer 2, 3, 4 1, 2, 3, 4 … … 1, 2, 3, 4, 5, 6, 7, 8, 9 DMX Merge DM-2512 DMX-Manager...
- Seite 20 Technische Daten Technische Daten Betriebsarten HTP, Backup, Merge, LTP Ansteuerung DIP-Schalter Eingangsanschlüsse DMX-Signaleingang Gerätevorderseite 2 × XLR-Einbaubuchse, 3-polig DMS-Signaleingang Geräterückseite 2 × XLR-Einbaubuchse, 3-polig Ausgangsanschlüsse DMX-Signalausgang Gerätevorderseite 1 × XLR-Einbaubuchse, 3-polig DMX-Signalausgang Geräterückseite 1 × XLR-Einbaubuchse, 3-polig Spannungsversorgung Steckernetzteil Betriebsspannung / 1000 mA , Plus am Innenleiter Einbaueigenschaften 19 Zoll, 1 HE...
- Seite 21 Technische Daten Weitere Informationen Merger Verteil-Art 2in1 RDM-kompatibel Nein WDMX-fähig Nein DMX Merge DM-2512 DMX-Manager...
- Seite 22 Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wert‐ volles Equipment so zu verbinden, dass ein perfektes Lichterlebnis gewährleistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer falschen Verbindung ein zerstörter DMX-Controller, ein Kurzschluss oder „nur“...
- Seite 23 Umweltschutz Umweltschutz Entsorgung des Verpackungs‐ materials Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
- Seite 24 ökologisch wertvolle Alternative zur Entsorgung. Nutzen Sie die Möglichkeit der unentgeltlichen Rücknahme Ihres Altgeräts durch die Thomann GmbH. Erkundigen Sie sich über die aktuellen Gegebenheiten unter www.thomann.de. Wenn das Altgerät personenbezogene Daten enthält, löschen Sie die Daten, bevor Sie es ent‐...
- Seite 25 Notizen DMX Merge DM-2512 DMX-Manager...
- Seite 26 Notizen DMX Merge DM-2512 DMX-Manager...
