Installation und Inbetriebnahme
Verbindungen in der Betriebsart
„DMX"
DMX-Indikator
DMX Merge DM-2512
12
DMX-Manager

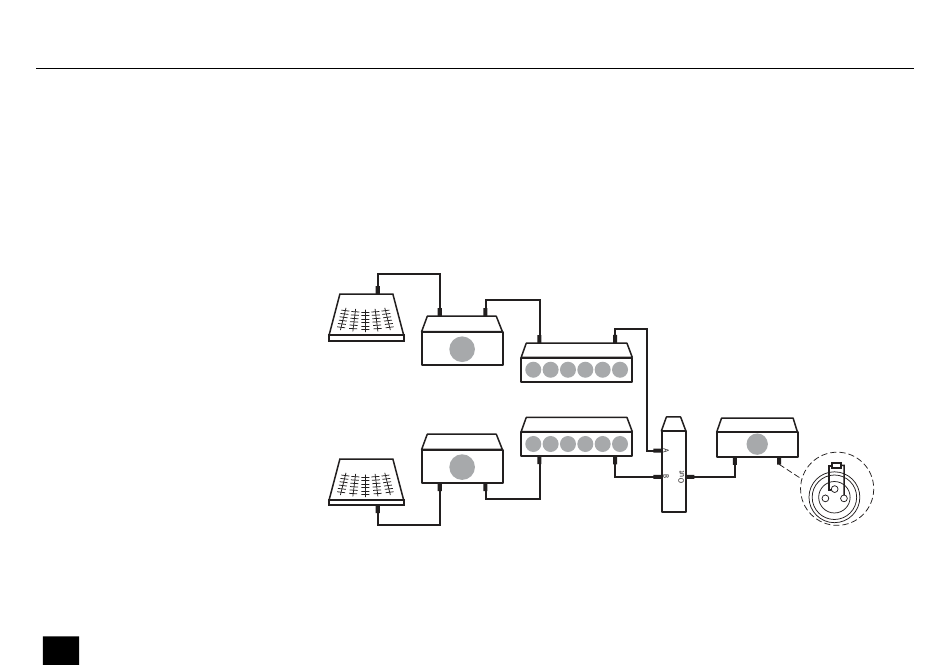

Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so
weiter, um eine Reihenschaltung zu bilden. Verbinden Sie den Ausgang dieser DMX-Kette mit
dem Eingang A auf der Vorder- oder Rückseite des DMX-Managers. Verbinden Sie den Aus‐
gang einer zweiten DMX-Kette mit dem Eingang B auf der Vorder- oder Rückseite des DMX-
Managers. Verbinden Sie den Ausgang auf der Vorder- oder Rückseite des DMX-Managers mit
dem DMX-Eingang eines DMX-Controllers oder eines anderen DMX-Geräts. Stellen Sie sicher,
dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼ W)
abgeschlossen ist. Beachten Sie dass die Anschlüsse auf der Vorderseite und auf der Rückseite
nicht parallel genutzt werden können.
DMX Out
DMX In DMX Out
C
1
DMX In DMX Out
DMX Out
1
C
Wenn das Gerät und der DMX-Controller in Betrieb sind, zeigt der DMX-Indikator im Display,
dass ein DMX-Signal am Eingang empfangen wird.
DMX In DMX Out
2
DMX In DMX Out
2 M
M
DMX In DMX Out
110 Ω, ¼ W
n
3
1 2
