Anschlüsse und Bedienelemente
5 Anschlüsse und Bedienelemente

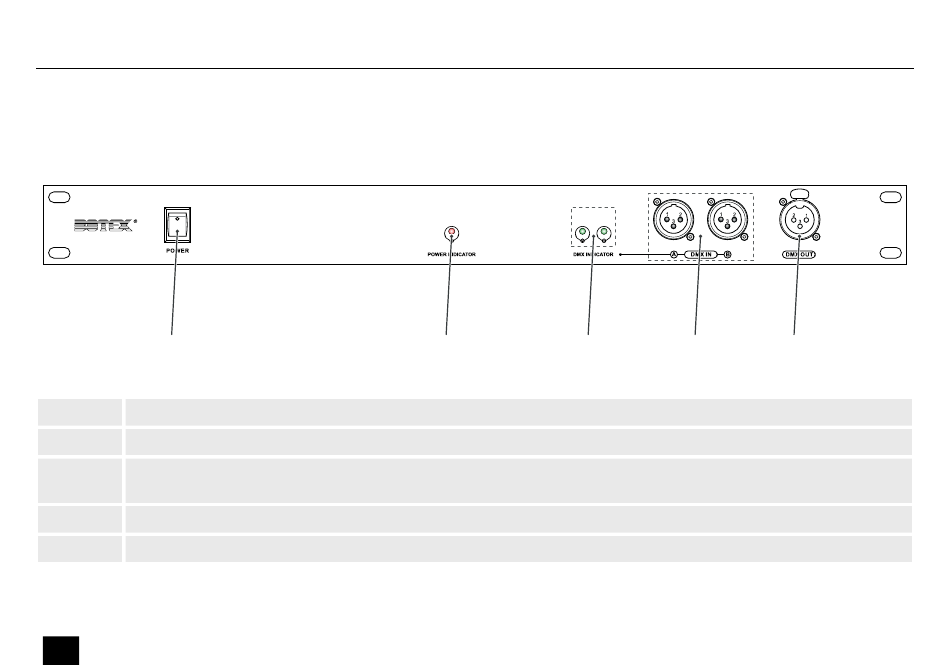

Vorderseite
ö
1 [POWER] | Hauptschalter. Schaltet das Gerät ein und aus.
2 [POWER INDICATOR] | Anzeige-LED für Betriebsbereitschaft. Leuchtet auf, sobald das Gerät eingeschaltet ist.
3 [DMX INDICATOR] [A], [B] | 2 × Anzeige-LED für DMX-Eingang. Die Anzeige-LED des jeweiligen Kanals leuchtet grün,
sobald ein Signal ansteht.
4 [DMX IN] | 2 × DMX-Eingang, ausgeführt als XLR-Buchse
5 [DMX OUT] | 1 × DMX-Ausgang, ausgeführt als XLR-Buchse
