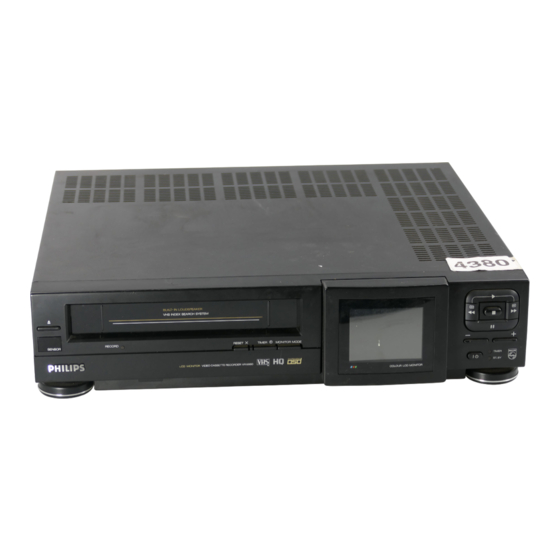

Video cassette recorder VR6880
01/02/05
Service
Service
Service
44 702 AN
Service Manual
VR6880/01 ist ein Videocassettenrecorder mit
Fernsehempfangsteil und elektronischer
Zeitschaltung, geeignet fiir die Aufnahme und
Wiedergabe von Fernsehsignalen, die dem
CCIR PAL B.G. Standard gerecht werden. Die
Signale werden gemass dem VHS HQ
Standard auf das Band aufgenommen.
Gleichzeitig ist'der Recorder geeignet fur
LP-Aufnahmen ('long play') und mit 'perfect
still' ausgestattet.
VR6880/02 ist dem VR6880/01 gleich. Ausserdem ist
dieser Recorder geeignet fir die Aufnahme
und Wiedergabe von Fernsehsignalen, die
dem CCIR PAL SECAM OST Standard
gerecht werden. Die elektronische
Zeitschaltung lasst sich mit dem
Videoprogrammsystem (VPS) programmieren.
VR6880/05 ist dem VR6880/01 gleich. Dieser Recorder
ist allerdings nur geeignet fiir die Aufnahme
und Wiedergabe von Fernsehsignalen die
dem CCIR PAL-I Standard gerecht werden.
Bei jeder Reparatur sind die geltenden Sicherheitsvorschriften zu
beachten. Der Originalzustand des Gerats darf nicht verdndert werden
fiir Reparaturen sind Criginal-Ersatzteile zu verwenden.
Documentation Technique Service Dokumentation Documentazione di Servizio Huolte-Ohje Manual de Servicio Manual de Servicio
Subject to modification
OD 4822 726 14675
Printed in The Netherlands:
Copyright reserved
INHALT
Seitenweise Inhaltsangabe
Kapitel
1
6
y
Typ
Tape Deck
Fernbedienungssender
Vorder— und Riickansicht des Videorecorders
Beschreibung der Bedienungsorgane und Anschliisse
Technische Spezifikationen
Spezifikationen des VHS-Systems
Daten fir 'input/output'
Anschlussméglichkeiten
Ausbau des Gerats aus dem Gehause
Servicepositionen der Printplatten
Cassettenreparaturwerkzeug
Verlangerungsprintplatten und-Stecker
Explosionsansicht des Gehauses
Laufwerk; siehe die getrennte Laufwerkdokumentation
DM4/0
Uebersicht der eingesetzen Symbole
Uebersicht der angewandten Abkiirzungen
Printplattenlokationsiibersicht
Uebersicht der Stromversorgungsstellen
Blockschaltplan
Verdrahtungsplan
Printplattenstticklisten
Printplattenauslegungen
Prinzipschaltplane
Messdaten
Elektrische Einstellvorschriften
Fehlerdiagnosesystem
Erganzungsserviceinformationen
VR6880
DM4/0
22AV5689
Published by
Service Consumer Electronics
CS 22 435 D
