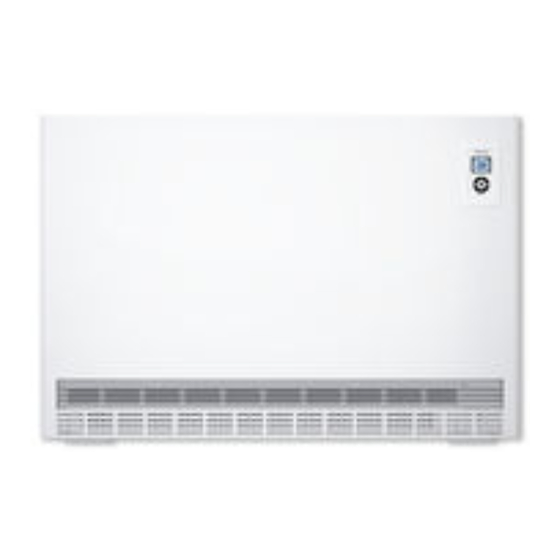

STIEBEL ELTRON elthermat ETS 10 S Gebrauchsanweisung
STIEBEL ELTRON elthermat ETS 10 S Gebrauchsanweisung

STIEBEL ELTRON elthermat ETS 10 S Gebrauchsanweisung

Vorschau ausblenden Andere Handbücher für elthermat ETS 10 S:

Werbung

Bausatz
Raumtemperaturregler RTI-SS
für Einbau in Wärmespeicher elthermat
ETS 208 S bis 708 S
Gebrauchs- und Montageanweisung
Gebrauchsanweisung
Hinweise für den
Benutzer und Fachmann
Der Einbau des Bausatzes RTI-SS in
einen Stiebel Eltron Wärmespeicher
elthermat
®
muß von einem zugelassenen
Fachmann unter Beachtung dieser Anwei-
sung vorgenommen werden.
Nur dann ist gewährleistet, daß der
Wärmespeicher mit dem integrierten
Raumtemperaturregler einwandfrei
arbeitet.
Diese Einbauanweisung gehört zum Gerät
und ist vom Besitzer sorgfältig aufzube-
wahren. Im Falle eines Besitzerwechsels
ist sie dem Nachfolger auszuhändigen.
Bei etwaigen Instandsetzungsmaßnahmen
ist dem Fachmann die Einbauanweisung
zur Einsichtnahme zu überlassen.
Arbeitsweise
Die gewünschte Raumtemperatur läßt
sich stufenlos durch den Temperatur-
wählknopf einstellen.
Bei zu niederer Raumtemperatur schalten
sich automatisch die Lüfter ein und blasen
Warmluft in den Raum ein.
Montage
Vor Beginn der Montagearbeiten den
Wärmespeicher spannungsfrei machen.
Zur besonderen Beachtung!
Beim Anschluß des Wärmespeichers an
eine automatische Aufladesteuerung
kann auch bei herausgenommenen
Sicherungen an den Klemmen A1/Z1
und A2/Z2 Spannung anliegen.
Technische Angaben
Bausatz RTI-SS
Best.-Nr. 07 24 32
für ETS 10 S - 60 S und ETS 208 S - 608 S
Bausatz RTI-SS
Best.-Nr. 07 24 44
für ETS 70 S und ETS 708 S
Nennspannung 1/N~50 Hz 230 V
Schaltleistung 16 A
Der Bausatz besteht aus:
- der Elektronik inkl. austauschbarer
Formplatte
- dem Temperaturfühler (NTC)
- dem Sollwertversteller
- Schaltplanaufkleber
1 Stück für ETS 10 S - 60 S
1 Stück für ETS 70 S
1 Stück für ETS 208 S - 608 S
1 Stück für ETS 708 S
Technische Daten
Temp.-Einstellbereich:
ca. +5 °C bis +30 °C
Nennspannung: 1/N AC 230 V
Leistungsaufnahme < 3 W
Belastung max.:
100 VA (nur zum Betreiben der Lüfter
geeignet)
Kunststoff-Blende ETS-S mit RTI-SS
1 Temperaturwählknopf
2 Aufladewählknopf
3 Hinweisaufkleber
Abb. 1
Technik zum Wohlfühlen
®
ETS 10 S bis 70 S
Belastung min.: 10 VA
Proportionalband: 2,5 ± 1K
Anlaufimpuls:
1 sec lang 100% Nenndrehzahl
Wiedereinschaltschwelle:
40% der Nenndrehzahl
Ausschaltschwelle:
min. 20% der Nenndrehzahl.
Es handelt sich um einen elektonischen
Raumtemperaturregler mit proportionalen
Regelverhalten. D. h. die Lüfterdrehzahl
wird in Abhängigkeit der Raumtemperatur
zum eingestellten Sollwert kontinuierlich
verändert. Um bei der vorliegenden Phasen-
anschnittsteuerung immer einen einwand-
freien Lüfteranlauf zu gewährleisten, erhält
der Lüfter beim Einschalten 1 Sek. lang die
volle Spannung. Danach wird in den Propor-
tionalbereich umgeschaltet.
Bei der Aufstellung mehrerer Geräte
nebeneinander ist zu beachten, daß der
Raumtemperaturregler RTI-SS im rechten
äußeren Gerät installiert wird.
Damit ist gewährleistet, daß die Raum-
temperatur einwandfrei erfaßt werden
kann.
Die Verwendung von Rundum-
Dekorverkleidungen ist zulässig.
Die Verwendung einer Zusatzhei-
zung ist nicht zulässig.
1
