Verwandte Anleitungen für Megasat HD Stick 510se
Inhaltszusammenfassung für Megasat HD Stick 510se
- Seite 1 Brillantes Fernsehen Brillantes Fernsehen HD Stick 510se Bedienungsanleitung Deutsch...
-
Seite 2: Inhaltsverzeichnis
4.6 Receiver Informationen ................. 20 4.7 Andere nützliche Informationen ............. 21 5. Zusätzliche Information 5.1 Fehlerbehebung ..................23 5.2 Technische Daten ..................24 5.3 Informationen ....................25 Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv DEUTSCH... -
Seite 3: Sicherheitshinweis
Sicherheitshinweis Dieser Receiver wurde entwickelt und hergestellt, um die internationalen Sicherheits- standards zu erfüllen. Bitte lesen Sie die folgenden Sicherheitshinweise sorgfältig vor der Inbetriebnahme des Receivers. Netzanschluss: Vor der Inbetriebnahme überprüfen Sie bitte die Geräte auf die richtige Betriebsspan- nung, sie beträgt 100~240V AC 50/60Hz. Überlastung: Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel oder den Adapter. -
Seite 4: Referenz
1. Referenz 1.1 Allgemeine Merkmale • DVB-S/DVB-S2 Satelliten konform (MPEG-II / MPEG-IV / H.264) • DiSEqC 1.0, 1.1, 1.2 & 1.3 (USALS) kompatibel • Unterstützung SCPC & MCPC-Empfang von C / Ku-Band Satelliten LNB • Universal, Single, Single S & C-Band-Breitband-LNB •... -
Seite 5: Grundfunktionen
2. Grundfunktionen 2.1 Vorderseite 1. S/PDIF Digitaler Audio Ausgang via Cinch Anschluss 2. RS-232 Anschluss an ein Serial Port vom PC für Software Upgrade 3. IR Für externen Infrarot Empfang der Fernbedienung 4. DC12V 12 V Ausgang für Netzeil DEUTSCH... -
Seite 6: Rückseite

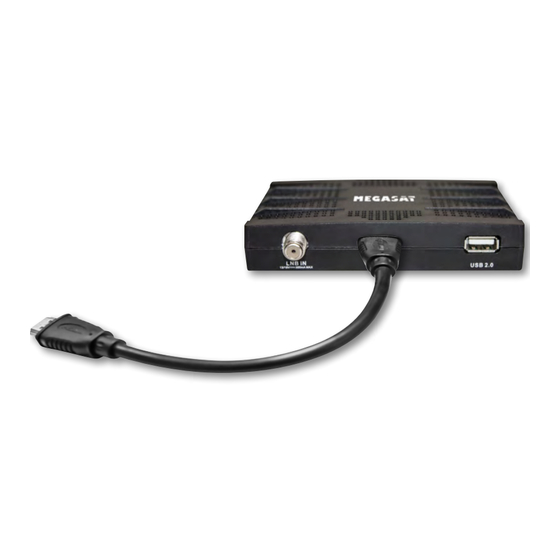

2. Grundfunktionen 2.2 Rückseite 1. LNB IN 13/18V 500mA Max Schließen Sie hier das LNB an. 2. HDMI OUT HDMI Ausgang 3. USB USB 2.0 Anschluss DEUTSCH... -
Seite 7: Fernbedienung
2. Grundfunktionen 2.3 Fernbedienung TV/R ........Wechsel zwischen TV und RADIO Empfang POWER ....... Ein- / Ausschalten MUTE ........Stummschalten des Tones HDMI ........Wechsel der TV Auflösung FORMAT ......Wechsel zwischen 4:3 & 16:9 Bildschiemformat TIME ........Timer Einstellung SLEEP ........ -
Seite 8: Installieren Und Anschließen
3. Installieren und Anschließen Das folgende Diagramm zeigt Ihnen, wie Sie den Receiver, TV, LNB miteinander verbin- den. Lesen Sie bitte zuerst die Bedienungsanleitung um Fehler zu vermeiden. 3.1 Anschließen an LNB und Receiver Sie können ein LNB direkt an LNB IN anschließen, oder mehrere LNBs mit einem DiSEqC Schalter. -
Seite 9: Installation Und Betrieb
4. Installation und Betrieb Nach dem Anschließen des Receivers an alle anderen erforderlichen Komponenten, schalten Sie den Receiver ein. Der Receiver ist ab Werk für Astra1 (19,2°) vorprogrammiert und sofort einsatzbereit. Bei der Verwendung anderer Satelliten müssen Sie folgende Punkte beachten um Programme zu suchen. Hauptmenü... -
Seite 10: Hinzufügen
4. Installation und Betrieb Hinzufügen Satelliten hinzufügen indem Sie die rote Taste drücken. Hier können Sie beim neu- en Satelliten den Winkel, die Satelliten- Richtung (Ost, West) und das Band (ku, c) einstellen. Drücken Sie OK um die Einstel- lung zu bestätigen. Der Satellit wird an das Ende der Satellitenliste hinzugefügt. - Seite 11 4. Installation und Betrieb Transponderliste Wenn der Satellit geändert wird, wird der Transponder automatisch geändert. Drücken Sie die Taste SAT und wechseln zwischen der TP und SAT-Liste. In diesem Menü können Sie Transponder hinzufü- gen, bearbeiten und löschen. Die Bedie- nung ist ähnlich wie oben, bei der Sie die Transponder-Frequenz, Symbolrate und Polarisation (V/H)einstellen können.
-
Seite 12: Schrittweise Bewegung
4. Installation und Betrieb Autoamtische Bewegung [W/E] Drücken Sie die rechts/links Taste und der Spiegel wird sich nach Osten/Westen drehen, bis er das beste Signal findet. Weitere Bewegung Drücken Sie die rechts/links Taste und der Spiegel wird sich nach Osten/Westen drehen, bis Sie eine der Taste erneut drücken. - Seite 13 4. Installation und Betrieb G: Start Kanalsuche Nach dem vorherigen Schritt werden Sie gefragt, ob Sie alle vorhandenen Kanäle des Satelliten oder TPs löschen wollen. Sie können zwischen Ja und Nein aus- wählen. Die Suche beginnt. Während der Suche werden TV- und Radiokanäle sepa- rat aufgeführt.
-
Seite 14: Programme Verwalten
4. Installation und Betrieb 4.2 Programme verwalten In diesem Menü können Sie Programme löschen, sperren, umbenennen, verschie- ben, bzw. Favoritenlisten anlegen. TV Programme Bewegen Drücken Sie auf OK, um den Kanal auszuwählen den Sie verschieben möchten. Um den Kanal auf die von Ihnen gewünschten Stelle zu verschieben, drücken Sie einfach die numerische Taste und der ausgewählte Kanal springt auf den Platz. - Seite 15 4. Installation und Betrieb Favoriten Hier kann man die Kanäle in unterschiedliche Typen, wie Nachrichten, Filme, Musik, oder Sport mit den HOCH / RUNTER Tasten sortieren. Drücken Sie die OK Taste, dann können Sie die Kanäle in Favoriten aufteilen, in dem Sie die FAV Taste drücken. Bis zu 8 Favoriten- gruppen sind möglich.
-
Seite 16: Einstellungen
4. Installation und Betrieb 4.3 Einstellungen Hier können Sie Grundeinstellungen an den Standard Ihres Landes und Ihrer persönlichen Wünschen anpassen. System Einstellung In diesem Menü können Sie folgendes einstellen: Menüsprache, Audio Spra- che, Untertitel, EPG Sprache, Videotext Sprache, Digital-Audio, SCART-Ausgang, autom. -
Seite 17: Kindersicherung
4. Installation und Betrieb Kindersicherung Hier können Sie bei verschiedenen Menü Punkten und Sendern ein Passwort ver- geben, um Kinder oder im Hotelbertrieb zu hindern, die Einstellungen und nicht gewünscht Sendungen zu Empfangen oder zu verändern. Kalender Hier können Sie einen Kalender aufrufen und Notizen hinzufügen. -
Seite 18: Zeit
4. Installation und Betrieb 4.4 Zeiteinstellungen Zeiteinstellungen In diesem Menü können Sie die Zeit und Datum Einstellung vornehmen. Bei auto- matischer Einstellung passen Sie bitte die Zeitzone an. Die Standardeinstellung für die Zeit ist auf automatisch, aber Sie können sie auch manuell eingegeben. - Seite 19 4. Installation und Betrieb 4.5 Erweitert Spiele Hier finden Sie einige Spiele Klassiker zu Ihrem Vergnügen. USB (mit einem USB Gerät) USB Menü funktioniert nur, wenn ein USB Gerät angeschlossen ist. A. Werkzeug Drücken Sie die ROTE Taste und Sie ge- langen in die Werkzeug Funktion.
-
Seite 20: Receiver Informationen
4. Installation und Betrieb Wireless Einstellung (Funktioniert nur mit einem optionalen WIFI USB Stick) Der Receiver unterstützt eine WIFI-Verbindung über einen separaten USB WiFi Stick. Da- mit können Sie sich mit Ihrem WLAN-Netzwerk in diesem Menü verbinden (Der WiFi USB Stick wird nur vom Hersteller empfohlenen Geräten unterstützt). -
Seite 21: Allgemein Nützliche Informationen
4. Installation und Betrieb 4.7 Allgemein nützliche Informationen Allgemein nützliche Informationen über die Fernbedienung durch, wenn Sie TV- oder Radioprogramme sehen, bzw. hören. Hiermit können Sie Ihre zuvor eingestell- ten Favoritengruppen auswählen. Wenn Sie keine eingestellt haben, ist die Taste ohne Funktion. -
Seite 22: Videotext
4. Installation und Betrieb Drücken Sie Taste SAT auf der Fernbedie- nung, und Sie gelangen in dieses Menü, das die Satelliten und die dazu gehörigen Sender anzeigt. Kanalliste mit OK Durch drücken der OK Taste im laufen- dem Betrieb gelangen Sie zu diesem Fenster. -
Seite 23: Zusätzliche Information
5. Zusätzliche Informationen 5.1 Fehlerbehebung Bei Problemen mit dem Receiver, überprüfen Sie folgende Situationen, um die Fehler- quelle zu ermitteln. Problem mögliche Ursachen Was müssen Sie tun? LED Leuchte auf der Vorderseite Netzkabel ist nicht angeschlos- Überprüfen Sie, ob das Netzka- nicht. -
Seite 24: Technische Daten
5. Zusätzliche Informationen 5.2 Technische Daten Tuner & Demodulator Frequenzbereich 950 MHz bis 2150 MHz Eingangsstecker F-type, IEC 169-24, Female Signal Level -25 to -65 dBm HF-Impedanz 75Ω¸unsymmetrisch ZF-Bandbreite 55 MHz/8Hz(Per 5Msps) LNB Power & Vertikal : +13 V, 14V +/-5% Polarisation Horizontal : +18 V, 19V+/-5%: 500 mA max. -
Seite 25: Informationen
5. Zusätzliche Informationen 5.3 Information Hinweis: Gewicht und Abmessungen sind nicht die absolut exakten Werte. Technische Details können jederzeit geändert werden (nach Hersteller) ohne vorherige Ankündigung. Konformitätserklärung Hiermit wird die Übereinstimmung mit folgenden Richtlinien/Normen bestätigt: Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG EN 55013: 2001 + A1: 2003 + A2: 2006 EN 55020: 2007 EN 61000-3-2:2006 + A1:2009 + A2:2009... - Seite 26 Stand: Oktober 2014...
- Seite 27 Brillantes Fernsehen Brillantes Fernsehen HD Stick 510se user manual English...
- Seite 28 4.6 Set-top-box informations ..............20 4.7 Other useful information ..............21 5. Additional Information 5.1 Troubleshooting ..................23 5.2 Technical Specifications ................ 24 5.3 Informations ....................25 Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv ENGLISH...
-
Seite 29: Safety Precaution
Safety Precaution This STB has been designed and manufactured to satisfy the international safety stan- dards. Please read the following safety precautions carefully before operating this receiver. Main Supply: Before operating, please check the units operating voltage is 100~240V AC 50/60Hz. Overload: Do not overload a wall outlet, extension cord or adapter, neither use damaged power cord or touch it with wet hand as this may result in electric shock. -
Seite 30: Reference
1. Reference 1.1 General Features • DVB-S/DVB-S2 Satellite Compliant (MPEG-II/ MPEG-IV/ H.264) • DiSEqC 1.0, 1.1, 1.2 & 1.3 (USALS) Compatible • SCPC & MCPC Receivable from C/Ku Band Satellites LNB Supported • Universal, Single, Single S & C Band Wide band LNB •... -
Seite 31: Basic Function
2. Basic Function 2.1 Front Panel 1. S/PDIF Output for Digital Sound 2. RS-232 Connect to serial port of PC for software upgrade. 3. IR For External IR Remote Eye 4. DC12V Output for 12V power adaptor ENGLISH... -
Seite 32: Rear Panel
2. Basic Function 2.2 Rear Panel 1. LNB IN 13/18V 500mA Max Connect the Satellite Dish LNB. 2. HDMI HDMI signal output 3. USB USB 2.0 Host Port ENGLISH... -
Seite 33: Remote Control Unit
2. Basic Function 2.3 Remote Control Unit (RCU) TV/R ........Switch between TV and RADIO. POWER ....... Switch the receiver on or off. MUTE ........Turn the sound On/Off. HDMI ........Switch the TV type. FORMAT ......Switch 4:3 & 16:9 Screen Formats. TIME ........ -
Seite 34: Installation And Connection
3. Installation and Connection The following diagram shows you how to connect the HD receiver, TV, LNB and other equipment, please read this first if you are not sure about the connection, and it will guide you to the correct connection. 3.1 Connecting to Dish LNB and TV You can connect one fixed dish LNB directly to the LNB IN, or connect at least two dish LNB by DiSEqC Switch, you can also connect to HH mount dish LNB. -
Seite 35: Installation And Operation
4. Installation and Operation After connecting the receiver to other required equipment, turn on the receiver, there should be no channel information available at first. You need to follow the procedure to setup your receiver to search the channel. Main Menu Press MENU button to activate main menu, main menu consists of Installation, Service organization, Output, System, Timer, USB. - Seite 36 4. Installation and Operation Add satellite by using the Red key. Here you can input new Satellite angle, Sa- tellite Direction (east, west), Band (ku,c). OK to confirm the setting and this new satellite will be added to the end of the Satellite list.
- Seite 37 4. Installation and Operation Transponder List If you change the satellite, the transpon- der will be changed automatically. You will find the transponder list of selected satellite here. Press the sat button can switch the TP and SAT list. In this menu you can Add, Edit, Delete, Transponder.
- Seite 38 4. Installation and Operation Move Auto [W/E] Press RIGHT/LEFT button, the dish will be motorized to East/West continuously, it will stop until it find the best signal. Move Continue Press RIGHT/LEFT button, the dish will be motorized to East/West continuously until you press LEFT/RIGHT again.
- Seite 39 4. Installation and Operation G: Start Search Channels After set above step, press ok you will be asked whether delete all exist channels if there are existing channels on selected satellites or TPs, you can choose yes or no, will start searching. During searching the TV Channel and Radio Channel will be listed separately.
-
Seite 40: Edit Channel
4. Installation and Operation 4.2 Edit channel In this menu you can set program edit like delete, lock, rename, move and swap the selected channel, set FAV and so on. TV Channels Here you can Select Channel, Delete Channel, Skip Channel, Move Channel, Lock Chan- nel. - Seite 41 4. Installation and Operation Favorites Press MENU button, here you can sort the channels in different type, such as news, mo- vies, music, sports, Using the UP/DOWN keys select any sort press OK, then you can set the channels FAV type by pressing FAV key. NOTE: Radio favors operation similar to the above.
-
Seite 42: Setting
4. Installation and Operation 4.3 Settings Here you can setup TV output and Video output according to the standard of your country. System Settings In this menu, you can choose MENU LANG, set AUDIO LANG, setting Digital Audio, menu transparency, TXT transpa- rence, Display MODE, TV Type, SCREEN MODE, SCART OUTPUT etc…... - Seite 43 4. Installation and Operation Parental Control In this menu, you can set the password to Installation, Edit Channel, System, and also you can change the password, this is for the purpose of children misplaying with your STB. Calendar In this menu, user can view calendar CA MENU (CONAX) In this menu, insert the smart card, and you will get smart card info, and you can...
-
Seite 44: Times
4. Installation and Operation 4.4 Times Time Settings In this MENU, you can change the TIME MODE and setting time manually, or ad- just GMT time. The default time setup is auto, but you can select manual and input manually, select the time zone of your country and you will get the correct current time which is based on TDT (Time and Data Ta-... -
Seite 45: Expansion
4. Installation and Operation 4.5 Expansions Games Some classic games which will give your some happy times to play with !! USB (Worked with a USB Device) USB menu only working when a USB de- vice is connected with your STB!! A. -
Seite 46: Set-Top-Box Informations
4. Installation and Operation Wireless Setting (Worked via a Separate WIFI USB DONGLE) This receiver support WIFI connection via a separate USB WIFI Dongle, you can connect to your WIFI network in this menu (Support only rt5370 chipset USB WIFI DONGLE) IP Setting Plug the internet cable into LAN port of STB, and go to this menu, if you connect it first time to internet, please press RED button (AUTO IP), and then press GREEN BUTTON (... -
Seite 47: Other Useful Information
4. Installation and Operation 4.7 Other useful information This will guide you on how to use general info while watching TV program or listening Radio program with some buttons on your RCU. In viewing mode, you can get the favori- te channel group by pressing FAV, press FAV button to change category. - Seite 48 4. Installation and Operation Press SAT button on the remote control, you will get this menu which contains the satellites you searched and stored, select one satellite and press OK, all chan- nels will be listed under that satellite you selected.
-
Seite 49: Additional Information
5. Additional Information 5.1 Troubleshooting You might meet abnormal working of this STB with various reasons. Check the following which may help you. Problem Possible causes What to do LED on the front panel fail to Main supply cable is not con- Check if the main supply cable is light up/is not lit. -
Seite 50: Technical Specifications
5. Additional Information 5.2 Technical Specification Tuner & Demodulator Frequency Range 950 MHz to 2150 MHz Input Connector F-type, IEC 169-24, Female Signal Level -25 to -65 dBm RF Impedance 75Ω¸unbalanced IF Band width 55 MHz/8Hz(Per 5Msps) LNB Power & Vertical : +13 V, 14V +/-5% Polarization Horizontal : +18 V, 19V+/-5% Current:... -
Seite 51: Informations
5. Additional Information 5.3 Information Hinweis: Gewicht und Abmessungen sind nicht die absolut exakten Werte. Technische Details können jederzeit geändert werden (nach Hersteller) ohne vorherige Ankündigung. Konformitätserklärung Hiermit wird die Übereinstimmung mit folgenden Richtlinien/Normen bestätigt: Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG EN 55013: 2001 + A1: 2003 + A2: 2006 EN 55020: 2007 EN 61000-3-2:2006 + A1:2009 + A2:2009... - Seite 52 Status: Oktober 2014...
