- Seite 1 HD 644 T2 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
6. Fehlerbehebung ..............24 7. Technische Daten ..............25 PRODUKTREGISTRIERUNG Mit der Registrierung Ihres Megasat-Produkts haben Sie Zugriff auf unsere au- tomatischen E-Mail-Benachrichtigungen. Falls ihr Produkt eine neue Firmware benötigt, werden Sie per E-Mail benachrichtigt. Für die Registrierung besuchen Sie bitte unsere Homepage www.megasat.tv... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerä- tes. Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungs- anspruch. Netzanschluss Vor der Inbetriebnahme überprüfen Sie bitte die richtige Betriebsspannung Ihres Stromanschlusses. Die Betriebsspannung des Gerätes entnehmen Sie bitte den technischen Daten in dieser Bedienungsanleitung. -
Seite 4: Allgemeines
ƒ Bildschirmmenü mit voller Farbauflösung ƒ Videotext-und Untertitel-Unterstützung (OSD) ƒ 7-Tage-EPG (Elektronische Programmzeitschrift) ƒ Mehrsprachiges Menü ƒ Digitaler Audio-Ausgang (S/PDIF) ƒ USB 2.0 Anschluss (Medienwiedergabe) 1.2 Lieferumfang ƒ Megasat HD 644 T2 ƒ Fernbedienung ƒ Batterien ƒ 230/12 Volt Netzteil ƒ Bedienungsanleitung DEUTSCH... -
Seite 5: Bezeichnungen Und Tastenbelegung

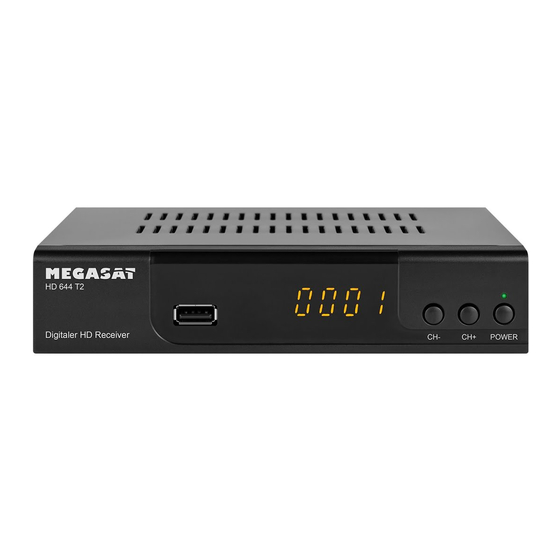

2. Bezeichnungen und Tastenbelegung 2.1 Vorderseite Display Standby-LED Programm hoch/runter Standby-Taste 2.2 Rückseite Antenneneingang Audio-Ausgang (S/PDIF) Scart-Ausgang Antennenausgang HDMI 12 Volt Stromversorgung DEUTSCH... -
Seite 6: Fernbedienung
2. Bezeichnungen und Tastenbelegung 2.3 Fernbedienung POWER Schaltet den Receiver ein bzw. aus (standby) MUTE Schaltet den Ton stumm ROT Funktionstaste GRÜN Funktionstaste GELB Funktionstaste BLAU Funktionstaste / Timerliste Vorwärts / Rückwärts spulen tt / uu Titel vor / Titel zurück tt / uu Start / Pause n Stopp... -
Seite 7: Anschließen Des Receivers
3. Anschließen des Receivers 1. Verbinden Sie das Koaxialkabel mit der DVB-T-Antenne und dem Antenneneingang am Receiver. 2. Verbinden Sie das HDMI- oder Scartkabel DVB-T mit Ihrem Fernseher. Antenne 3. Achten Sie darauf, dass an Ihrem Fernseher der entsprechende Eingangskanal ausgewählt ist (z. B. HDMI 1). Stromversorgung Hinweis: Empfehlenswert ist immer der Anschluss... -
Seite 8: Erstinstallation
4. Erstinstallation Nachdem alle erforderlichen Komponenten angeschlossen haben und der Receiver startet, erscheint das Fenster mit der Erstinstallation. Wählen Sie mit den pq Tasten einen Menüpunkt aus. Drücken Sie anschlie- ßend die OK-Taste um die entspre- chenden Einstellungen vorzunehmen. OSD-Sprache Wählen Sie hier die gewünschte Menüsprache. -
Seite 9: Hauptmenü
5. Hauptmenü Die grundlegende Navigation im Menü erfolgt mit den pq Tasten (hoch/run- ter), bzw. mit den t u Tasten (rechts/links). Um in einen Menüpunkt zu gelan- gen, drücken Sie die OK-Taste. Um einen Menüpunkt zu verlassen drücken Sie MENÜ oder EXIT. Mit nochmaligem Drücken der MENÜ- oder EXIT-Taste verlas- sen Sie das gesamte Menü. - Seite 10 4. Erstinstallation Favoriten (FAV) Wählen Sie ein Programm aus und drücken Sie anschließend die FAV Taste um das Programm einer oder mehreren Favoritenlisten zuzuord- nen. Es stehen Ihnen mehrere Fa- voritengruppen zur Verfügung (Film, News, Sport, Musik, ...). Wählen Sie z. B.
- Seite 11 5. Hauptmenü Bewegen (GELBE Taste) Drücken Sie die GELBE Taste, um "Bewegen" zu aktivieren. Wählen Sie nun ein oder mehrere Programme mit OK aus, die Sie verschieben möchten. Navigieren Sie nun mit den pq Tasten an die Stelle in der Programmliste, an die Sie die Programme verschieben möchten.
- Seite 12 5. Hauptmenü Altersgrenze Wählen Sie aus, ab welchem Alter die Sperre aktiviert werden soll (7, 12, 15 oder 18 Jahre). Alternativ können alle Sender freigegeben werden oder alle Sender ge- sperrt werden. Bei einer "Sperre" muss vorab immer das Passwort eingegeben werden, um auf den jeweiligen Sender zu gelangen.
-
Seite 13: Programmsuche
5. Hauptmenü 5.2 Programmsuche In diesem Menüpunkt können Sie automatisch oder manuell nach Sen- dern suchen. Automatische Suche Sobald Sie die "Automatische Suche" anwählen, wird automatisch nach DVB-T2-Sendern gesucht. Vergewis- sern Sie sich, dass die DVB-T-Anten- ne ordnungsgemäß angeschlossen ist. Hinweis: Die gefundenen Sender variieren je nach Standort. -
Seite 14: Sprache
5. Hauptmenü Region Wählen Sie das Land, in dem Sie sich befinden (z. B. Deutschland). Antennenleistung Wählen Sie EIN, wenn Sie eine aktive DVB-T Antenne ohne eigene Stromversorgung verwenden. Bei passiven Antennen muss diese Funktion ausgeschaltet werden. Wählen Sie EIN, um die automatische Sendersortierung zu aktivieren (nicht in je- der Region verfügbar). -
Seite 15: Av-Einstellung
5. Hauptmenü Zweiter Audiokanal Wählen Sie mit den t u Tasten die gewünschte Sprache des zweiten Audiokanals. Dieser Audiokanal wird bevorzugt, wenn der erste Audiokanal nicht verfügbar ist. Untertitelsprache Wählen Sie mit den t u Tasten die gewünschte Untertitelsprache. Der Untertitel wird nicht bei jeder Sendung bzw. -
Seite 16: Zeitanzeige
5. Hauptmenü Scart-Ausgang Wählen Sie mit den t u Tasten zwischen RGB und CVBS. Audio-Ausgang Wählen Sie mit den t u Tasten zwischen LPCM (unkomprimierter Sur- round-Sound), BS (Bitstream) oder Convert (komprimierter Stereo-Ton). Audiobeschreibung Wählen Sie mit den t u Tasten zwischen AN und AUS. Wird die Funktion aktiviert (AN), wird ein Sprecher die aktuelle Situation des Filmes oder der Serie beschrei- ben. -
Seite 17: System
5. Hauptmenü Sommerzeit Wählen Sie mit den t u Tasten, ob die Sommerzeit aktiviert werden soll. Datum Ändern Sie manuell das Datum durch Eingabe der Nummerntasten auf der Fern- bedienung. Dieser Punkt ist nur aktiviert, wenn die automatische Zeiteistellung eingestellt ist. Zeitanzeige Ändern Sie manuell die Zeit durch Eingabe der Nummerntasten auf der Fern- bedienung. - Seite 18 5. Hauptmenü Timer-Einstellung Wählen Sie den ersten Timerplatz aus und bestätigen Sie mit OK. Anschlie- ßend öffnet sich ein neues Fenster um die Daten einzustellen. TV/Radio Wählen Sie, ob ein TV- oder Radioprogramm eingeschalten werden soll. Wiederholen Wählen Sie, wann der Timer aktiv sein soll (einmalig, täglich, wöchentlich).
- Seite 19 Bedienung am Gerät erfolgt. USB-Upgrade Wählen Sie diese Option, wenn eine neue Firmware zur Verfügung steht. Die neueste Firmware finden Sie im- mer auf unserer Homepage www. megasat.tv. 1. Kopieren Sie die neue Firmware auf einen USB-Stick (in das Haupt- verzeichnis ohne Unterordner) und stecken Sie diesen in den USB-Anschluss an der Frontseite des Receivers.
-
Seite 20: Media-Center
5. Hauptmenü 5.7 Media-Center In diesem Menüpunkt können Sie Musik, Videos oder Fotos über ein USB-Medium abspielen. Hinweis: Achten Sie darauf, dass ein USB- Stick bzw. eine USB-Festplatte mit geeigneten Medien eingesteckt ist. Abspielformate: MP3, JPEG, BMP, AVI, MKV Nutzen Sie das Tastenfeld auf der Fernbedienung um die Wiedergabe zu steuern: Musik... - Seite 21 5. Hauptmenü Musik Wechseln Sie in das Untermenü Musik. Anschließend werden Musik- dateien angezeigt, die sich auf dem USB-Medium befinden. Sollten sich Musikdateien in einem Unterordner befinden, wechslen Sie zunächst auf den jeweiligen Ordner und bestäti- gen mit OK. Um einen Titel wiederzugeben, wählen Sie diesen mit den pq Tasten aus und bestätigen Sie mit OK.
- Seite 22 5. Hauptmenü Erklärung der Farbtasten: GELB Gibt die gespeicherte Playlist wieder (falls vorhanden, meist "M3U-Dateien") Sortiert die Dateien von "Name A-Z" oder "Name Z-A" BLAU Stellt die verschiedenen Wiedergabe-Optionen ein: 1. Diashow (AUS oder 1-9 Sekunden je Foto) 2. Diashow-Wiederholung (EIN oder AUS) GRÜN Sollten sich auf dem USB-Medium mehrere Partitionen befinden, können Sie hier die gewünschte Partition auswählen.
-
Seite 23: Netzwerk
5. Hauptmenü 5.8 Netzwerk In diesem Menüpunkt können Sie den Receiver mit Ihrem Netzwerk ver- binden. Anschließend stehen Ihnen diverse Internet-Apps zur Verfügung. Hinweis: Passender WiFi-USB-Stick muss Die Verbindung mit dem Netzwerk den RT5370 Chipsatz enthalten! kann nur mit einem geeigneten WiFi-USB-Stick erfolgen. -
Seite 24: Fehlerbehebung
6. Fehlerbehebung Bei Problemen mit dem Receiver überprüfen Sie bitte folgende Situationen, um die Fehlerquelle zu ermitteln: Problem Mögliche Ursachen Was müssen Sie tun? LED leuchtet auf der Netzkabel ist nicht ange- Überprüfen Sie, ob das Vorderseite nicht. schlossen. Netzkabel richtig ange- schlossen ist. -
Seite 25: Technische Daten
7. Technische Daten Prozessor Chipsatz Leistungsstarke Dual-MIPS-CPU SDRAM 512 MB DDR-2 Flashspeicher 32 MB Prozessor 552 MHz Tuner & Demodulator RF-Eingang 1x IEC-TYPE, IEC169-2, weiblich RF-Eingangslevel -78 ~ -20dBm Bandbreite 8 MHz Modulation QPSK, 16QAM, 64QAM, 256QAM Dekodierung Video Dekodierung MPEG4 AVC/H.264, H.265 HP@L4 MPEG2 MP@MP.HL Seitenverhältnis 4:3 / 16:9... -
Seite 26: Konformitätsinformation
Konformitätsinformation Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Ge- rät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen der Richtlinien 2014/30/EU (EMV), 2014/35/EU (LVD) und 2014/53/EU (RED) befindet: Megasat HD 644 T2 (Artikel-Nr. 0201145) Die Konformitätserklärung zu diesen Produkt liegt der Firma vor:... - Seite 27 HD 644 T2 user manual...
