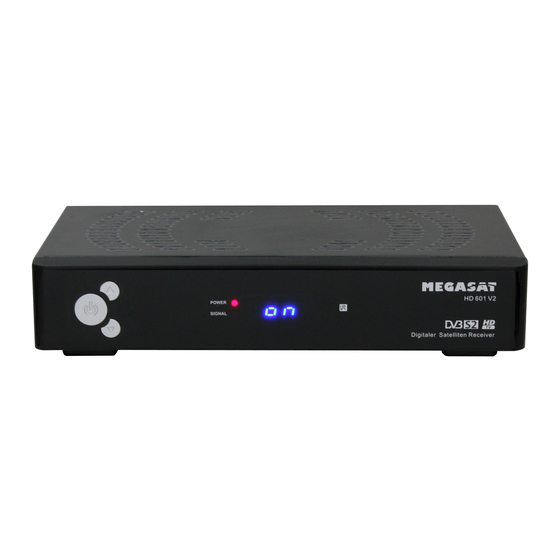

Megasat HD 601 V2 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Megasat Anleitungen
  4. Empfänger
  5. HD 601 V2
  6. Bedienungsanleitung

Megasat HD 601 V2 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

HD 601 V2
Bedienungsanleitung

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Megasat HD 601 V2

Inhaltszusammenfassung für Megasat HD 601 V2

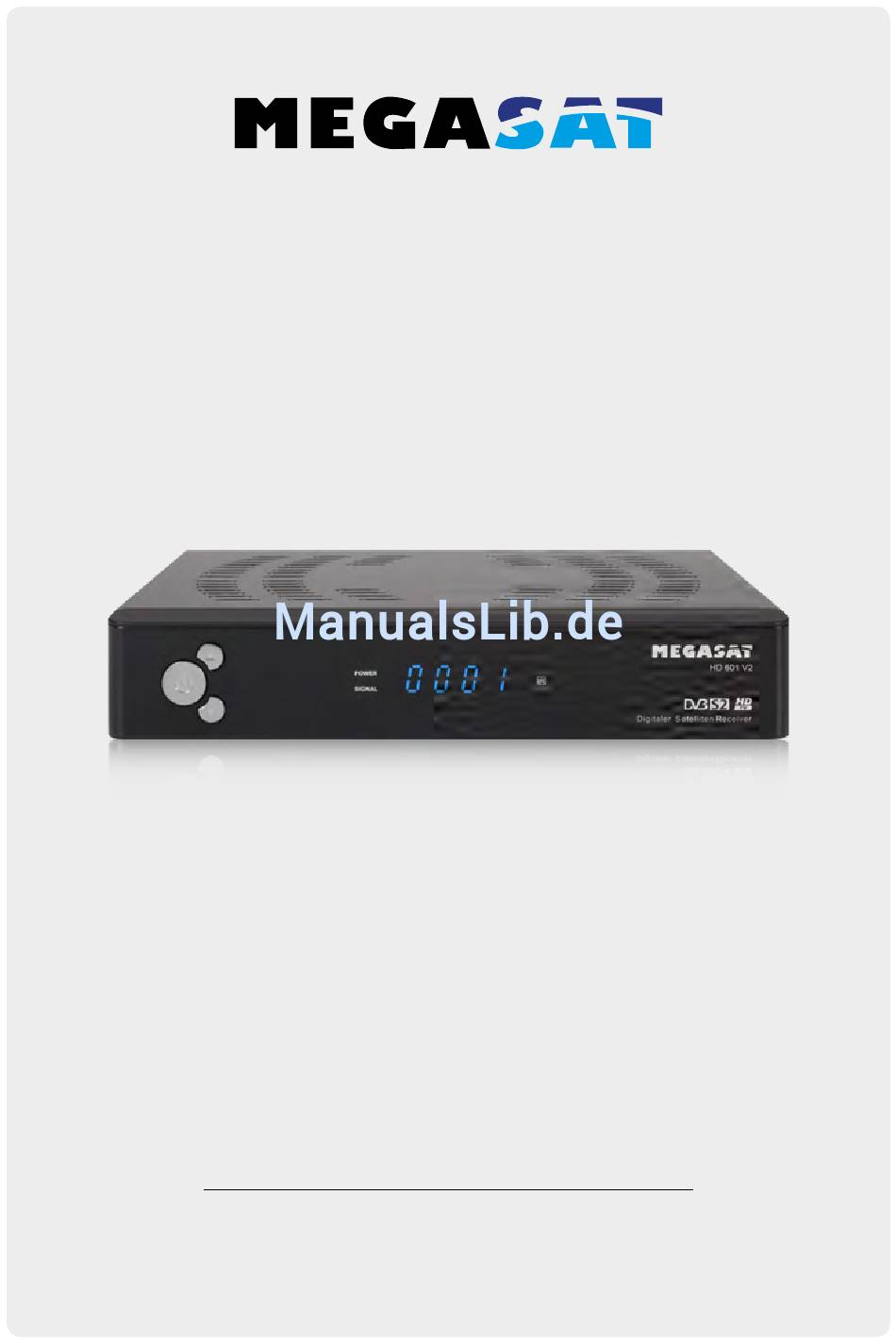

  • Seite 1 HD 601 V2 Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Sicherheitshinweise ..................03 1. Referenz 1.1 Allgemeine Merkmale ................04 1.2 Lieferumfang ....................04 2. Bezeichnungen und Tastenbelegung 2.1 Vorderseite ..................... 05 2.2 Rückseite ......................05 2.3 Fernbedienung ................... 06 3. Anschließen des Receivers 3.1 Anschließen des Receivers ..............07 4.

  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes. Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch. Netzanschluss: Vor der Inbetriebnahme überprüfen Sie bitte die richtige Betriebs- spannung Ihres Stromanschlusses. Die Betriebsspannung des Gerätes beträgt AC 100~240 V, 50/60Hz. Überlastung: Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel oder den Adapter.

  • Seite 4: Referenz

    • Bildschirmmenü mit voller Farbauflösung • Videotext-und Untertitel-Unterstützung (OSD) • 7 Tage EPG (Electronic Program Guide) für On-Screen Programminformationen • Mehrsprachiges Menü • Multi Kanalsortierung • USB 2.0 Anschluss (Medienwiedergabe) 1.2 Lieferumfang • Megasat HD 601 V2 • Fernbedienung • Batterien • Bedienungsanleitung DEUTSCH...

  • Seite 5: Bezeichnungen Und Tastenbelegung

    2. Bezeichnungen und Tastenbelegung 2.1 Vorderseite Display Standby Taste Kanal hoch/runter Infrarotsensor 2.2 Rückseite LNB Eingang Netzschalter Digital Audio HDMI Scart (S/PDIF) DEUTSCH...

  • Seite 6: Fernbedienung

    2. Bezeichnungen und Tastenbelegung 2.3 Fernbedienung Bereich 1 POWER Ein-/Ausschalten des Gerätes (Standby) MUTE Stummschalten des Tones AUDIO Auswahl oder Wechsel der Audiospur PAUSE Pausiert das aktuelle Fernsehbild (Standbild) ZOOM Zoomfunktion des aktuellen Programms HDMI Wechselt zwischen den Auflösungen (576i bis 1080p) tt / u u Vorwärts / Rückwärts spulen t t / u u Kapitel vor / Kapitel zurück...

  • Seite 7: Anschließen Des Receivers

    3. Anschließen des Receivers 3.1 Anschließen des Receivers 1. Verbinden Sie das Koaxialkabel mit dem LNB. (Sie können ein LNB direkt an LNB IN anschließen, oder mehrere LNBs über einem DiSEqC Schalter oder Multischalter. 2. Verbinden Sie das HDMI oder Scartkabel mit Ihrem Fernseher.

  • Seite 8: Hauptmenü

    4. Hauptmenü Nach dem Anschließen an alle anderen erforderlichen Komponenten, schalten Sie den Receiver ein. Drücken Sie die MENU Taste um in das Menü zu gelangen. Das Hauptmenü besteht aus: • Installation • Programme verwalten • Einstellungen • Zeiteinstellungen • Erweitert •...
  • Seite 9 4. Hauptmenü Satellit hinzufügen: Drücken Sie die OK Taste um einen Satelli- ten hinzuzufügen. Sie können beim neuen Satelliten den Winkel, die Richtung (Ost, West) und das Band (KU, C) einstellen. Drü- cken Sie OK um die Einstellung zu bestäti- gen.
  • Seite 10 4. Hauptmenü Transponder Drücken Sie die OK Taste um in die Liste mit den voreingestellten Transpondern zu gelangen. Mit den pq Tasten können Sie einen Transponder auswählen, mit den t u Tasten können Sie am unteren Bild- schirmrand ein Symbol zur Bearbeitung auswählen um den jeweiligen Transpon- der zu bearbeiten.
  • Seite 11 4. Hauptmenü LNB Stromversorgung Hier können Sie die LNB Stromversorgung entsprechend Ihrer Satellitenanlage einstel- len. Die Standard Einstellung (13V/18V) ist in den meisten Fällen zutreffend. 22KHz Die 22KHz Schaltung schaltet bei Universal LNBs zwischen dem LOW und HIGH Band um. Die Standard Einstellung (Autom.) ist in den meisten Fällen zutreffend. DiSEqC 1.0 / DiSEqC 1.1 Wird die Antenne mit einem DiSEqC Schalter betrieben, wird hier der DiSEqC Eingang der ausgewählten Satelliten konfiguriert.
  • Seite 12 4. Hauptmenü Suchmodus In diesem Menüpunkt können Sie verschiedene Suchoptionen wählen: • Alle Programme • Freie Programme • HD Programme • SD Programme • TV Programme • Radio Programme • FTA TV Programme • FTA Radio Programme Suchlauf starten Nachdem Sie alle relevanten Positionen im Antennenmenü...

  • Seite 13: Werkseinstellung

    4. Hauptmenü 3. USALS Setup In diesem Menü können Sie USALS Ein- stellungen vornehmen, wenn Sie Ihre An- tenne mit einem Motor betreiben. Folgen- de Optionen stehen zur Verfügung: • Längengrad Winkel • Längengrad Richtung • Breitengrad Winkel • Breitengrad Richtung •...

  • Seite 14: Programme Verwalten

    4. Hauptmenü 4.2 Programme verwalten Hier können Sie Programme verschieben, löschen, sperren, umbenennen, tauschen und Favoritenlisten anlegen. 1. TV Programme Wählen Sie den Menüpunkt TV Programme aus und bestätigen Sie mit OK. Am unteren Bildschirmrand stehen Ihnen 4 verschiedene Symbole zur Verfügung. Wählen Sie die gewünschte Option mit den t u Tasten aus.
  • Seite 15 4. Hauptmenü Umbenennen Wählen Sie das gewünschte Programm aus, dass Sie umbenennen wollen. Drücken Sie OK um das Bearbeitungsfenster zu öffnen. Mit den Cursor- und Farbtasten wählen Sie die gewünschten Zeichen aus. Drücken Sie auf OK, um Ihre Wahl zu bestätigen. Tauschen Sie können ein Programm, das Sie aus der Senderliste auswählen, mit einem anderen Programm tauschen.
  • Seite 16 4. Hauptmenü 5. Sender sortieren In diesem Menüpunkt können Sie verschiedene Sortierfunktionen wählen: • Alphabetisch • Transponder • FTA/verschlüsselt • Standard • Favoriten • Anbieter • Service ID 6. Benutzer Senderliste Mit dieser Option können Sie Ihre selbst erstellte Senderliste auf den internen Speicher des Gerätes speichern und laden.

  • Seite 17: Einstellungen

    4. Hauptmenü 4.3 Einstellungen Hier können Sie grundlegende Einstellun- gen des Receivers ändern. 1. Systemeinstellung Nutzen Sie die pq Tasten um im Menü zu navigieren. Mit den t u Tasten verän- dern Sie entsprechend jeden einzelnen Punkt nach Ihren Bedürfnissen. Es kann folgendes eingestellt werden: •...

  • Seite 18: Kindersicherung

    4. Hauptmenü 2. OSD Einstellung Nutzen Sie die pq Tasten um im Menü zu navigieren. Mit den t u Tasten verän- dern Sie entsprechend jeden einzelnen Punkt nach Ihren Bedürfnissen. Es kann folgendes eingestellt werden: • Menu Transparenz • Videotext Transparenz •...

  • Seite 19: Zeiteinstellungen

    4. Hauptmenü 4.4 Zeiteinstellungen In diesem Menü können Sie Einstellungen von Zeit und Datum vornehmen, einen Event- oder Ausschalttimer setzen und die automatische Abschaltung des Receivers bestimmen. 1. Zeiteinstellungen Sie können die Sommerzeit manuell aktivieren oder deaktivieren. Alternativ aktivieren Sie die Funktion AUTO, um die Sommerzeit automatisch einstellen zu lassen. Wählen Sie die Zeitzone Ihres Landes und Sie erhalten die aktuelle Zeit, die auf TDT (Time and Data Table) im Datenstrom des aktuellen Programms basiert.

  • Seite 20: Ausschalttimer

    4. Hauptmenü 3. Ausschalttimer Stellen Sie hier die gewünschte Zeit ein, nachdem sich der Receiver ausschalten soll. Sie können wählen zwischen 15, 30, 45, 60, 90 oder 120 Minuten. 4. Uhrzeit im Standby Hier können Sie wählen, ob die Uhrzeit während dem Standby Betrieb im Display ange- zeigt werden soll.

  • Seite 21: Erweitert

    4. Hauptmenü 4.5 Erweitert In diesem Menü werden zusätzliche Funk- tionen des Receivers angeboten. 1. USB Das USB Menü ist nur aktiv, wenn ein geeignetes USB Gerät angeschlossen ist. Sie können Sie die angezeigten Daten ein- grenzen, indem Sie mit den t u Tasten am oberen Bildschirmrand eines der Sym- bole auswählen: •...

  • Seite 22: Über Receiver

    4. Hauptmenü Wenn Sie die Einstellungen oder die Kanalliste auf einem USB Stick kopieren, erscheint zunächst ein Eingabefenster, indem Sie einen beliebigen Namen eingeben können. Be- stätigen Sie anschließend die Eingabe und den Kopiervorgang mit OK (Blaue Taste). Der Kopiervorgang wird Ihnen nun angezeigt. Um die Einstellungen oder die Kanalliste wieder auf den Receiver aufzuspielen, wählen Sie im USB Menü...

  • Seite 23: Zusätzliche Information

    5. Zusätzliche Informationen 5.1 Fehlerbehebung Bei Problemen mit dem Receiver, überprüfen Sie folgende Situationen, um die Fehler- quelle zu ermitteln. Problem Mögliche Ursachen Was müssen Sie tun? LED Leuchte auf der Vorderseite Netzkabel ist nicht angeschlossen. Überprüfen Sie, ob das Netzkabel nicht.

  • Seite 24: Technische Daten

    5. Zusätzliche Informationen 5.2 Technische Daten Tuner & Demodulator Frequenzbereich 950 MHz bis 2150 MHz Eingangsstecker F-Type, IEC 169-24, weiblich Signal Level -25 bis -65 dBm HF-Impedanz 75 Ω¸unsymmetrisch ZF-Bandbreite 55 MHz / 8 Hz (per 5 Msps) LNB Power & Polarisation Vertikal : +13 V, 14 V +/-5 % Horizontal : +18 V, 19 V +/-5 %: max.

  • Seite 25: Informationen

    Gewicht und Abmessungen sind nicht die absolut exakten Werte. Technische Details können jederzeit geändert werden ohne vorherige Ankündigung. Konformitätsinformation Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Überein- stimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Be- stimmungen der Richtlinie 2014/30/EU and 2014/35/EU befindet: Megasat HD 601 V2 (Art-Nr.
  • Seite 26 Version: 1.1 (November 2016) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
  • Seite 27 HD 601 V2 user manual...
  • Seite 28 Contents Safety instructions .................... 03 1. Reference 1.1 Genareal Features ..................04 1.2 Delivery ......................04 2. Names and key assignment 2.1 Front view ...................... 05 2.2 Rear view ......................05 2.3 Remote Control ..................06 3. Connecting the set-top box 3.1 Connecting the set-top box ...............

  • Seite 29: Safety Instructions

    Safety instructions Please read the manual thoroughly before operating the equipment. In case of incorrect or improper handling, the warranty becomes void. Power supply: Before start please check the correct operation voltage of the power point. The operating voltage of this device is 12 V DC, 1 A AC 100~240 V, 50/60Hz.

  • Seite 30: Reference

    • Teletext and subtitle support (OSD) • 7 days EPG (Electronic Program Guide) for On-Screen Program Information • Multilingual menu • Multichannel order • USB 2.0 (Mediaplayer) 1.2 Delivery • Megasat HD 601 V2 • Remote control • Batteries • User manual ENGLISH...

  • Seite 31: Names And Key Assignment

    2. Names and key assignment 2.1 Front view Display Standby button Channel up/down Infrared sensor 2.2 Rear view LNB input Power switch Digital Audio HDMI Scart (S/PDIF) ENGLISH...

  • Seite 32: Remote Control

    2. Names and key assignment 2.3 Remote control Zone 1 POWER Turn on/off the unit (Standby) MUTE Muting the sound AUDIO Selection or change the audio track PAUSE Pauses the current TV picture (freeze picture) ZOOM Zoom function of the current program HDMI Switches between resolutions (576i to 1080p) tt / u u Fast forward / reverse t t / u u...

  • Seite 33: Connecting The Set-Top Box

    3. Connecting the set-top box 3.1 Connecting the set-top box 1. Connect the coaxial cable to the LNB. (You can connect an LNB directly to the LNB IN, or more LNBs through a DiSEqC switch or multiswitch. 2. Connect the HDMI or Scart cable with your TV. 3.

  • Seite 34: Main Menu

    4. Main Menu After connecting the receiver to other required equipment, turn on the set-top box Press the MENU button to enter the menu. The main menu consists of: • Installation • Channel edit • Settings • Time settings • Advanced •...
  • Seite 35 4. Main Menu Add satellite: Add satellite by using the Red key. Here you can input new Satellite angle, Satellite Direction (east, west), Band (ku,c). OK to confirm the setting and this new satellite will be added to the end of the Satellite list.
  • Seite 36 4. Main Menu Transponder Press the OK button to enter the list of pre- set transponders. Use the pq buttons to select a transponder, with the t u but- tons you can at select the symbol of the bottom of the screen for editing and to the respective transponder.
  • Seite 37 4. Main Menu LNB Power Here you need to check the LNB power according to your antenna, set the correct frequency or define yourself. The default setting (13V/18V) is true in most cases. 22KHz In case you are using two antennas connected to a 22KHz tone switch box. You can supply either 22KHz by setting “OFF”...
  • Seite 38 4. Main Menu Channel search In this menu item you can select different search options: • All programs • Free programs • HD programs • SD programs • TV programs • Radio programs • FTA TV programs • FTA Radio Programs Start channel search After you have set all the relevant posi- tions in the antenna menu, you can now...
  • Seite 39 4. Main Menu 3. USALS setup In this menu you can adjust to your USALS to operate your antenna with a motor. 4. Factory setting Here you can delete all settings and channels and set back to factory condition. If the option is selected and confirmed with OK, you are prompted to confirm this.

  • Seite 40: Channel Edit

    4. Main Menu 4.2 Channel edit Here you can move programs, delete, lock, rename, replace and create favorites lists. 1. TV programms Select the menu item TV programs and confirm with OK. At the bottom of the screen there are 4 different symbols available. Use the t u buttons to select the options. Move Press OK to select a program you want to move.
  • Seite 41 4. Main Menu Rename Select the desired program that you want to rename. Press OK to open the editing window. Use the cursor and color keys to select the desired characters. Press OK to con- firm your choice. Exchange You can replace a program that you select from the Channel List, with another program. Press the OK button, then you will be asked which program you want to the current interchange.
  • Seite 42 4. Main Menu 5. Sort channels In this menu item you can choose different sorting functions: • Alphabetically • Transponder • FTA / encrypted • Standard • Favorites • Provider • Service ID 6. User channel list With this option, you can save and load your self-created channel list to the internal memory of the device.

  • Seite 43: Settings

    4. Main Menu 4.3 Settings Here you can change basic settings of the set-top box. 1. System settings Use the pq buttons to navigate the menu. With the t u buttons you change accordingly each point according to your needs. It can be set as follows: •...
  • Seite 44 4. Main Menu 2. OSD settings Use the pq buttons to navigate the menu. With the t u buttons you chan- ge accordingly each point according to your needs. It can be set as follows: • Menu transparency • Teletext transparency •...

  • Seite 45: Time Settings

    4. Main Menu 4.4 Time settings In this menu, you can make settings by time and date, set an event or sleep timer and set the automatic shutdown of the set-top box. 1. Time settings The default time is set to automatic, but it can also be entered manually. Select the time zone of your country and you will get the current time based on TDT (Time and Data Table) in the data stream of the current program.

  • Seite 46: Automatic Shut-Off

    4. Main Menu 3. Sleep Timer Set the desired time after the set-top box should turn off. You can choose between 15, 30, 45, 60, 90 or 120 minutes. 4. Clock in standby Here you can select whether the time should be displayed in the standby mode on the display.

  • Seite 47: Advanced

    4. Main Menu 4.5 Advanced In this menu, additional functions of the set-top box are offered. 1. USB USB menu is only active when a suitable USB device is connected. You can limit the data that is displayed by selecting with the t u buttons at the top of one of the symbols: •...

  • Seite 48: Receiver Informations

    4. Main Menu If you copy the settings or the channel list on a USB device, first a window appears in which you can enter any name. Then confirm the entry and the copy operation with OK (Blue button). The copy operation will be displayed.. To moving the settings or the channel list back to the set-top box, select in USB menu the previously saved file (for example „Channels.sdx“) and confirm with OK.

  • Seite 49: Additional Information

    5. Additional information 5.1 Troubleshooting You might meet abnormal working of this STB with various reasons. Check the following which may help you. Problem Possible causes What to do LED on the front panel fail to light Main supply cable is not connected. Check if the main supply cable is up/is not lit.

  • Seite 50: Specifications

    5. Additional information 5.2 Specifications Tuner & Demodulator Frequency Range 950 MHz to 2150 MHz Input Connector F-Type, IEC 169-24, female Signal Level -25 bis -65 dBm RF Impedance 75 Ω¸unbalanced IF Band width 55 MHz / 8 Hz (per 5 Msps) LNB Power &...

  • Seite 51: Informations

    Technical details can be changed at any time without prior notice. Conformity information Hereby declare the company Megasat Werke GmbH that the following devices is in compliance with the essential requirements and other relevant provisions of Directive Council 2014/30/EU and 2014/35/EU: Megasat HD 601 V2 (Art-No.
  • Seite 52 Version: 1.1 (November 2016) // Technical changes, misprints and errors reserved. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
