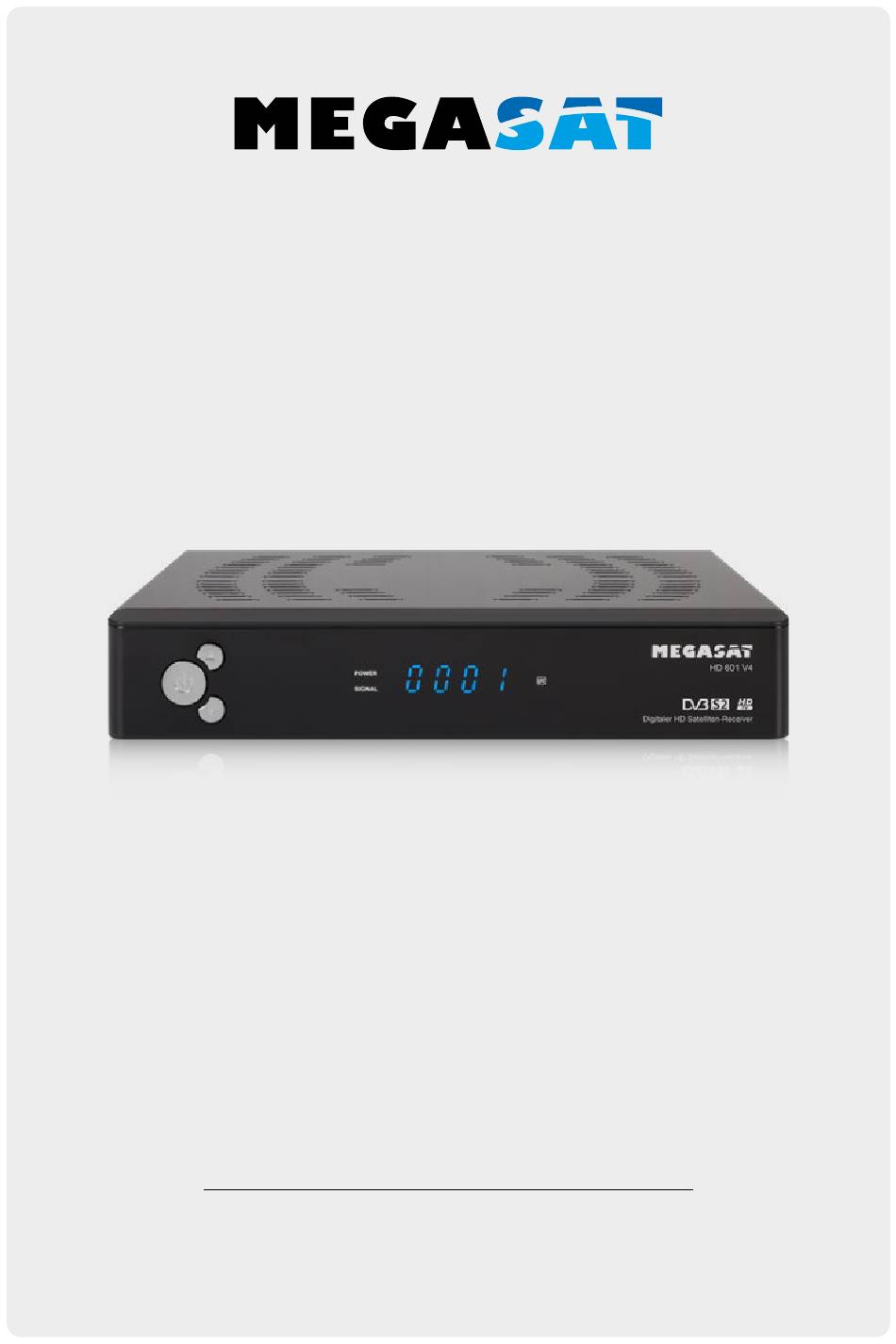

- Seite 1 HD 601 V4 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitshinweise ..................03 1. Referenz 1.1 Allgemeine Merkmale ................04 1.2 Lieferumfang ....................04 2. Bezeichnungen und Tastenbelegung 2.1 Vorderseite ..................... 05 2.2 Rückseite ......................05 2.3 Fernbedienung ................... 06 3. Anschließen des Receivers 3.1 Anschließen des Receivers ..............07 4. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes. Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch. Netzanschluss: Vor der Inbetriebnahme überprüfen Sie bitte die richtige Betriebs- spannung Ihres Stromanschlusses. Die Betriebsspannung des Gerätes beträgt AC 100~240 V, 50/60Hz. Überlastung: Überlasten Sie nicht die Wandsteckdose, das Verlängerungskabel oder den Adapter. -
Seite 4: Referenz
• Bildschirmmenü mit voller Farbauflösung • Videotext-und Untertitel-Unterstützung (OSD) • 7 Tage EPG (Electronic Program Guide) für On-Screen Programminformationen • Mehrsprachiges Menü • Multi Kanalsortierung • USB 2.0 Anschluss (Medienwiedergabe) 1.2 Lieferumfang • Megasat HD 601 V4 • Fernbedienung • Batterien • Bedienungsanleitung DEUTSCH... -
Seite 5: Bezeichnungen Und Tastenbelegung
2. Bezeichnungen und Tastenbelegung 2.1 Vorderseite Kanal hoch/runter Display Standby Taste Infrarotsensor 2.2 Rückseite LNB Eingang Netzschalter Digital Audio HDMI Scart (S/PDIF) DEUTSCH... -
Seite 6: Fernbedienung
2. Bezeichnungen und Tastenbelegung 2.3 Fernbedienung Bereich 1 POWER Ein-/Ausschalten des Gerätes (Standby) MUTE Stummschalten des Tones AUDIO Auswahl oder Wechsel der Audiospur PAUSE Pausiert das aktuelle Fernsehbild (Standbild) ZOOM Zoomfunktion des aktuellen Programms DV Wechselt zwischen den Auflösungen (576i bis 1080p) t t / u u Vorwärts / Rückwärts spulen t t / u u Kapitel vor / Kapitel zurück... -
Seite 7: Anschließen Des Receivers
3. Anschließen des Receivers 3.1 Anschließen des Receivers 1. Verbinden Sie das Koaxialkabel mit dem LNB. (Sie können ein LNB direkt an LNB IN anschließen, oder mehrere LNBs über einem DiSEqC Schalter oder Multischalter. 2. Verbinden Sie das HDMI oder Scartkabel mit Ihrem Fernseher. -
Seite 8: Hauptmenü
4. Hauptmenü Nach dem Anschließen an alle anderen erforderlichen Komponenten, schalten Sie den Receiver ein. Drücken Sie die MENU Taste um in das Menü zu gelangen. Das Hauptmenü besteht aus: • Installation • Programme verwalten • Zeiteinstellungen • Einstellungen • Erweitert •... -
Seite 9: Installation
4. Hauptmenü 4.1 Installation 1. Antenneneinstellung Hier können Sie eine Satellitensuche durchführen, Satelliten bearbeiten, Transponder suchen, Transponder bearbeiten, oder andere Einstellungen vornehmen. Satellit Drücken Sie die OK Taste um in die Liste mit den voreingestellten Satelliten zu gelan- gen. Mit den pq Tasten können Sie einen Satelliten auswählen, mit den t u Tasten können Sie am unteren Bildschirmrand ein Symbol zur Bearbeitung auswählen um... - Seite 10 4. Hauptmenü Transponder Drücken Sie die OK Taste um in die Liste mit den voreingestellten Transpondern zu ge- langen. Mit den pq Tasten können Sie einen Transponder auswählen, mit den t u Tasten können Sie am unteren Bildschirmrand ein Symbol oder eine Farbtaste zur Be- arbeitung auswählen um den jeweiligen Transponder zu bearbeiten.
-
Seite 11: Lnb Stromversorgung
4. Hauptmenü LNB Stromversorgung Hier können Sie die LNB Stromversorgung entsprechend Ihrer Satellitenanlage einstel- len. Die Standard Einstellung (13V/18V) ist in den meisten Fällen zutreffend. 22KHz Die 22KHz Schaltung schaltet bei Universal LNBs zwischen dem LOW und HIGH Band um. Die Standard Einstellung (Autom.) ist in den meisten Fällen zutreffend. DiSEqC 1.0 / DiSEqC 1.1 Wird die Antenne mit einem DiSEqC Schalter betrieben, wird hier der DiSEqC Eingang der ausgewählten Satelliten konfiguriert. - Seite 12 4. Hauptmenü Suchmodus In diesem Menüpunkt können Sie verschiedene Suchoptionen wählen: • Alle Programme • Freie Programme • verschlüsselte Kanäle • HD Programme • SD Programme • TV Programme • Radio Programme • FTA TV Programme • FTA Radio Programme Suchlauf starten Nachdem Sie alle relevanten Positionen im Antennenmenü...
-
Seite 13: Werkseinstellung
4. Hauptmenü 3. USALS Setup In diesem Menü können Sie USALS Ein- stellungen vornehmen, wenn Sie Ihre An- tenne mit einem Motor betreiben. Folgen- de Optionen stehen zur Verfügung: • Längengrad Winkel • Längengrad Richtung • Breitengrad Winkel • Breitengrad Richtung •... -
Seite 14: Programme Verwalten
4. Hauptmenü 4.2 Programme verwalten Hier können Sie Programme verschieben, löschen, sperren, umbenennen, tauschen und Favoritenlisten anlegen. 1. TV Programme Wählen Sie den Menüpunkt TV Programme aus und bestätigen Sie mit OK. Am unteren Bildschirmrand stehen Ihnen verschiedene Symbole zur Verfügung. Wählen Sie die ge- wünschte Option mit den t u Tasten aus. - Seite 15 4. Hauptmenü Umbenennen Wählen Sie das gewünschte Programm aus, dass Sie umbenennen wollen. Drücken Sie OK um das Bearbeitungsfenster zu öffnen. Mit den Cursor- und Farbtasten wählen Sie die gewünschten Zeichen aus. Drücken Sie auf OK, um Ihre Wahl zu bestätigen. Tauschen Sie können ein Programm, das Sie aus der Senderliste auswählen, mit einem anderen Programm tauschen.
- Seite 16 4. Hauptmenü 5. Sender sortieren In diesem Menüpunkt können Sie verschiedene Sortierfunktionen wählen: • Alphabetisch • Transponder • FTA/verschlüsselt • Favoriten • Standard • Anbieter • Service ID 6. Benutzer Senderliste Mit dieser Option können Sie Ihre selbst erstellte Senderliste auf den internen Speicher des Gerätes speichern und laden.
-
Seite 17: Zeiteinstellungen
4. Hauptmenü 4.3 Zeiteinstellungen In diesem Menü können Sie Einstellungen von Zeit und Datum vornehmen, einen Event- oder Ausschalttimer setzen und die automatische Abschaltung des Receivers bestimmen. 1. Zeiteinstellungen Sie können die Sommerzeit manuell ak- tivieren oder deaktivieren. Alternativ ak- tivieren Sie die Funktion AUTO, um die Sommerzeit automatisch einstellen zu las- sen. -
Seite 18: Ausschalttimer
4. Hauptmenü 3. Ausschalttimer Stellen Sie hier die gewünschte Zeit ein, nachdem sich der Receiver ausschalten soll. Sie können wählen zwischen 15, 30, 45, 60, 90 oder 120 Minuten. 4. Uhrzeit im Standby Hier können Sie wählen, ob die Uhrzeit während dem Standby Betrieb im Display ange- zeigt werden soll. -
Seite 19: Einstellungen
4. Hauptmenü 4.4 Einstellungen Hier können Sie grundlegende Einstellun- gen des Receivers ändern. 1. Systemeinstellung Nutzen Sie die pq Tasten um im Menü zu navigieren. Mit den t u Tasten verän- dern Sie entsprechend jeden einzelnen Punkt nach Ihren Bedürfnissen. Es kann folgendes eingestellt werden: •... -
Seite 20: Kindersicherung
4. Hauptmenü 2. OSD Einstellung Nutzen Sie die pq Tasten um im Menü zu navigieren. Mit den t u Tasten verän- dern Sie entsprechend jeden einzelnen Punkt nach Ihren Bedürfnissen. Es kann folgendes eingestellt werden: • Menu Transparenz • Videotext Transparenz •... -
Seite 21: Erweitert
4. Hauptmenü 4.5 Erweitert In diesem Menü werden zusätzliche Funk- tionen des Receivers angeboten. 1. USB Das USB Menü ist nur aktiv, wenn ein geeignetes USB Gerät angeschlossen ist. Sie können Sie die angezeigten Daten ein- grenzen, indem Sie mit den t u Tasten am oberen Bildschirmrand eines der Sym- bole auswählen: •... -
Seite 22: Über Receiver
4. Hauptmenü Wenn Sie die Einstellungen oder die Kanalliste auf einem USB Stick kopieren, erscheint zunächst ein Eingabefenster, indem Sie einen beliebigen Namen eingeben können. Be- stätigen Sie anschließend die Eingabe und den Kopiervorgang mit OK (Blaue Taste). Der Kopiervorgang wird Ihnen nun angezeigt. Um die Einstellungen oder die Kanalliste wieder auf den Receiver aufzuspielen, wählen Sie im USB Menü... -
Seite 23: Zusätzliche Information
5. Zusätzliche Informationen 5.1 Fehlerbehebung Bei Problemen mit dem Receiver, überprüfen Sie folgende Situationen, um die Fehler- quelle zu ermitteln. Problem Mögliche Ursachen Was müssen Sie tun? LED Leuchte auf der Vorderseite Netzkabel ist nicht angeschlossen. Überprüfen Sie, ob das Netzkabel nicht. -
Seite 24: Technische Daten
5. Zusätzliche Informationen 5.2 Technische Daten Tuner & Demodulator Frequenzbereich 950 MHz bis 2150 MHz Eingangsstecker F-Type, IEC 169-24, weiblich Signal Level -25 bis -65 dBm HF-Impedanz 75 Ω¸unsymmetrisch ZF-Bandbreite 55 MHz / 8 Hz (per 5 Msps) LNB Power & Polarisation Vertikal : +13 V, 14 V +/-5 % Horizontal : +18 V, 19 V +/-5 %: max. -
Seite 25: Informationen
Ankündigung. Konformitätsinformation Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Überein- stimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Be- stimmungen der Richtlinie 2014/30/EU und 2014/35/EU sowie der Funkgeräterichtlinie 2014/53/EU befindet: Megasat HD 601 V4 (Art-Nr. - Seite 26 Version: 1.0 (August 2021) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Brückenstraße 2 | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
- Seite 27 HD 601 V4 user manual...
