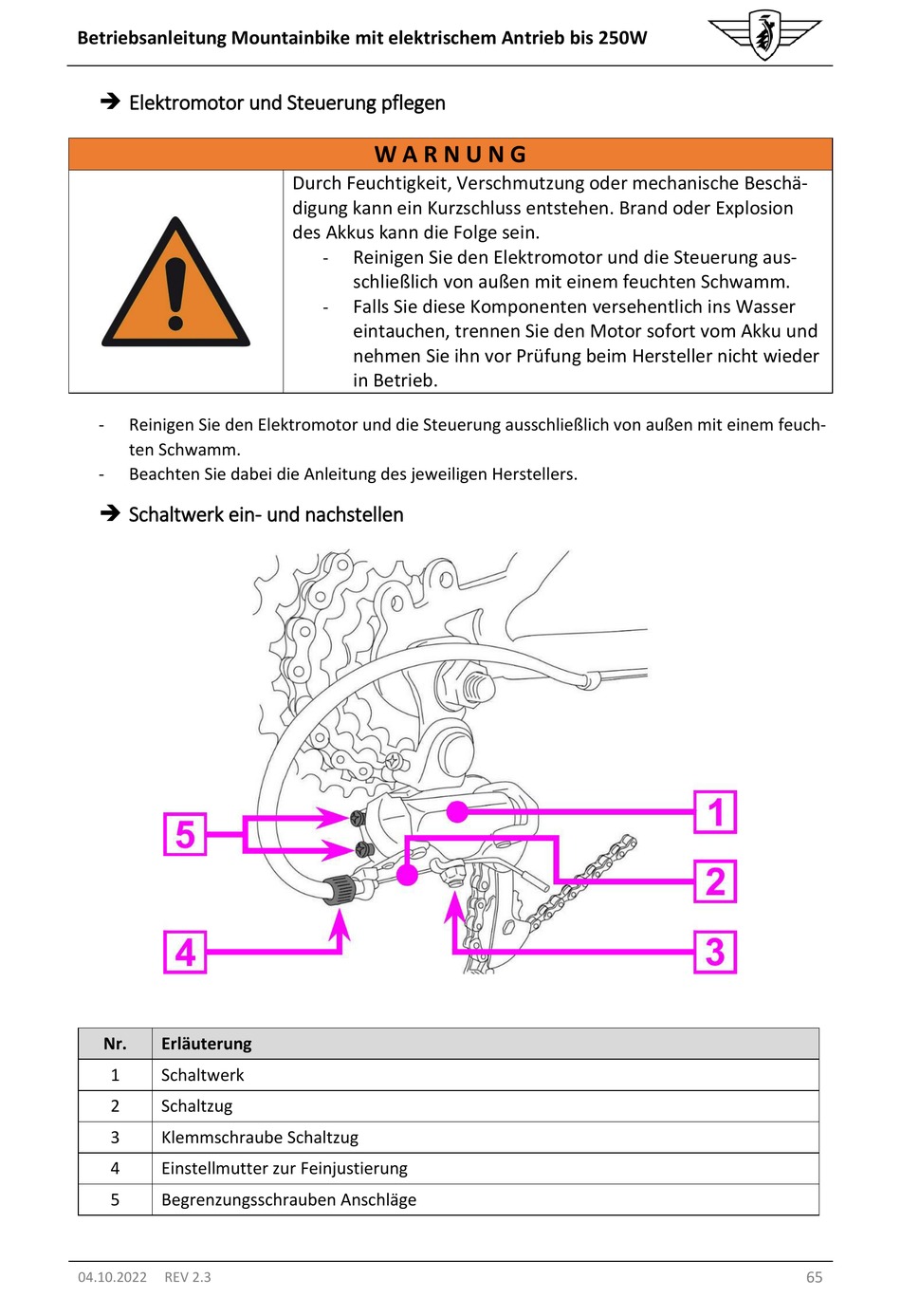

Betriebsanleitung Mountainbike mit elektrischem Antrieb bis 250W
Elektromotor und Steuerung pflegen
-
Reinigen Sie den Elektromotor und die Steuerung ausschließlich von außen mit einem feuch-
ten Schwamm.
-
Beachten Sie dabei die Anleitung des jeweiligen Herstellers.
Schaltwerk ein- und nachstellen
Nr.
Erläuterung
1
Schaltwerk
2
Schaltzug
3
Klemmschraube Schaltzug
4
Einstellmutter zur Feinjustierung
5
Begrenzungsschrauben Anschläge
04.10.2022
REV 2.3
W A R N U N G
Durch Feuchtigkeit, Verschmutzung oder mechanische Beschä-
digung kann ein Kurzschluss entstehen. Brand oder Explosion
des Akkus kann die Folge sein.
Reinigen Sie den Elektromotor und die Steuerung aus-
-
schließlich von außen mit einem feuchten Schwamm.
Falls Sie diese Komponenten versehentlich ins Wasser
-
eintauchen, trennen Sie den Motor sofort vom Akku und
nehmen Sie ihn vor Prüfung beim Hersteller nicht wieder
in Betrieb.
65
