MONTAGE- UND BETRIEBSANLEITUNG:

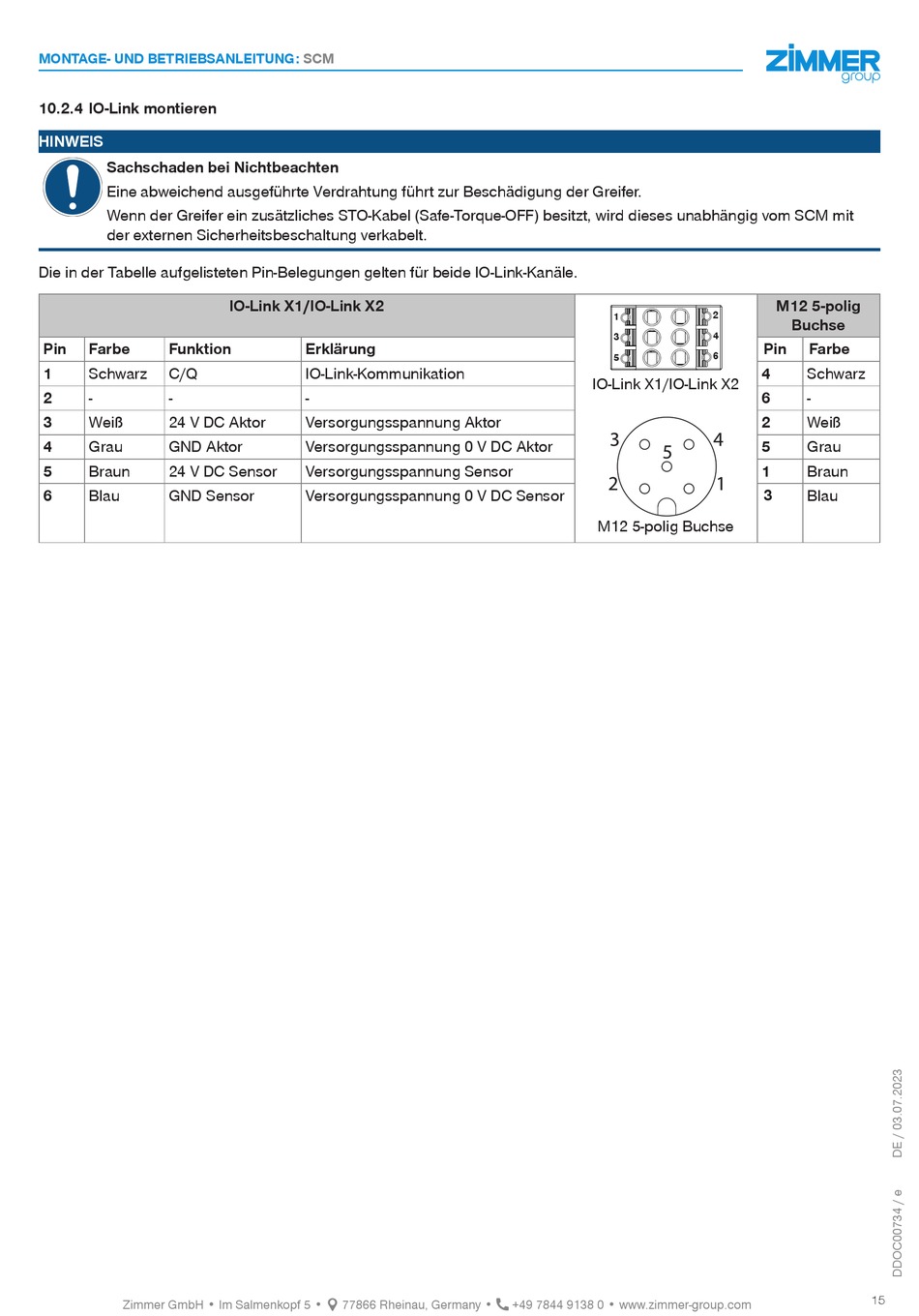

10.2.4 IO-Link montieren

HINWEIS
Sachschaden bei Nichtbeachten
Eine abweichend ausgeführte Verdrahtung führt zur Beschädigung der Greifer.
Wenn der Greifer ein zusätzliches STO-Kabel (Safe-Torque-OFF) besitzt, wird dieses unabhängig vom SCM mit
der externen Sicherheitsbeschaltung verkabelt.
Die in der Tabelle aufgelisteten Pin-Belegungen gelten für beide IO-Link-Kanäle.
Pin Farbe Funktion
1
Schwarz C/Q
2 - -
3
Weiß 24 V DC Aktor
4
Grau GND Aktor
5
Braun 24 V DC Sensor
6
Blau GND Sensor
Zimmer GmbH • Im Salmenkopf 5 •  77866 Rheinau, Germany •  +49 7844 9138 0 • www.zimmer-group.com
SCM
IO-Link X1/IO-Link X2
Erklärung
IO-Link-Kommunikation
-
Versorgungsspannung Aktor
Versorgungsspannung 0 V DC Aktor
Versorgungsspannung Sensor
Versorgungsspannung 0 V DC Sensor
2
1
4
3
Pin
6
5
4
IO-Link X1/IO-Link X2
6
2
5
1
3
M12 5-polig Buchse
M12 5-polig
Buchse
Farbe
Schwarz
-
Weiß
Grau
Braun
Blau
