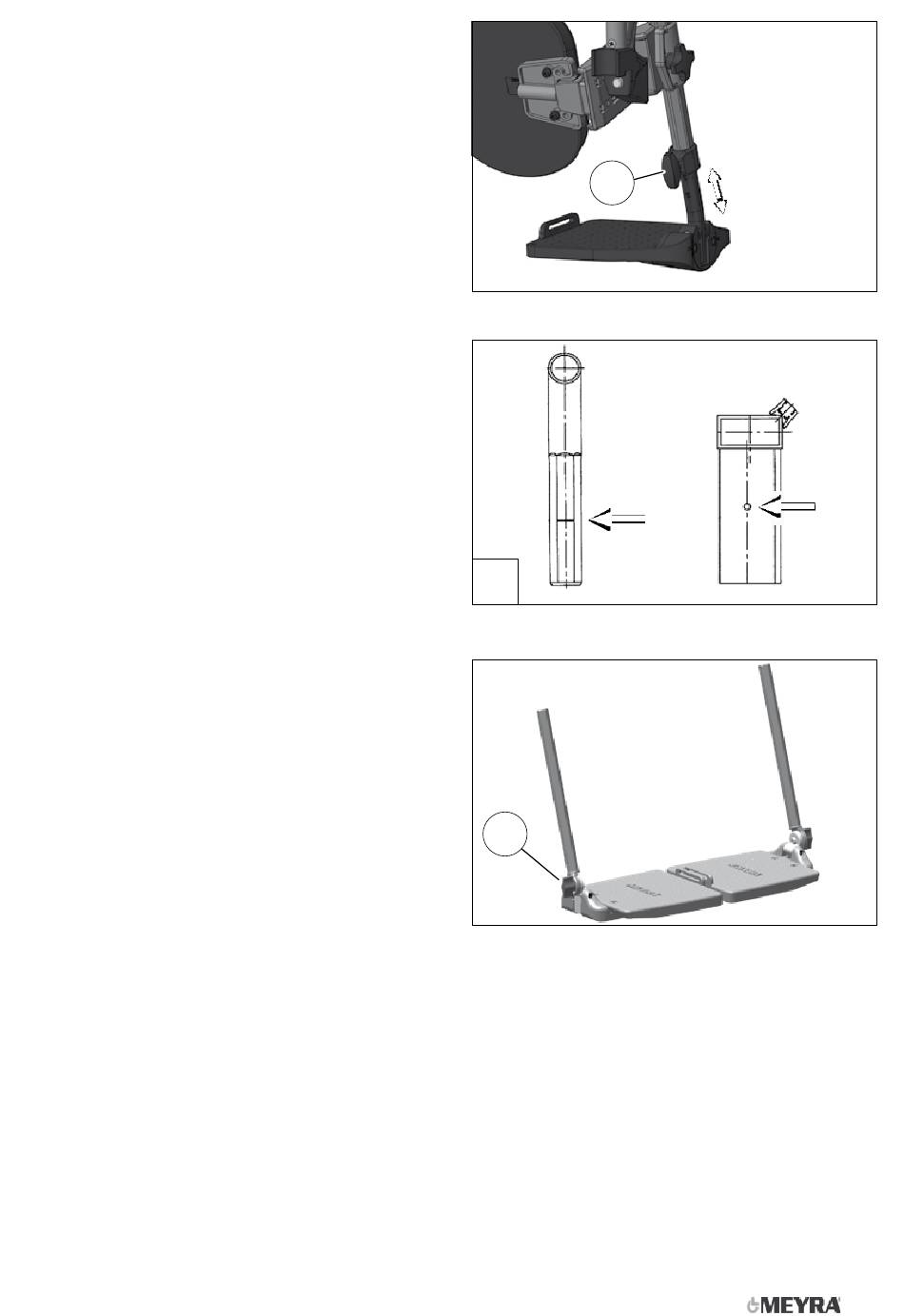

Unterschenkellänge einstellen
Zur Einstellung der Unterschenkellänge die
Klemmschraube (1) lösen.
☞ Die Klemmschraube (1) so weit lösen,
dass bei der Verstellung keine Lack-
schäden auftreten.
☞ Markierung für den maximalen Auszug
beachten [2].
Die Fußplatte auf die gewünschte Höhe
teleskopieren und die Klemmschraube (1)
wieder festdrehen.
Winkelverstellung der Fußplatten
Zur Einstellung des Fußplattenwinkels die
Klemmschraube (3) so weit lösen, dass die
Verzahnung nicht mehr im Zugriff ist.
Den Winkel der Fußplatte verstellen und die
Klemmschraube (3) wieder festdrehen.
1
2
3
21
