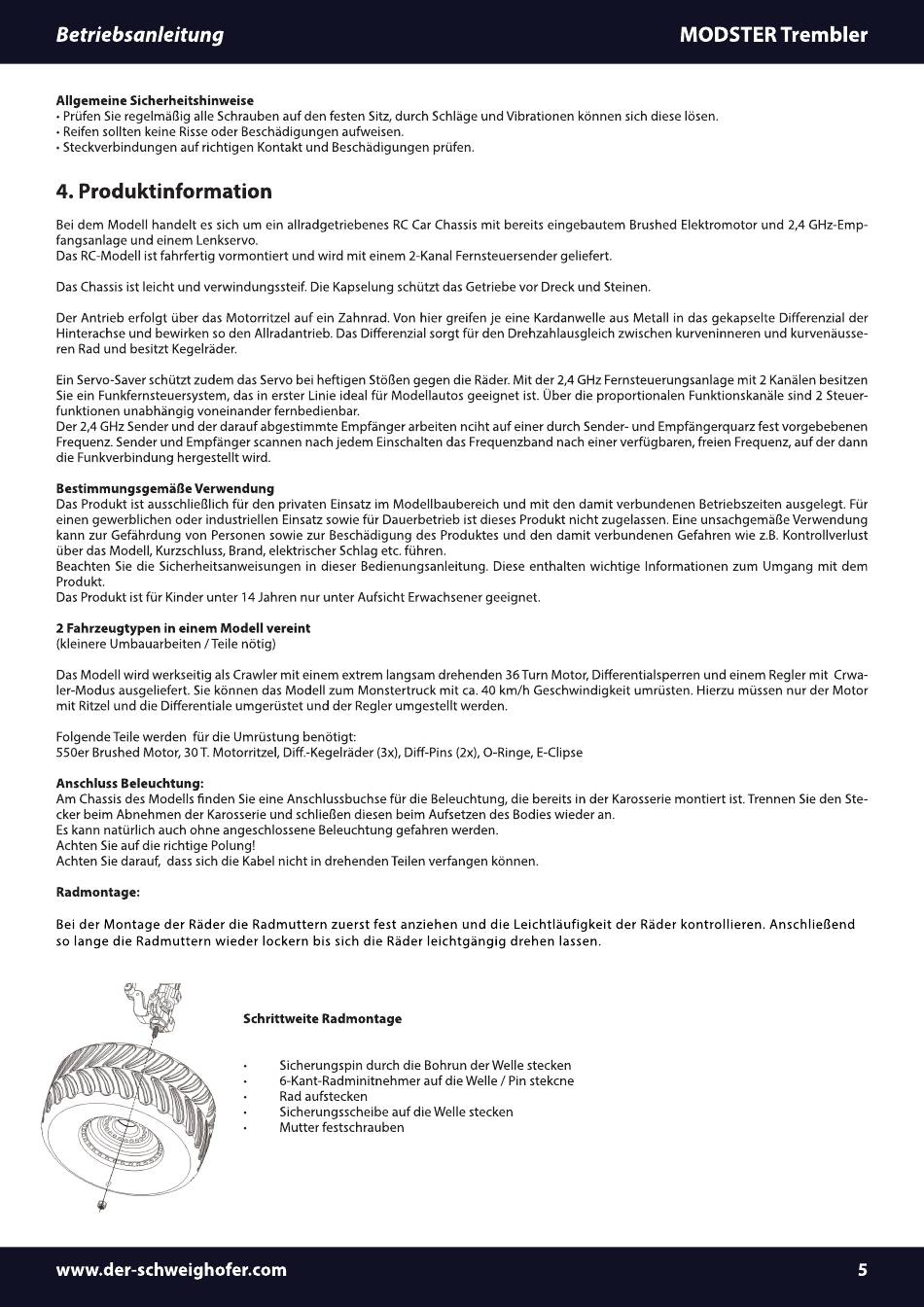

Betriebsanleitung
Allgemeine Sicherheitshinweise
• Prüfen Sie regelmäßig alle Schrauben auf den festen Sitz, durch Schläge und Vibrationen können sich diese lösen.
• Reifen sollten keme RisseOder Beschädigungen aufweisen.
• Steckverbindungen auf richtigen Kontakt und Beschädigungen prüfen.
4. Produktinformation
Bei dem Modell handelt es sich um ein allradgetriebenes RCCar Chassis mit bereits eingebautem Brushed Elektromotor und 2,4 GHz-Emp
fangsanlage und einem Lenkservo.
Das RC-Modell ist fahrfertig vormontiert und Wird mit einem 2-Kanal Fernsteuersender geliefert.
Das Chassisist leicht und verwindungssteif. Die Kapselung schützt das Getriebe vor Dreck und Steinen.
Der Antrieb erfolgt über das Motorritzel auf ein Zahnrad. Von hier greifen je eme Kardanwelle aus Metall in das gekapselte Differenzial der
Hinterachse und bewirken so den Allradantrieb. Das Differenzial sorgt für den Drehzahlausgleich zwischen kurveninneren und kurvenäusse-
ren Rad und besitzt Kegelräder.
Ein Servo-Saverschützt zudem das Servo bei heftigen Stößen gegen die Räder.Mit der 2,4 GHz Fernsteuerungsanlage mit 2 Kanälen besitzen
Sieein Funkfernsteuersystem, d as in erster Linie ideal für Modellautos geeignet ist. Über die proportionalen FunktionskanäleSind2 Steuer
funktionen unabhängig voneinander fernbedienbar.
Der 2,4 GHz Sender und der darauf abgestimmte Empfänger arbeiten nciht auf einer durch Sender- und Empfängerquarz fest vorgebebenen
Frequenz. Sender und Empfänger scannen nach jedem Einschalten das Frequenzband
die Funkverbindung hergestellt wird.
Bestimmungsgemäße
Verwendung
Das Produkt ist ausschließlich für den privaten Einsatz im Modellbaubereich und mit den damit verbundenen Betriebszeiten ausgelegt. Für
einen gewerblichen Oder industriellen Einsatz sowie für Dauerbetrieb ist dieses Produkt nicht zugelassen. Eine unsachgemäße Verwendung
kann zur Gefährdung
von Personen sowie zur Beschädigung
über das Modell, Kurzschluss, Brand, elektrischer Schlag etc. führen.
Beachten Sie die Sicherheitsanweisungen in dieser Bedienungsanleitung. Diese enthalten wichtige Informationen zum Umgang mit dem
Produkt.
Das Produkt ist für Kinder unter 14 Jahren nur unter Aufsicht Erwachsener geeignet.
2 Fahrzeugtypen in einem Modell vereint
(kleinere Umbauarbeiten / Teile nötig)
Das Modell Wird werkseitig als Crawler mit einem extrem langsam drehenden
ler-Modus ausgeliefert. Sie können das Modell zum Monstertruck mit ca. 40 km/h Geschwindigkeit umrüsten. Hierzu müssen nur der Motor
mit Ritzel und die Differentiale umgerüstet und der Regler umgestellt werden.
Folgende Teile werden für die Umrüstung benötigt:
550er Brushed Motor, 30T. Motorritzel, Diff.-Kegelräder (3x), Diff-Pins (2x), O-Ringe, E-Clipse
Anschluss Beleuchtung:
Am Chassisdes Modells finden Sie eine Anschlussbuchse für die Beleuchtung, die bereits in der Karosserie montiert ist. Trennen Sie den Ste-
cker
beim
Abnehmen
der Karosserie
Eskann natürlich auch ohne angeschlossene Beleuchtung gefahren werden.
Achten Sie auf die richtige Polung!
Achten Sie darauf, dass sich die Kabel nicht in drehenden Teilen verfangen
Radmontage:
Bei der Montage der Räder die Radmuttern zuerst fest anziehen und die Leichtläufigkeit
so lange die Radmuttern wieder lockern bis sich die Räder leichtgängig
www.der-schweighofer.com
des Produktes und den damit verbundenen
und
schließen
diesen
beim
Schrittweite
Radmontage
Sicherungspin
durch die Bohrun der Welle stecken
6-Kant-Radminitnehmer
Rad aufstecken
Sicherungsscheibe
auf die Welle stecken
Mutter
festschrauben
nach einer verfügbaren,
36 Turn Motor, Differentialsperren
Aufsetzen
des Bodies
wieder
können.
drehen lassen.
auf die Welle / Pin stekcne
MODSTER
freien Frequenz, auf der dann
Gefahren wie Z.B. Kontrollverlust
und einem Regler mit Crwa
an.
der Räder kontrollieren.
Anschließend
Trembler
