BETRIEBSANLEITUNG/
USER MANUAL

Werbung

Inhaltsverzeichnis
loading

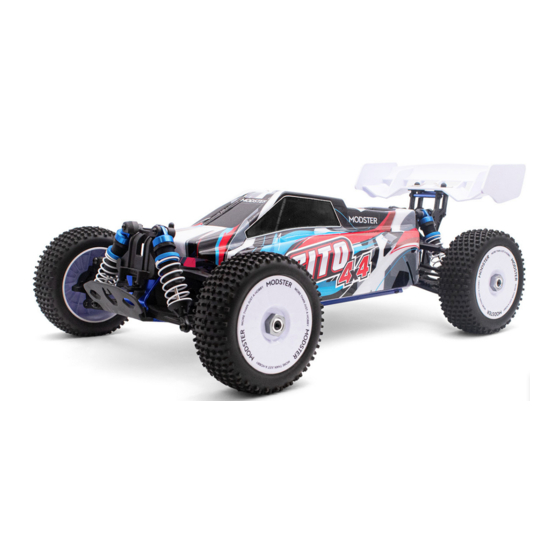

Inhaltszusammenfassung für Modster CITO 4x4

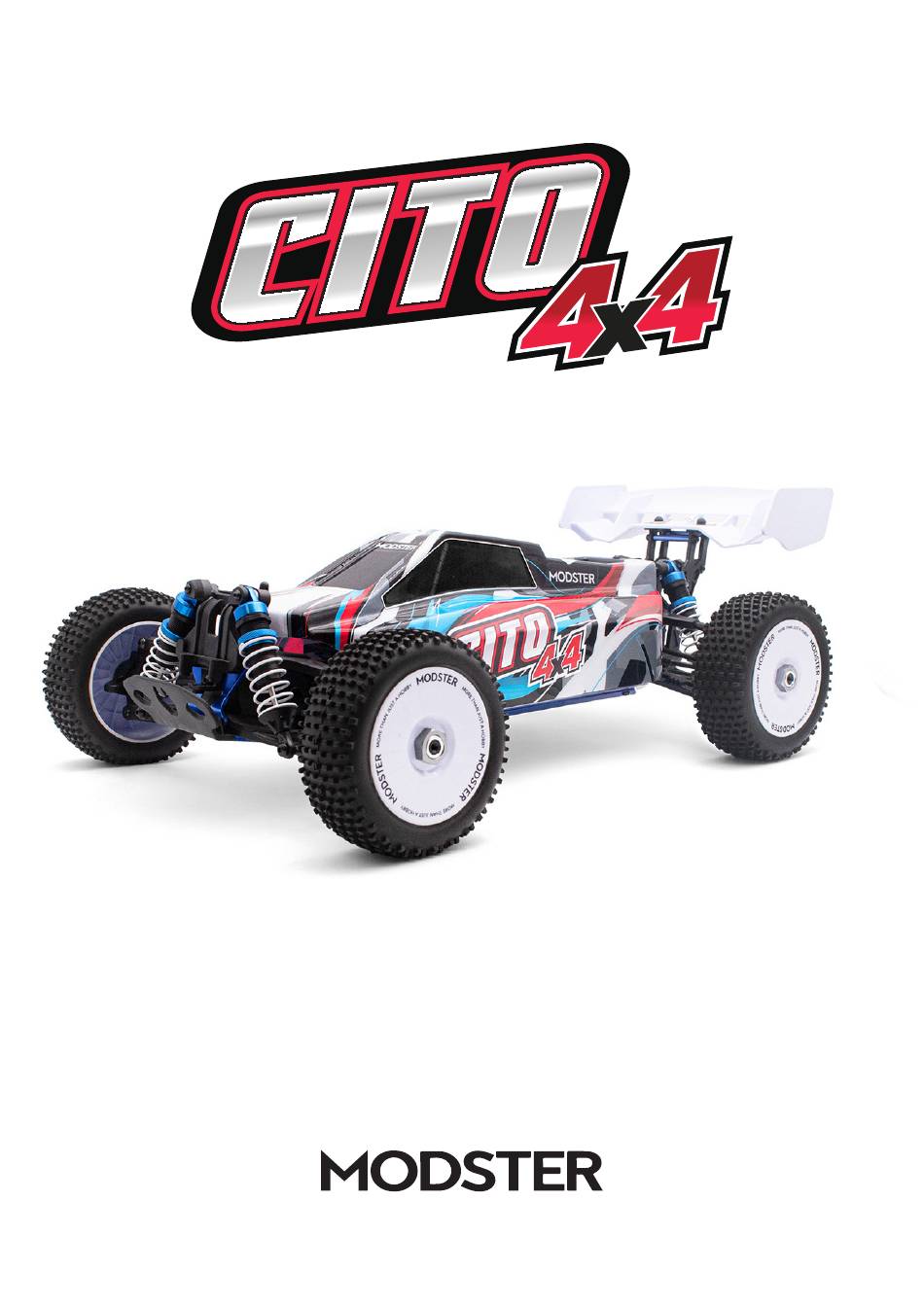

  • Seite 1 BETRIEBSANLEITUNG/ USER MANUAL...
  • Seite 3: Einleitung

    1. Einleitung Sehr geehrter Kunde, sehr geehrte Kundin, wir freuen uns, dass Sie ein Produkt aus dem Hause MODSTER Racing gewählt haben. Alle Modelle werden vor der Auslieferung sorgfältig auf Vollständigkeit und Funktion geprüft. Aufgrund ständiger Weiterentwicklung und Verbesserung unserer Produkte behalten wir uns technische Änderungen sowie Änderungen in Ausstattung und Design ohne Ankündigung vor.
  • Seite 4 Betriebsanleitung MODSTER CITO V2 • Bewahren Sie Batterien/Akkus außerhalb der Reichweite von Kindern und Haustieren auf, da diese die Batterien/Akkus versehentlich verschlucken kön- nen. Suchen Sie in diesem Fall umgehend einen Arzt auf! • Ausgelaufene oder beschädigte Batterien/Akkus können bei Berührung Verätzungen verursachen. Falls Haut oder Augen mit dem Elektrolyten in Kontakt kommen, spülen Sie die Stelle sofort sorgfältig mit klarem Wasser und suchen Sie einen Arzt auf.
  • Seite 5 Water Resistant Der MODSTER Cito ist so konstruiert, dass Motor, Regler und Servo Spritzwassergeschützt sind, also bei feuchten Bedingungen gefahren werden kann. Spritzwassergeschützt heißt nur, dass ein Gerät Wasserspritzer verträgt, aber nicht in Wasser eingetaucht, oder längere Zeit sehr hoher Luftfeuchtigkeit oder etwa starkem Regen ausgesetzt werden darf.
  • Seite 6 Betriebsanleitung MODSTER CITO V2 7. Inbetriebnahme: Notwendige Werkzeuge zur Inbetriebnahme: • Messer Set (23410) • Lineal • Spitzzange (77980) • Lexan Schere (214531) • Schraubendreher Schlitz und Kreuz (53503) • Seitenschneider (40149) • Steckschlüssel (129131) • Sekundenkleber (217918) • Schraubensicherung (52622) •...
  • Seite 7: Griff Zerlegen Und Zusammenbauen

    Betriebsanleitung MODSTER CITO V2 7. Wegeinstellung CH3: Bitte setzen Sie CH4 in die Mitte, bevor Sie die Taste CH3 EPA +/- drücken, dann drücken Sie EPA +/-. So können Sie den Winkel von ST einstellen 8. Wegeinstellung CH4: Bitte stellen Sie den CH4-Schalter auf links oder rechts, drücken Sie dann EPA +/- und stellen den Winkel ein Batteriefach: Für [4] AA-Batterien...
  • Seite 8: Spezifikationen

    Betriebsanleitung MODSTER CITO V2 SPEZIFIKATIONEN Teile-Nr. XC4R Pistolengriff Konfiguration Kanäle Eingangsspannung AA x4 Länge in mm 155.10 Höhe in mm 193.70 Breite in mm 81.30 Akku/Batterie-Installation Empfänger-Installation und -Verbindung Wenn Sie AA-Batterien/NIMH-Akkus einsetzen und die Span- Installation nung unter 4,5 V ± 0,2 liegt, ertönt der Summer dauerhaft und die LED sollte zu blinken beginnen.
  • Seite 9: Betrieb

    Gas Servo Betriebsanleitung MODSTER CITO V2 ACHTUNG: SCHLIESSEN SIE NIE EINE BATTERIE MIT EINER SPANNUNG HÖHER ALS 8.0V AN DEN EMPFÄNGER AN. DIES R R e e c c e e i i v v e e r r KÖNNTE DIE ELEKTRONIK BESCHÄDIGEN.
  • Seite 10: Pflegehinweise

    Betriebsanleitung MODSTER CITO V2 Fehlerbehebung Wenn es keine Rückwärtsfunktion gibt und Sie die Mitte nicht finden können, überprüfen Sie bitte, ob sich das die Trimmung in der Mitte befindet oder nicht. Pflegehinweise 1. Verwenden Sie zum Reinigen Ihrer Geräte immer ein sauberes, trockenes Tuch oder eine Bürste mit weichen Borsten.
  • Seite 11 Betriebsanleitung MODSTER CITO V2 Anstellwinkel Die Federelemente können sowohl oben, an der Dämpferbrücke, als auch am unteren Querlenker in andere Anlenkpunkte umgesetzt wer- den. Auf diese Weise wird ebenfalls eine Höher-/Tieferlegung des Modells erzielt. Mit dem Umsetzen der Stoßdämpfer ändert sich aber auch der Winkel, unter dem die Kraft in den Dämpfer eingeleitet wird.
  • Seite 12: Regelmäßige Kontrollen

    Betriebsanleitung MODSTER CITO V2 Einstellung des Sturzes an der Vorder- und Hinterachse Die Sturzeinstellung erfolgt über Spannschrauben (Pfeil) in den oberen Querlenkern.Drehen der Spannschraube im Uhrzeigersinn (nach vorne) verkürzt den Querlenker, das Rad wird oben nach innen gezogen in Richtung „negativer Sturz“.
  • Seite 13 Betriebsanleitung MODSTER CITO V2 10. Entsorgung Allgemein Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften. Batterien und Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus ver- pflichtet; eine Entsorgung über den Hausmüll ist untersagt! Das nebenstehende Symbol weist auf das Verbot der Entsorgung über den Hausmüll hin.
  • Seite 14 Betriebsanleitung MODSTER CITO V2 11. Explosionsansicht www.modster.at...
  • Seite 15 Betriebsanleitung MODSTER CITO V2 www.modster.at...
  • Seite 16 Betriebsanleitung MODSTER CITO V2 12. Ersatzteile www.modster.at...
  • Seite 17 Betriebsanleitung MODSTER CITO V2 www.modster.at...
  • Seite 19 Declaration of conformity The manufacturer hereby declares that this product is in accordance with the essential requirements and other relevant provisions of Directive 1999/5 / EC. The declaration of conformity can be requested from us. info@modster.at - www.modster.at 2. Safety Notes RC car models are no toy! Always use the product responsibly.
  • Seite 20 Manual MODSTER CITO V2 • Conventional alkaline batteries (1.5V) are intended for single use only and must then be properly disposed of. • Dispose of empty batteries or defective batteries enivronmetally correctly at the authorized collection points. Disposal over household waste is prohibi- ted! •...
  • Seite 21 Water Resistant The MODSTER Cito is designed so that the motor, regulator and servo are splash-proof, ie can be operated under humid conditions. Splash-pro- ofed means only that a device can withstand water sprays, but it must not be immersed in water, or exposed to excessive humidity or strong rain for a long time.
  • Seite 22: How-To-Start Guide

    Manual MODSTER CITO V2 7. How-to-Start Guide: Necessary tools: • Hobby Knife (23410) • Precision ruler • Needle nose pliers (77980) • Lexan scissors (214531) • Flat and Philips screwdriver (53503) • Wire cutters (40149) • Cross wrench (129131) • CA glue & rubber cement (217918) •...
  • Seite 23 Manual MODSTER CITO V2 7. CH3-EPA+/- Please put CH4 in the middle of before you press the CH3 EPA+/-,then press EPA+/-, you can adjust the angle of ST 8. CH4-EPA+/- Please put the CH4 switch on left or right, then press...
  • Seite 24: Battery Installation

    Manual MODSTER CITO V2 XC4R AA x4 155.10 193.70 81.30 Battery Installation Receiver Installation & Connection Using the AA batteries or NIMH batteries, when the voltage Installation is lower than 4.5V ±0.2, the buzzer sounds continuously, and the LED should start flashing.
  • Seite 25: Steering Wheel

    Manual MODSTER CITO V2 Pairing The Transmitter & Receiver 1. Turn on the receiver power. Press the SW switch.The receiver’s LED should start flashing. 2. Turn on the transmitter. 3. When the LED on the receiver becomes solid,the binding process is completed.
  • Seite 26: General Care

    Manual MODSTER CITO V2 Fault Handing When there is no backward function and you can’t find the centre bit, please check, if the TRIM is on centre or not. General Care 1. Always use clean, dry cloth or soft bristle brush to clean your equipment.
  • Seite 27 Manual MODSTER CITO V2 Angle of Attack The spring elements can be converted into other pivot points both at the top, at the shock absorber bridge and at the lower transverse link. In this way, the model is also raised / lowered. However, by changing the shock absorbers, the angle at which the force influences the damper also changes.
  • Seite 28 Manual MODSTER CITO V2 CAMBER Adjustment of the camber at the front and rear axle Adjusting the camber is done by means of the tensioning screws (arrow) in the upper crossbars. Turning the tensio- ning screw clockwise (forwards) shortens the crossbar, the wheel is pulled upwards in the direction of „negative fall“.
  • Seite 29 Manual MODSTER CITO V2 10. Disposal Dispose of the product at the end of its service life in accordance with the applicable legal regulations. Batteries You as an end user are obliged by law (battery ordinance) to return all used batteries and accumulators; Disposal over household waste is prohibited! This symbol indicates the prohibition of disposal via household waste.
  • Seite 30 Manual MODSTER CITO V2 11. Explosion View www.modster.at...
  • Seite 31 Manual MODSTER CITO V2 www.modster.at...
  • Seite 32 Manual MODSTER CITO V2 12. Spare Parts www.modster.at...
  • Seite 33 Manual MODSTER CITO V2 www.modster.at...
