Beschreibung, Technische Daten und
Standardausstattung
Beschreibung
Der SeeSnake LCDPak ist ein modernes, leichtes Inspektionsgerät
mit Monitor und Kamera und wird zusammen mit einem SeeSnake
Diagnosesystem zur Rohrinspektion eingesetzt.
Der LCDPak ist für einen schnellen Anschluss an eine SeeSnake
Trommel und Kamera konzipiert und liefert eine klare Wiedergabe des
Aufnahmebereichs der Kamera. Er verfügt über leicht zugängliche
Steuerelemente, die zur Einstellung von Kamera und Anzeige sowie zur
Steuerung des in den meisten SeeSnake Kameras vorhandenen Senders
dienen. Dies ermöglicht es dem Benutzer, die Kamera zu lokalisieren, wenn
sich diese unter der Erde befindet. Der LCDPak ermöglicht es dem Benutzer
darüber hinaus, den externen Leitungstransmitter mit dem SeeSnake
Schubkabel zu verbinden und ein Standardortungsgerät für die Verfolgung
des Verlaufs eines SeeSnake Schubkabels zu verwenden.
Der LCDPak kann mit allen SeeSnake Trommeln verwendet werden (siehe
Abbildung 4). Folgende Zusatzgeräte können mit dem SeeSnake LCDPak
verwendet werden:
•
Akkus
•
Ortungsgerät/Empfänger von Ridgid (z. B. SR-20, SR-60, Scout
oder Navitrack II)
•
Transmitter von Ridgid (z. B. ST-510, ST-305, Navitrack Brick oder
Navitrack 10-Watt-Transmitter)
•
Countplus Kabelmesssystem (normalerweise bei SeeSnake
Rohrinspektionsgeräten eingebaut)
Technische Daten
Gewicht:
7,3 kg ohne Akkus
Maße:
Länge: 36,3 cm
Breite: 30,2 cm
Höhe: 31,5 cm
Stromquelle:
100-240 VAC/50-60 Hz, 1,5 A oder 18 VDC
Akkutyp:
2 x 18 V Lithium-Ionen, 2,2 Ah
Betriebsumgebung
•
Temperatur: 0 °C bis 40 °C
•
Feuchtigkeit: 5 % bis 95 % relative Luftfeuchtigkeit
•
Lagertemperatur: -10 °C bis 70 °C
•
Höhe ü. NN: 4.000 m
LCD-Bildschirm
•
Auflösung: 640x480
•
Größe der LCD-Front: 26,4 cm
•
Punktabstand (HxV): 0,31 x 0,31 mm
•
Bildschirmgröße (HxV): 26,4 cm
•
Kontrastverhältnis: 350:1
•
Helligkeit 200 cd/m2
•
Horiz. Frequenz: 31 kHz bis 65 kHz
•
Vertikale Frequenz: 56 Hz bis 75 Hz
Standardausstattung
1. LCDPak
2. Bedienungsanleitung
3. DVD mit Anweisungen
Optionale Ausstattung
18 V Lithium-Ionen-Akku (Kat.-Nr. 27968) mit Ladegerät

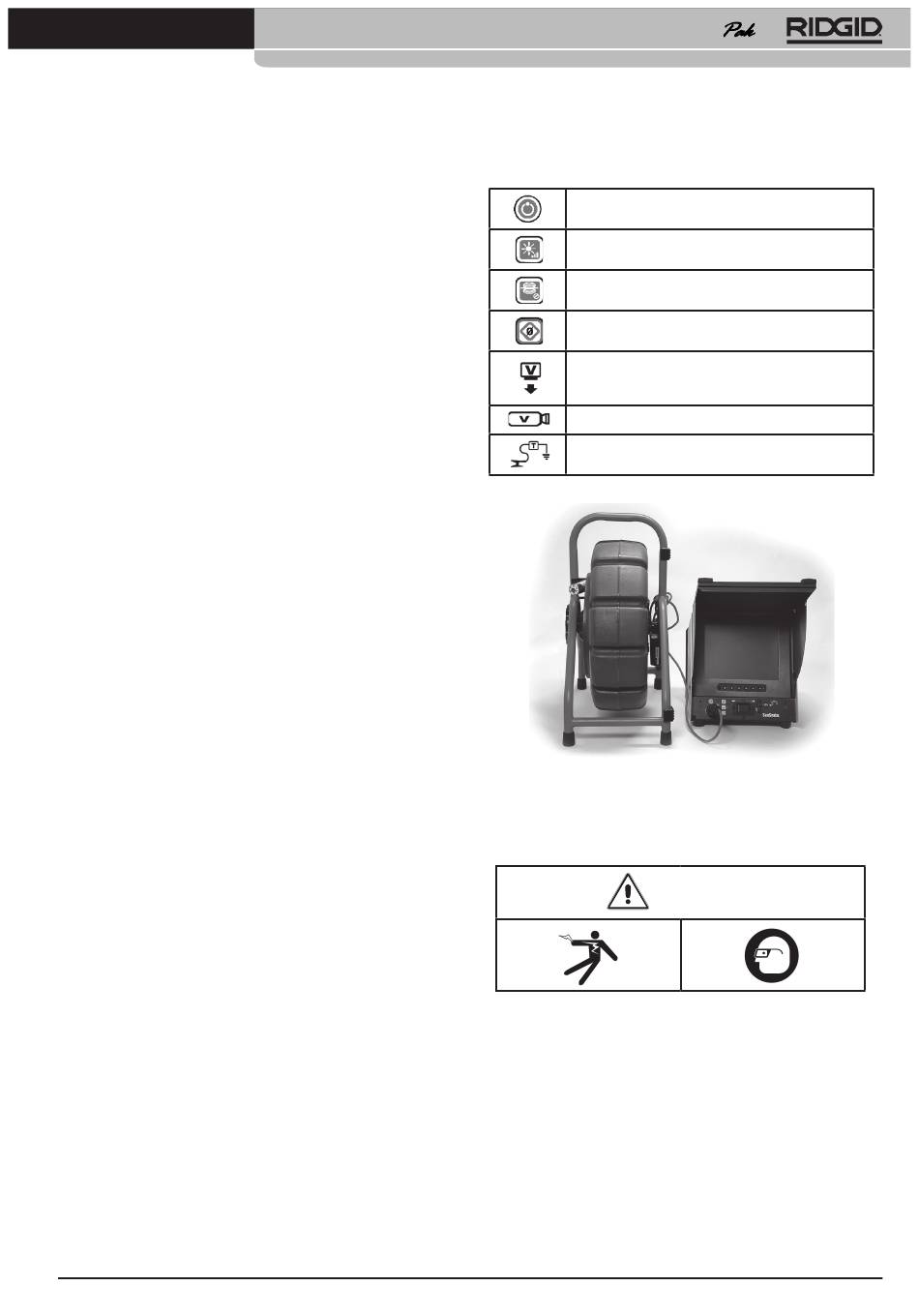

Symbollegende:
Einschalt-Taste
Dimmer-Taste
Sonden-Taste
Null-Taste
Video-Ausgang
Video-Anschluss (SeeSnake Systemanschluss)
Transmitter-Anschluss
Abbildung 4: LCDPak mit SeeSnake Trommel
Überprüfen des Gerätes
Kontrollieren Sie den LCDPak und die SeeSnake Trommel und das Kabel
täglich vor dem Gebrauch, um die Gefahr von schweren Verletzungen und
Stromschlägen sowie Beschädigungen am Gerät zu vermeiden! Beheben Sie
alle etwaig auftretenden Probleme.
1.
Nehmen Sie den LCDPak vom Stromnetz und überprüfen Sie
Netzkabel und -stecker auf Beschädigungen oder Veränderungen.
Sollten Sie Schäden oder Veränderungen feststellen, darf das Gerät
nicht weiter verwendet werden, bis es ordnungsgemäß repariert oder
ersetzt worden ist.
2.
Entfernen Sie jegliches Öl oder Fett vom LCDPak, um die Überprüfung
leichter zu gestalten und um zu vermeiden, dass das Gerät beim
Tragen oder Positionieren aus den Händen gleitet.
Ridge Tool Company
SeeSnake
LCD
©
WARNUNG
Tools For The Professional
TM
5
