270° 202,5°

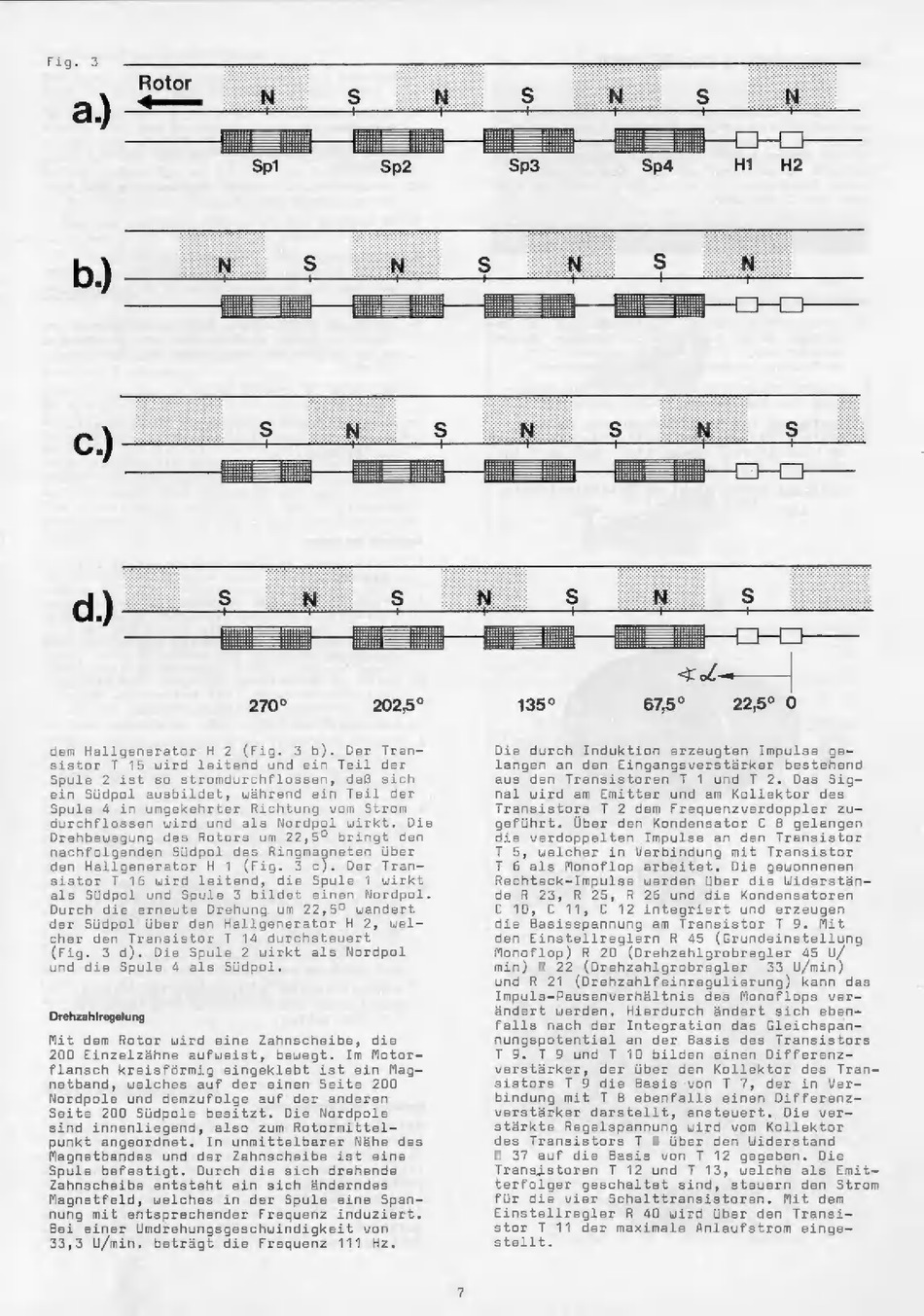

dem Hallgenerator H 2 (Fig. 3 b). Der Tran-
sistor T 15 wird leitend und ein Teil der
Spule 2 ist so stromdurchflossen, daß sich
ein Südpol ausbildet, während ein Teil der
Spule 4 in umgekehrter Richtung vom Strom
durchflossen wird und als Nordpol wirkt. Die
Drehbewegung des Rotors um 22,59 bringt den
nachfolgenden Südpol des Ringmagneten über
den Hallgenerator H 1 (Fig. 3 ay Der Tran-
sistor T 16 wird leitend, die Spule 1 wirkt
als Südpol und Spule 3 bildet einen Nordpol.
Durch die erneute Drehung um 22,59 wandert
der Südpol über den Hallgenerator H 2, uel-
cher den Transistor T 14 durchsteuert
(Fig. 3 d). Die Spule 2 uirkt als Nordpol
und die Spule 4 als Südpol.
Drehzahlregelung
Mit dem Rotor uird eine Zahnscheibe, die
200 Einzelzähne aufueist, bewegt. Im Motor-
flansch kreisfürmig eingeklebt ist ein Mag-
netband, uelches auf der einen Seite 200
Nordpole und demzufolge auf der anderen
Seite 200 Südpole besitzt. Die Nordpole
sind innenliegend, also zum Rotormittel-
punkt angeordnet. In unmittelbarer Nàhe des
Magnetbandes und der Zahnscheibe ist eine
Spule befestigt. Durch die sich drehende
Zahnscheibe entsteht ein sich änderndes
Magnetfeld, uelches in der Spule eine Span-
nung mit entsprechender Frequenz induziert
Bei einer Umdrehungsgeschuindigkeit von
33,3 U/min. beträgt die Frequenz 111 Hz.
— —]
1359 67,5? 22,5? 0
Die durch Induktion erzeugten Impulse ge-
langen an den Eingangsverstärker bestehend
aus den Transistoren T 1 und T 2. Das Sig-
nal uird am Emitter und am Kollektor des
Transistors T 2 dem Frequenzverdoppler zu-
geführt. Über den Kondensator C 8 gelangen
die verdoppelten Impulse an den Transistor
T 5, uelcher in Verbindung mit Transistor
T 6 als Monoflop arbeitet. Die geuonnenen
Rechteck-Impulse werden über die Widerstän-
de R 23, R 25, R 26 und die Kondensatoren
C 10, C 11, C 12 integriert und erzeugen
die Basisspannung am Transistor T 9. Mit
den Einstellreglern R 45 (Grundeinstellung
Monoflop) R 20 (Drehzahlgrobregler 45 U/
min) R 22 (Drehzahlgrobregler 33 U/min)
und R 21 (Drehzahlfeinregulierung) kann das
Impuls-Pausenverháltnis des Monoflops ver-
ändert werden. Hierdurch ändert sich eben-
falls nach der Integration das Gleichspan-
nungspotential an der Basis des Transistors
T 9. T 9 und T 10 bilden einen Differenz-
verstürker, der über den Kollektor des Tran-
sistors T 9 die Basis von T 7, der in Ver-
bindung mit T 8 ebenfalls einen Differenz-
verstärker darstellt, ansteuert. Die ver-
stärkte Regelspannung wird vom Kollektor
des Transistors T 8 über den Widerstand
R 37 auf die Basis von T 12 gegeben. Die
Transistoren T 12 und T 13, uelche als Emit-
terfolger geschaltet sind, steuern den Strom
für die vier Schalttransistoren. Mit dem
Einstellregler R 40 wird über den Transi-
stor T 11 der maximale Anlaufstrom einge-
stellt.
