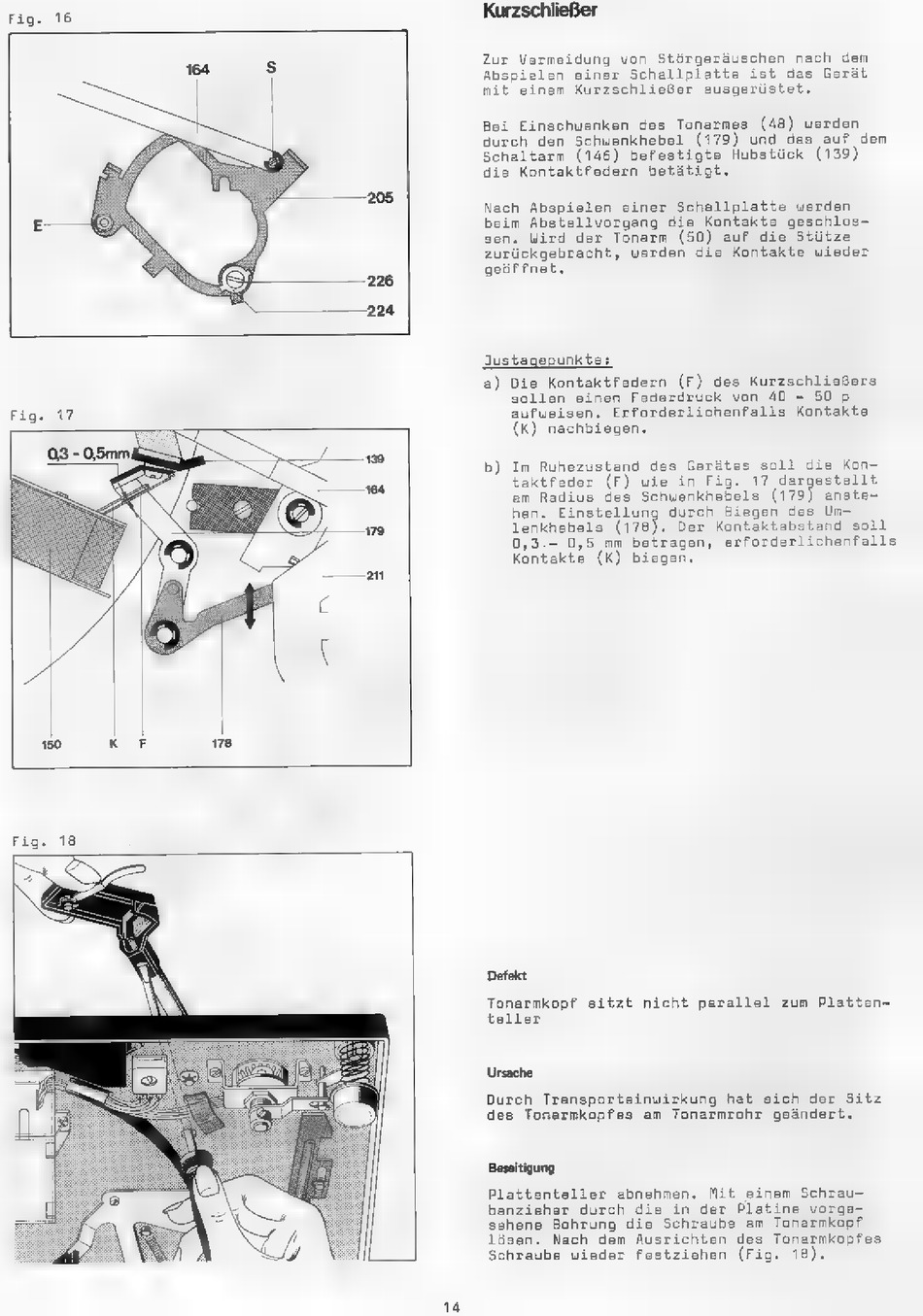

Fig. 16
14
Kurzschließer
Zur Vermeidung von Störgeräuschen nach dem
Abspielen einer Schallplatte ist das Gerät
mit einem Kurzschließer ausgerüstet.
Bei Einschwenken des Tonarmes (48) werden
durch den Schuenkhebel (179) und das auf dem
Schaltarm (146) befestigte Hubstück (139)
die Kontaktfedern betätigt.
Nach Abspielen einer Schallplatte uerden
beim Abstellvorgang die Kontakte geschlos-
sen. Wird der Tonarm (50) auf die Stütze
zurückgebracht, uerden die Kontakte uieder
geüffnet.
Justagepunkte:
a) Die Kontaktfedern (F) des Kurzschließers
sollen einen Federdruck von 40 - 50 p
aufweisen. Erforderlichenfalls Kontakte
(K) nachbiegen.
b) Im Ruhezustand des Gerätes soll die Kon-
taktfeder (F) wie in Fig. 17 dargestellt
am Radius des Schuenkhebels (175) anste-
hen. Einstellung durch Biegen des Um-
lenkhebels (1783. Der Kontaktabstand soll
0,3.- 0,5 mm betragen,
Kontakte (K) biegen.
erforderlichenfalls
Defekt
Tonarmkopf sitzt nicht parallel zum Platten-
teller
Ursache
Durch Transporteinuirkung hat sich der Sitz
des Tonarmkopfes am Tonarmrohr geändert.
Beseitigung
Plattenteller abnehmen. Mit einem Schrau-
benzieher durch die in der Platine vorge-
sehene Bohrung die Schraube am Tonarmkopf
lösen. Nach dem Ausrichten des Tonarmkopfes
Schraube wieder festziehen (Fig. 18).
