Umstellen Auf Nenndrehzahl 78 U/Min; Stroboskop; Tonhóhenabstimmung - Dual 704 Serviceanleitung

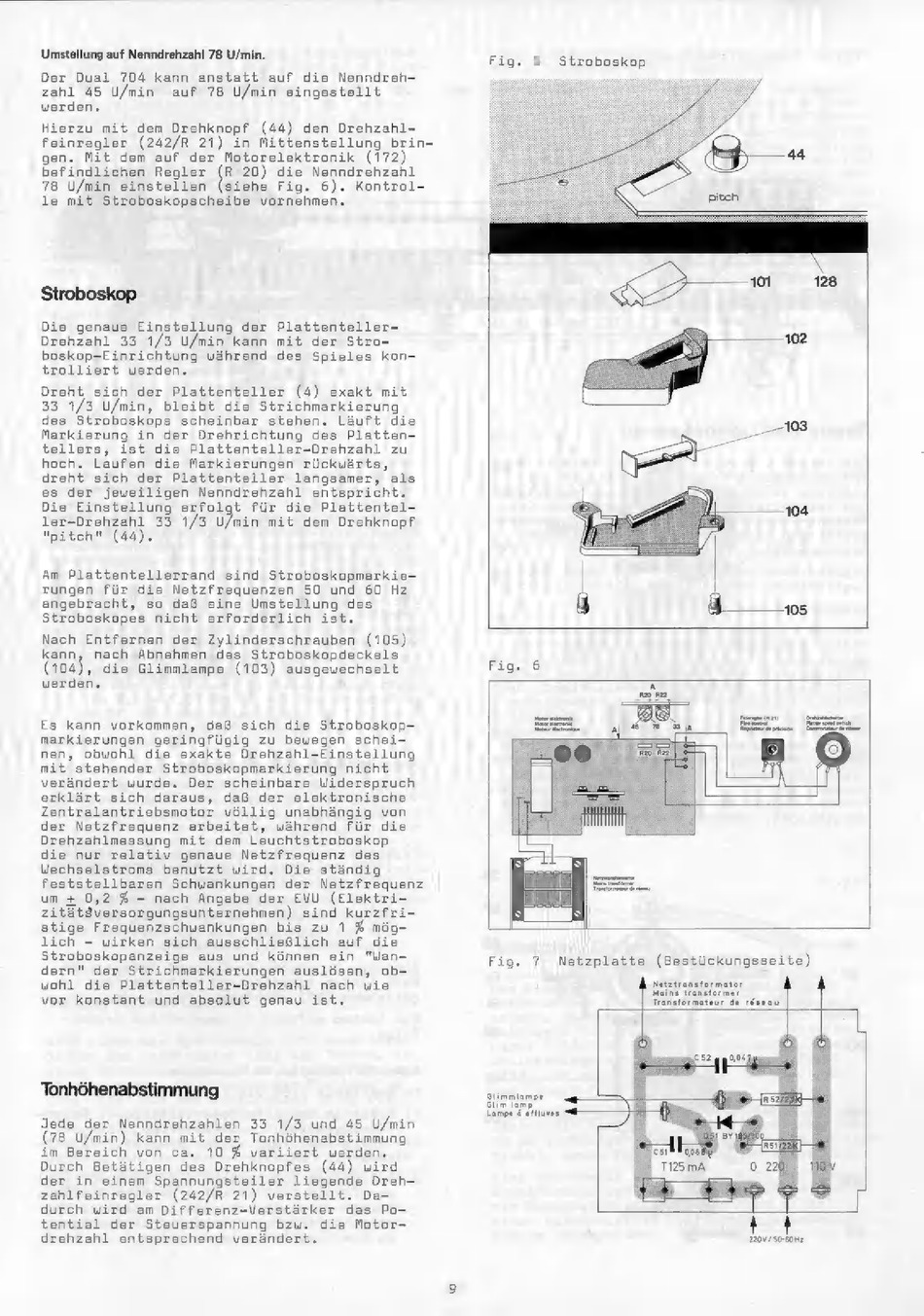

Umstellung auf Nenndrehzahl 78 U/min.
Der Dual 704 kann anstatt auf die Nenndreh-
zahl 45 U/min auf 78 U/min eingestellt
werden.
Hierzu mit dem Drehknopf (44) den Drehzahl-
feinregler (242/R 21) in Mittenstellung brin-
gen. Mit dem auf der Motorelektronik (172)
befindlichen Regler f 20) die Nenndrehzahl
78 U/min einstellen (siehe Fig. 6). Kontrol-
le mit Stroboskopscheibe vornehmen.
Stroboskop
Die genaue Einstellung der Plattenteller-
Drehzahl 33 1/3 U/min kann mit der Stro-
boskop-Einrichtung während des Spieles kon-
trolliert werden.
Dreht sich der Plattenteller (4) exakt mit
33 1/3 U/min, bleibt die Strichmarkierung
des Stroboskops scheinbar stehen. Läuft die
Markierung in der Drehrichtung des Platten-
tellers, ist die Plattenteller-Drehzahl zu
hoch. Laufen die Markierungen rückwärts,
dreht sich der Plattenteller langsamer, als
es der jeweiligen Nenndrehzahl entspricht
Die Einstellung erfolgt für die Plattentel-
ler-Drehzahl 33 1/3 U/min mit dem Drehknopf
"pitch" (44).
Am Plattentellerrand sind Stroboskopmarkie-
rungen für die Netzfrequenzen 50 und 60 Hz
angebracht, so daß eine Umstellung des
Stroboskopes nicht erforderlich ist.
Nach Entfernen der Zylinderschrauben (105)
kann, nach Abnehmen des Stroboskopdeckels
(104), die Glimmlampe (103) ausgewechselt
werden.
Es kann vorkommen, daß sich die Stroboskop-
markierungen geringfügig zu bewegen schei-
nen, obwohl die exakte Drehzahl-Einstellung
mit stehender Stroboskopmarkierung nicht
verändert wurde. Der scheinbare Widerspruch
erklärt sich daraus, daß der elektronische
Zentralantriebsmotor völlig unabhängig von
der Netzfrequenz arbeitet, während für die
Drehzahlmessung mit dem Leuchtstroboskop
die nur relativ genaue Netzfrequenz des
Wechselstroms benutzt wird. Die ständig
feststellbaren Schwankungen der Netzfrequenz
um + 0,2 % - nach Angabe der EVU (Elektri-
zitätsversorgungsunternehmen) sind kurzfri-
stige Frequenzschuankungen bis zu 1 % mög-
lich - wirken sich ausschließlich auf die
Stroboskopanzeige aus und können ein "Uan-
dern" der Strichmarkierungen auslüsen, ob-
wohl die Plattenteller-Drehzahl nach uie
vor konstant und absolut genau ist.
Tonhóhenabstimmung
Jede der Nenndrehzahlen 33 1/3 und 45 U/min
(78 U/min) kann mit der Tonhöhenabstimmung
im Bereich von ca. 10 % variiert werden.
Durch Betätigen des Drehknopfes (44) wird
der in einem Spannungsteiler liegende Dreh-
zahlfeinregler (242/R 21) verstellt. Da-
durch wird am Differenz-Verstärker das Po-
tential der Steuerspannung bzu. die Motor-
drehzahl entsprechend verändert.
Fig. 5
Stroboskop
s = — 0 ` e
105
Fig. 7
Glimmlampe
Slim Tem,
Lampe 4 eftluves
Netzplatte (Bestückungsseite)
hasse Eli
