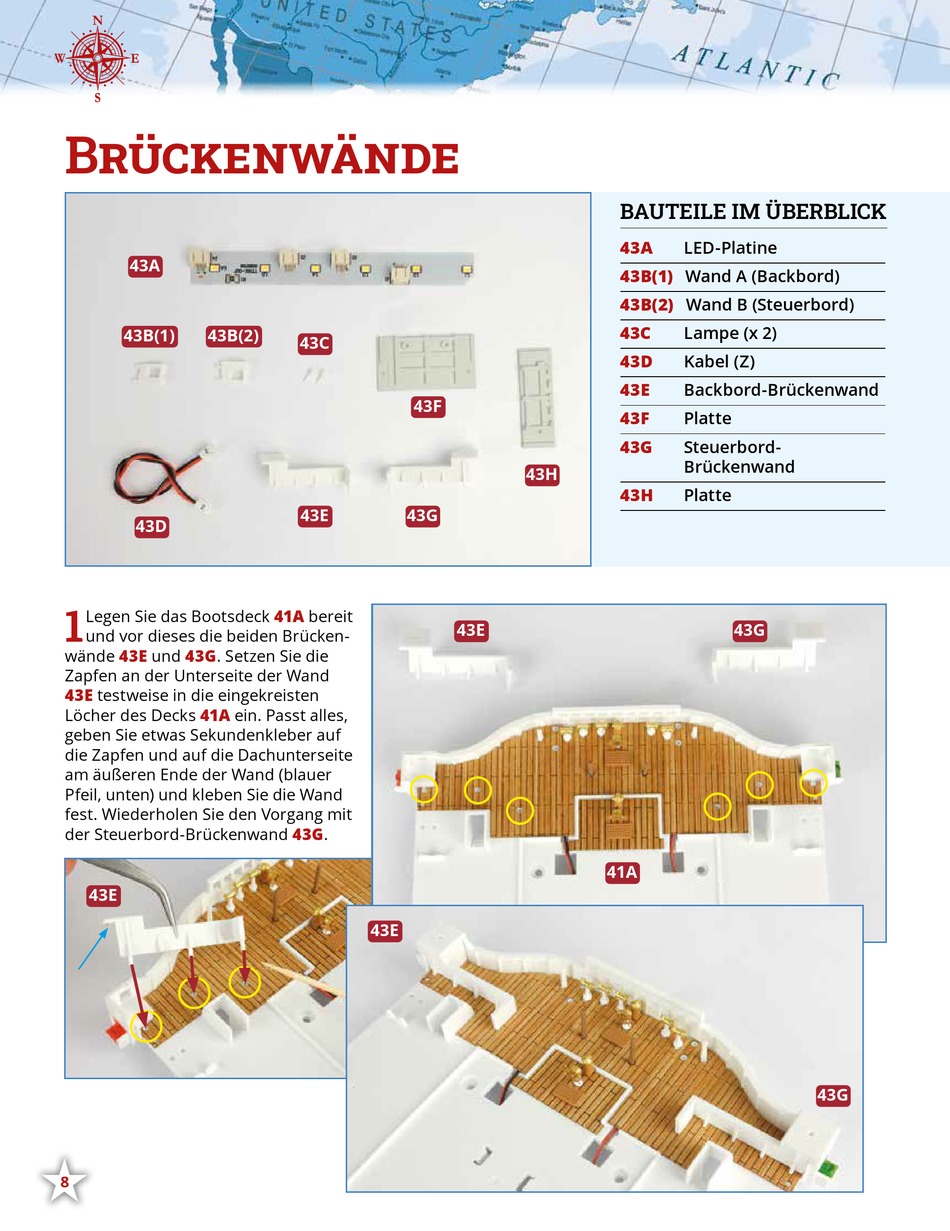

Brückenwände
43A
43B(1)
43B(2)
43D
1
Legen Sie das Bootsdeck
und vor dieses die beiden Brücken-
43E
und 43G. Setzen Sie die
wände
Zapfen an der Unterseite der Wand
43E
testweise in die eingekreisten
41A
Löcher des Decks
geben Sie etwas Sekundenkleber auf
die Zapfen und auf die Dachunterseite
am äußeren Ende der Wand (blauer
Pfeil, unten) und kleben Sie die Wand
fest. Wiederholen Sie den Vorgang mit
der Steuerbord-Brückenwand 43G.
43E
•
8
43C
43F
43E
43G
41A
bereit
ein. Passt alles,
43E
BAUTEILE IM ÜBERBLICK
43A
43B(1)
43B(2)
43C
43D
43E
43F
43G
43H
43H
43E
41A
LED-Platine
Wand A (Backbord)
Wand B (Steuerbord)
Lampe (x 2)
Kabel (Z)
Backbord-Brückenwand
Platte
Steuerbord-
Brückenwand
Platte
43G
43G
Werbung
Verwandte Anleitungen für Hachette TITANIC
Inhaltszusammenfassung für Hachette TITANIC
- Seite 1 Brückenwände BAUTEILE IM ÜBERBLICK LED-Platine 43B(1) Wand A (Backbord) 43B(2) Wand B (Steuerbord) Lampe (x 2) 43B(1) 43B(2) Kabel (Z) Backbord-Brückenwand Platte Steuerbord- Brückenwand Platte Legen Sie das Bootsdeck bereit und vor dieses die beiden Brücken- und 43G. Setzen Sie die wände Zapfen an der Unterseite der Wand testweise in die eingekreisten...
- Seite 2 BAUANLEITUNG • • Nehmen Sie nun die beiden 43B(1) kurzen Wände 43B(2) zur Hand. Achten Sie auf die Ausrichtung des Bretts und des Fensters an den Wandteilen und kleben Sie deren Zapfen in den 43B(1) Löchern des Decks fest, wie es die drei Fotos zeigen.
- Seite 3 Drehen Sie das Bootsdeck ganz vorsichtig um. Das Foto ganz oben zeigt gelb umrandet die Position der LED-Platine auf der Decksunterseite. Fügen Sie die Längs- seite der Platine mit der abgewinkelten Ecke unter den beiden kleinen Laschen des Decks ein (oben, gelb eingekreist). Anschließend drücken Sie die anderen beiden Laschen des Decks leicht zur Seite und lassen die zweite Längsseite der Platine...
- Seite 4 BAUANLEITUNG • • Verbinden Sie die Stecker der LED-Kabel aus der Ausgabe 41 mit den Ports der LED-Platine 43A: Der mit markierte Stecker gehört in den Port J1, der Stecker mit der Markierung in den Port mit der Beschriftung J2, wie abgebildet. Nehmen Sie die Testplatine aus Ausgabe 3 hervor sowie das Kabel 43D, dessen zwei Stecker mit einem...
-
Seite 5: Das Bauergebnis
Sobald der Stecker des Kabels mit dem großen Port der Testplatine sowie mit dem Port der LED-Platine verbunden ist, leuchten auch die beiden Posi- tionslichter auf (gelb eingekreist). Nach dem Test trennen Sie den Stecker des Kabels vom Port der Testplatine und entfernen Sie die Batterien aus der Testplatine.
