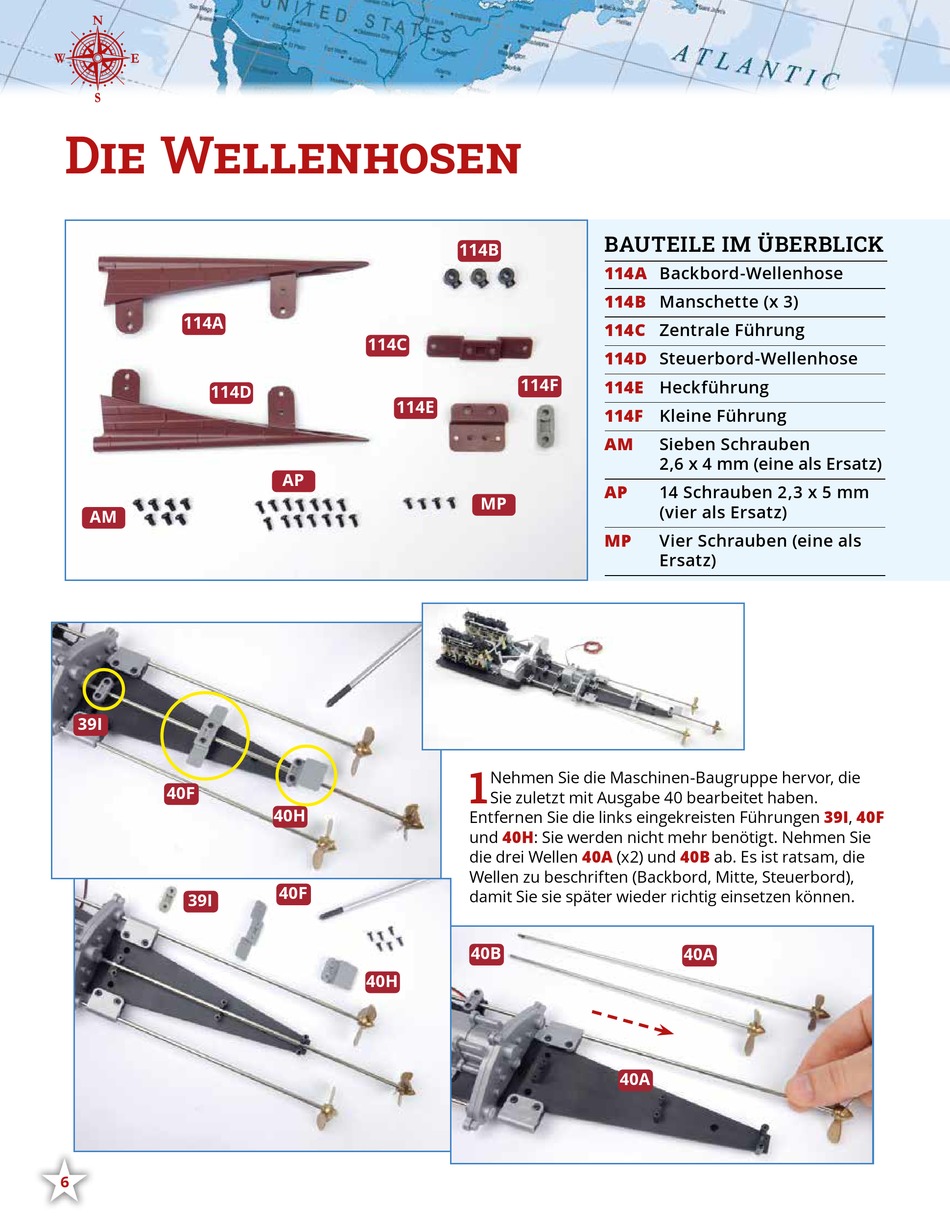

Die Wellenhosen
114A
114D
AM
39I
40F
39I
•
6
114C
114E
AP
40H
40F
40H
BAUTEILE IM ÜBERBLICK
114B
114A
114B
114C
114D
114F
114E
114F
AM
AP
MP
MP
1
Nehmen Sie die Maschinen-Baugruppe hervor, die
Sie zuletzt mit Ausgabe 40 bearbeitet haben.
Entfernen Sie die links eingekreisten Führungen 39I,
und 40H: Sie werden nicht mehr benötigt. Nehmen Sie
40A
die drei Wellen
(x2) und
Wellen zu beschriften (Backbord, Mitte, Steuerbord),
damit Sie sie später wieder richtig einsetzen können.
40B
40A
Backbord-Wellenhose
Manschette (x 3)
Zentrale Führung
Steuerbord-Wellenhose
Heckführung
Kleine Führung
Sieben Schrauben
2,6 x 4 mm (eine als Ersatz)
14 Schrauben 2,3 x 5 mm
(vier als Ersatz)
Vier Schrauben (eine als
Ersatz)
40B
ab. Es ist ratsam, die
40A
40F
Werbung
Verwandte Anleitungen für Hachette Titanic
Inhaltszusammenfassung für Hachette Titanic
- Seite 1 Die Wellenhosen BAUTEILE IM ÜBERBLICK 114B 114A Backbord-Wellenhose 114B Manschette (x 3) 114A 114C Zentrale Führung 114C 114D Steuerbord-Wellenhose 114F 114E Heckführung 114D 114E 114F Kleine Führung Sieben Schrauben 2,6 x 4 mm (eine als Ersatz) 14 Schrauben 2,3 x 5 mm (vier als Ersatz) Vier Schrauben (eine als Ersatz)
- Seite 2 BAUANLEITUNG • • Nun wird die Maschinen- Baugruppe in den Rumpf eingesetzt. Achten Sie dabei darauf, dass die Schrauben- löcher der Maschinendeck- Abschnitte den Aufnahmen im Rumpf übereinstimmen (oben gelb eingekreist). Befestigen Sie die Maschinen-Baugruppe mit neun Schrauben an der Rumpfstruktur (links und oben eingekreist).
- Seite 3 114A 114D Legen Sie die beiden Wellenhosen 114A 114D bereit. Der Winkel der Laschen, siehe oben, erleichtert deren korrekte Zuordnung. Fügen Sie die Laschen der beiden Wellenhosen in Schlitze auf der jeweiligen Rumpf- seite ein, wie rechts und unten 114F gezeigt.
- Seite 4 BAUANLEITUNG • • 114C Positionieren Sie die zentrale Führung über den Löchern, wo das Teil entfernt wurde, 114E und die Heckführung dort, wo das Teil entfernt wurde. Die Zapfen an der Unterseite der Teile gehören in die Löcher der Laschen von den 114E 114C Wellenhosen.
- Seite 5 114B Nehmen Sie die Backbordwelle (mit dem Propeller 40C) und eine der Manschetten 114B. Führen Sie die Welle durch das zylindrische Loch 114A der Wellenhose (unten). Im Rumpfinneren verläuft die Welle durch die Seitenführung anschließend durch die Manschette 114B (unten links). Drücken Sie das vordere Wellenende in die Buchse des Getriebes hinein und sichern Sie es mit einer Schraube...
- Seite 6 BAUANLEITUNG • • 114B 114D 114B 114F (mit dem Propeller 40E) durch die Wellenhose 114D Auf die gleiche Weise wird die Steuerbordwelle geführt. Im Rumpfinneren verläuft die Welle durch die Seitenführung 40G, eine Manschette 114B bis zur entsprechenden Buchse des Getriebes. Befestigen Sie die Manschette mit einer Schraube MP. Die Mittelwelle wird durch die zentrale Bohrung im Heck geführt und anschließend unter den drei neu befestigten Führungen hindurch, zuletzt der Führung 114F.
- Seite 7 Um zu prüfen, ob alles einwandfrei läuft, führen Sie einen Test durch wie in Ausgabe 40 unter Schritt 4 beschrieben. Verbinden Sie das USB-A-Ende vom Kabel mit der USB-Buchse eines Computers oder Laptops oder einem Adapter mit einem Output von 5 V und 1 A oder 2 A (z.
