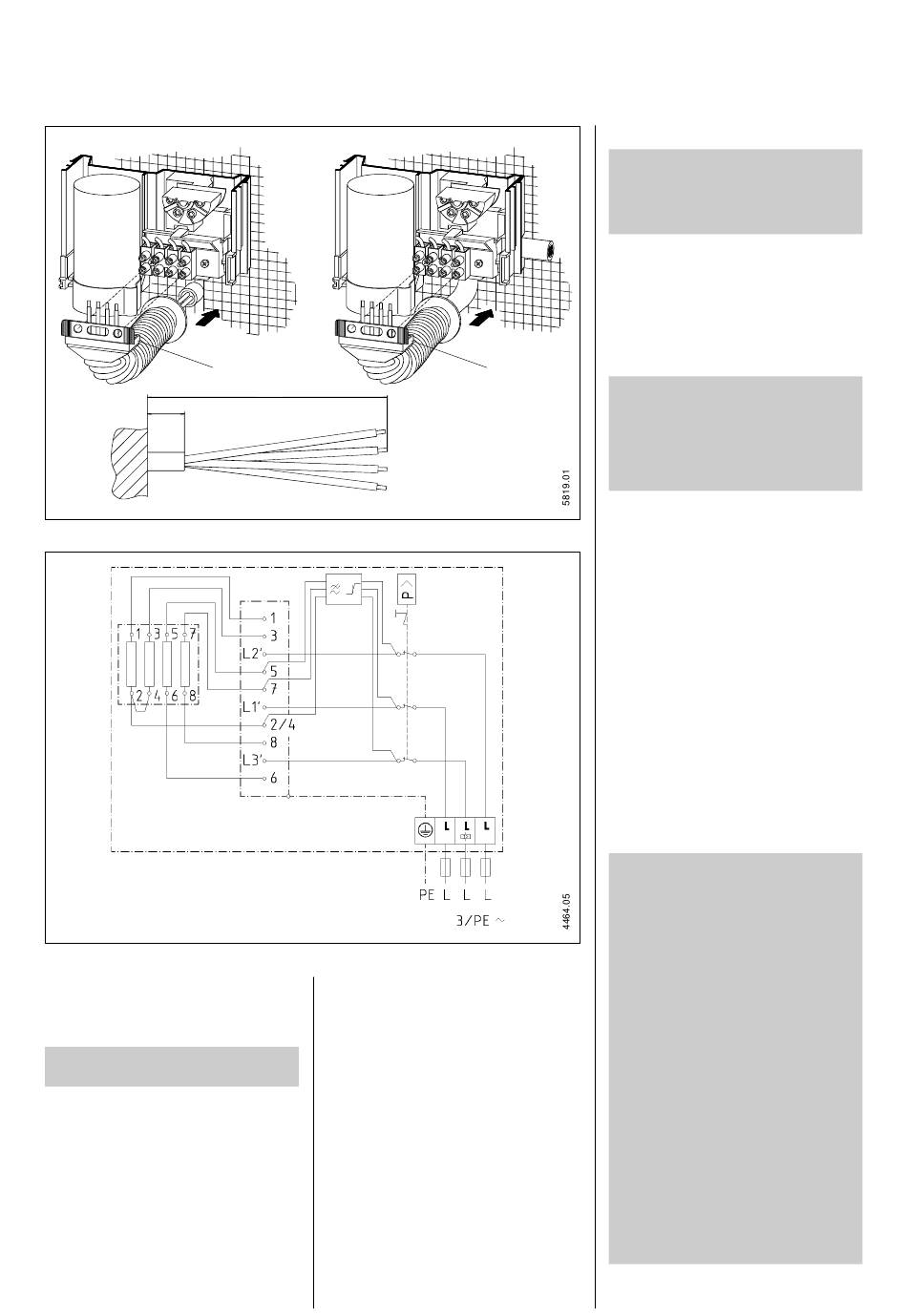

Elektroanschluß - Format Fde 18 Gebrauchs- Und Montageanweisung

1
min. 30
Abb. 11
Abb. 12
Übergabe
Erklären Sie dem Benutzer die Geräte-
funktion. Machen Sie ihn besonders auf
die Sicherheitshinweise aufmerksam.
Diese Anweisung zur sorgfältigen Auf-
bewahrung übergeben.
160
Elektroanschluß
Die Anschlußleitung-Ummantelung
muß min. 30 mm von der Wand über-
stehen (Abb. 11). Zur Abdichtung
gegen eindringendes Wasser mitgelie-
ferte Kabeltülle Abb. 11 -1 verwenden.
Bei Austausch gegen Fremdfabrikate
oder FDE mit Elektroanschluß im obe-
ren Gerätebereich ist ein Stiebel Eltron
Montagerahmen (Best.-Nr. 07 15 70) er-
forderlich.
• Elektroanschluß nach Schaltplan Abb.12
bzw. Abb. 6.
Achtung!
1
Die Phase, die das Lastabwurfrelais
schaltet, darf nur an die gekennzeich-
nete Klemme der Geräte-Klemmleiste
angeschlossen werden, da sonst Funk-
tionsstörungen in der Vorrang-
schaltung auftreten (siehe auch Seite 5,
Abb. 6).
Montage abschließen
• Rückwand- Unterteil fixieren.
• 3-Wege-Absperrung öffnen.
• Bei Wasseranschluß mit Aufputzarmatur
Durchführungsöffnungen in Gerätekappe
und Rückwand (Abb. 8 -2) sauber ausbre-
chen, ggf. Feile benutzen. In die Durch-
führungsöffnungen müssen die dem Ge-
rät beiliegenden Führungsstücke
(Abb. 8 -3) wie dargestellt eingerastet
werden.
• Kappe montieren.
Vor der Montage der Kappe den Stecker
(Anschlußkabel des Sollwertgerbers) am
Regelungsblock aufstecken (Abb. 3 -11,
Seite 3).
Erstinbetriebnahme
Nur durch einen zugelassenen Fachmann!
Im normalen Betrieb blinkt immer die LED
"Versorgung".
Trockenganggefahr!
Vor dem Einschrauben/Einschalten der
Sicherungen sind die Warmwasser-
ventile so lange zu öffnen, bis das Lei-
tungsnetz und das Gerät luftfrei sind.
Luft zerstört bei eingeschalter
Heizleistung das Heizsystem!
Sollten trotz sorgfältiger Entlüftung
noch Luftblasen im System sein, redu-
ziert eine Zeitautomatik, die das Gerät
ca. 3 s nach dem ersten Anlegen der
Spannung und bei Spannungsausfall
betriebsbereit schaltet, die Trocken-
ganggefahr auf ein Minimum.
Hinweis:
Wenn bei Austausch oder Neu-
installation das Wasser am Strangab-
sperrventil abgestellt wurde, muß ge-
prüft werden, ob noch andere Durch-
lauferhitzer mit Blankdraht-Heizsystem
installiert sind. Auch diese Durchlaufer-
hitzer sind dann zu entlüften;
d. h. ohne Spannung Warmwasser-
ventile öffnen, sonst Trockengang-
gefahr!
7
