Montageanweisung; Elektroinstallation - Format Fde 18 Gebrauchs- Und Montageanweisung

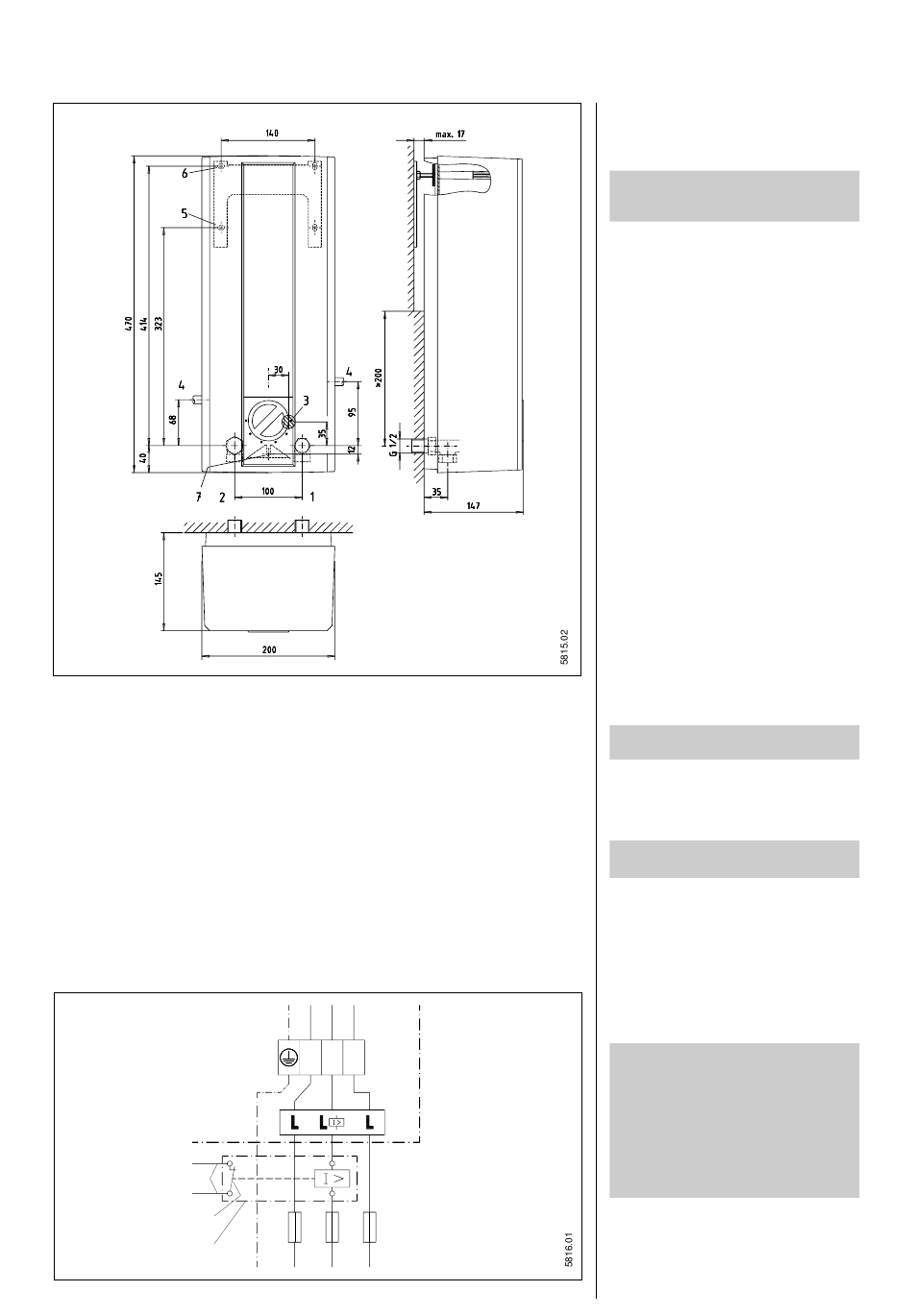

Abb. 5
1 Kaltwasseranschluß
2 Warmwasseranschluß
3 Elektrische Zuleitung Unterputz
4 Elektrische Zuleitung Überputz
5 Wandbefestigung oben für vorhandene
Befestigungslöcher
6 Wandbefestigung oben für Neuinstallation
7 Wandbefestigung unten
1
2
3
Abb. 6

Montageanweisung

(für den Fachmann)
Montageort
Der FDE ist senkrecht nach Abb. 5 in
einem frostfreien Raum und möglichst
in der Nähe der Zapfstelle zu montieren.
Vorschriften und Bestimmungen
• VDE 0100.
• Bestimmungen der örtlichen Energiever-
sorgungs-Unternehmen.
• DIN 1988 / DIN 4109.
• Bestimmungen des zuständigen Wasser-
versorgungs-Unternehmen.
• Das Gerät im unteren Bereich wandbün-
dig montieren (Maß ≥ 200 mm in Abb. 5
beachten). Gerät auch unten befestigen
(Pos. 7, Abb. 5).
Wasserinstallation
Zu beachten sind:
• Aktuelle Daten auf dem Geräte-Typen-
schild.
Der elektrische Widerstand des Wassers
darf nicht kleiner sein, als auf dem Gerä-
te-Typenschild angegeben. Bei einem
Wasser-Verbundnetz ist der niedrigste
elektrische Widerstand bzw. die größte
elektrische Leitfähigkeit des Wassers zu
berücksichtigen. Den spezifischen elek-
trischen Widerstand des Wassers erfah-
ren Sie bei Ihrem Wasserversorgungs-
Unternehmen.
• Eine Rohrbegleitheizung ist nicht zuläs-
sig!
• Werkstoffe der Rohre:
Kaltwasserleitung - aus Stahl, Kupfer
oder Kunststoff.
Warmwasserleitung - wärmegedämmte
Leitungen aus Kupfer oder Kunststoff.
Achtung!
Bei Kunststoff-Rohrsytemen Hinweise
auf Seite 8 beachten.
• Die 3-Wege-Absperrung darf nicht zum
Drosseln verwendet werden.

Elektroinstallation

Zu beachten sind:
Das Gerät muß an den Schutzleiter
angeschlossen werden (siehe Abb. 6)!
• Aktuelle Daten auf dem Geräte-Typen-
schild.
• "Technische Daten" auf Seite 4.
• Der FDE muß z. B. durch Sicherungen
mit einer Trennstrecke von min. 3 mm
allpolig vom Netz trennbar sein.
• Werden über das Stromnetz Fernwirk-
signale verteilt, - z. B. Wechselsprech-
und Hausleitanlagen -, so sind die
Installationshinweise der Hersteller die-
ser Anlagen zu berücksichtigen!
•Vorrangschaltung
bei der Kombination mit anderen Elek-
trogeräten, z. B. Elektro-Speicherheiz-
geräten, ist ein Lastabwurfrelais mit
einem Ansprechstrom ≤ 12 A nach
Abb. 6 einzusetzen. Das Stiebel Eltron
Lastabwurfrelais LR1-A, Best.-Nr.
00 17 86, erfüllt diese Forderung.
Der Lastabwurf erfolgt bei Betrieb des
FDE!
1 Steuerleitung zum Schaltschütz des 2.
Gerätes (z. B. Elektro-Speicherheizung).
2 Steuerkontakt, öffnet beim Einschalten
des Durchlauferhitzers.
3 Stiebel Eltron Lastabwurfrelais LR I-A
Best.-Nr. 00 17 86.
5
