Kurzbeschreibung
(für den Fachmann)
Der microcomputer gesteuerte, elektroni-
sche Durchlauferhitzer FDE ist ein Druck-
gerät, zur Erwärmung von Kaltwasser nach
DIN 1988, mit dem eine oder mehrere
Zapfstellen versorgt werden können.
Wird bei geöffnetem Zapfventil bzw. durch
eine geöffnete 2. Zapfstelle die gewählte
Auslauftemperatur nicht erreicht, fließt
mehr Wasser als der FDE aufgrund seiner
Leistung erwärmen kann.
Wichtiger Hinweis!
Der spezifische elektrische Widerstand
des Wassers darf nicht kleiner sein, als
auf dem Geräte-Typenschild angege-
ben!
DIN 4109
PA-IX 6002/I
Für die Durchlauferhitzer Typenreihe
FDE 12 – 27 ist aufgrund der Nieder-
sächsischen Bauordnung ein allge-
meines bauaufsichtliches Prüfzeugnis
zum Nachweis der Verwendbarkeit
hinsichtlich des Geräuschverhaltens
erteilt.
4
Technische Daten
Typ
weiß
Best.-Nr.
Nennleistung kW
Druckverlust * (mit DMB) bar
Druckverlust * (ohne DMB) bar
Durchflußmenge ** l/min
Nennüberdruck
Bauart
Gewicht
Schutzklasse nach VDE
Schutzart nach VDE
Prüfzeichen
Bauaufsichtliches Prüfzeugnis
Netzrückwirkung
Heizsystem
Elektroanschluß
Einsatzgebiet
Gebrauch bei Wasser (15 °C)
Elektrische Leitfähigkeit
Widerstand
Durchflußmenge "ein"
Durchflußmenge "aus"
Wasseranschluß
Tab. 2
* Werte für Druckverlust gelten auch für Mindestfließdruck nach DIN 44851
** Durchflußmenge bei Erwärmung 10 °C auf 60 °C (∆ϑ 50 K)
*** Messungen bei der Forschungsgemeinschaft für Hochstrom- und Hochspannungs-
technik (FGH)

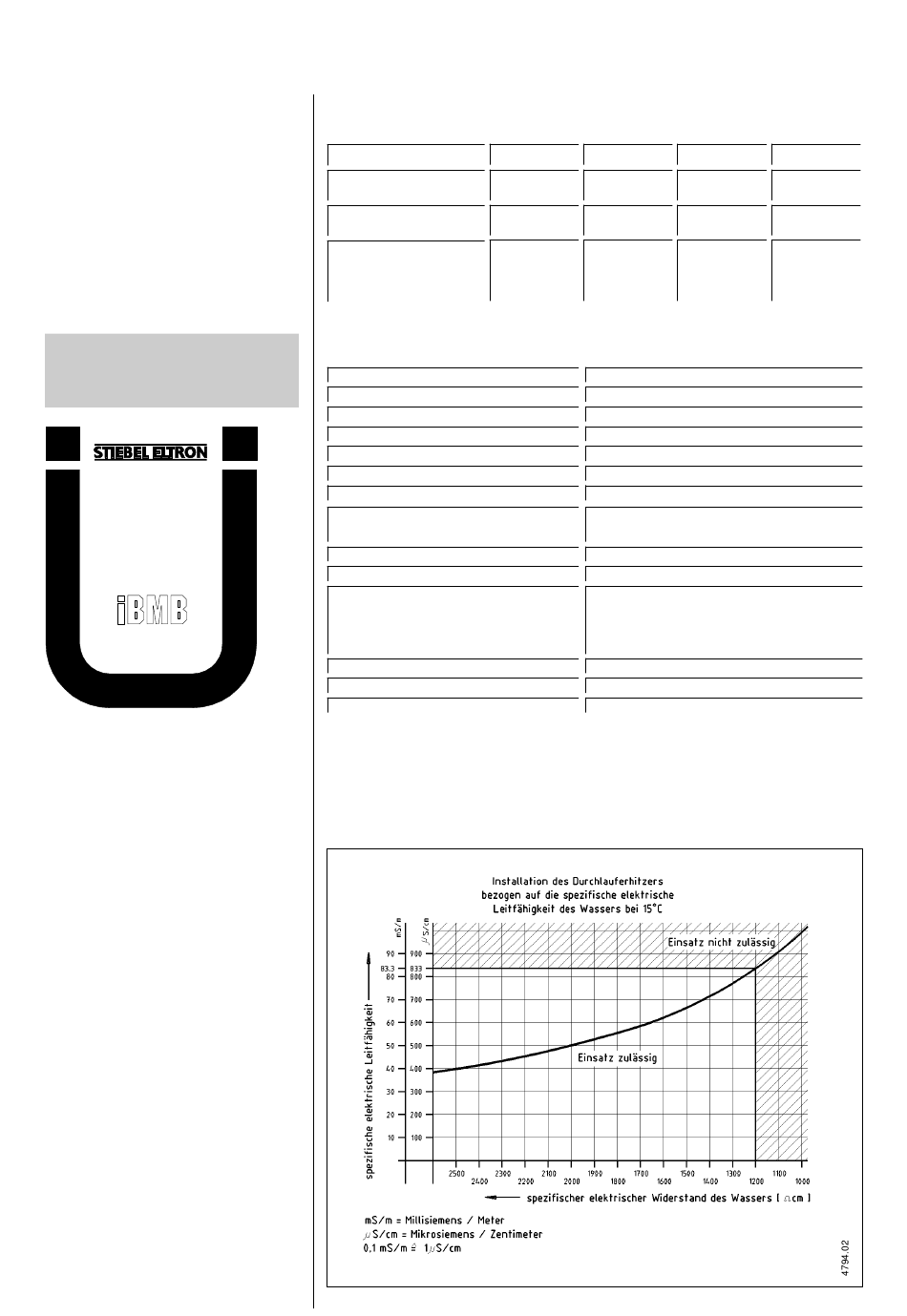

Abb. 4
FDE 18 FDE 21
07 38 72 07 38 73
18 21
0,7 0,9
0,5 0,7
5,2 6,0
bar 10
geschlossen
kg 5
1
IP 24
siehe Geräte-Typenschild
Nr. PA-IX 6002/I
Netzrückwirkungsfrei nach DIN EN 50006/VDE 838
VDEW- Zulassung ***
Blankdraht
3/PE ~ 400 V
Auch besonders für kalkhaltige Wässer
≤ 83,3 mS/m
≥ 1200 Ωcm
≥ 3,5 l/min
≤ 2,5 l/min
G 1/2
FDE 24 FDE 27
07 38 74 07 38 75
24 27
1,2 1,5
0,9 1,1
6,9 7,7
